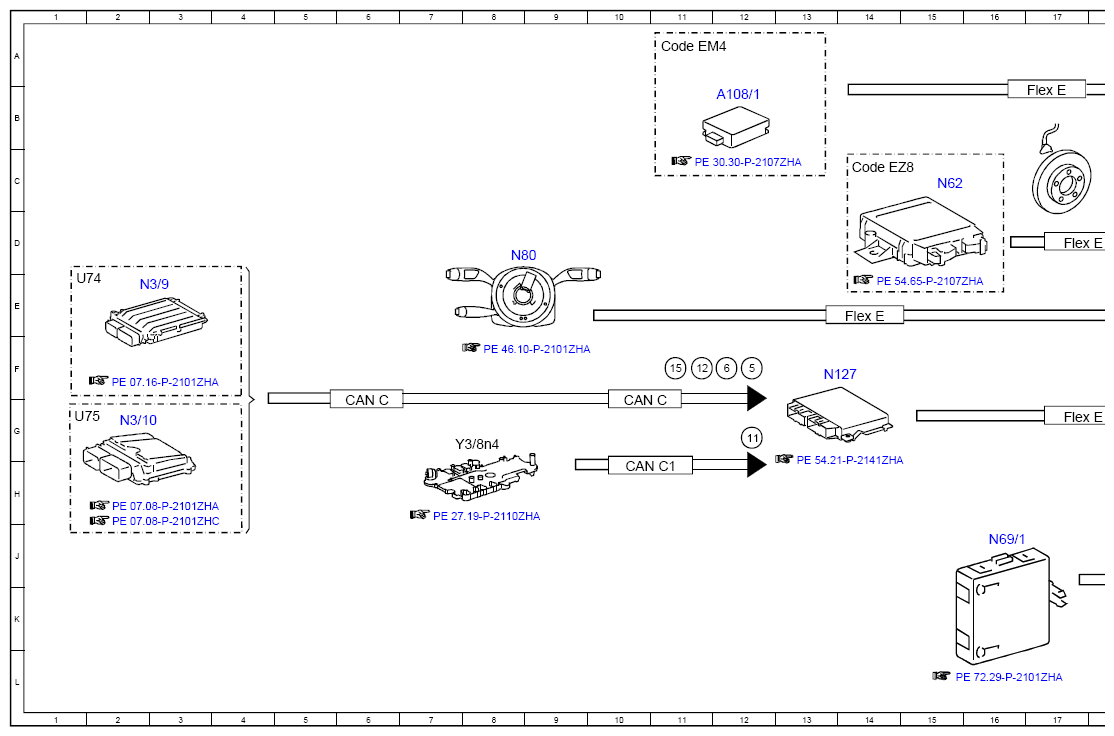

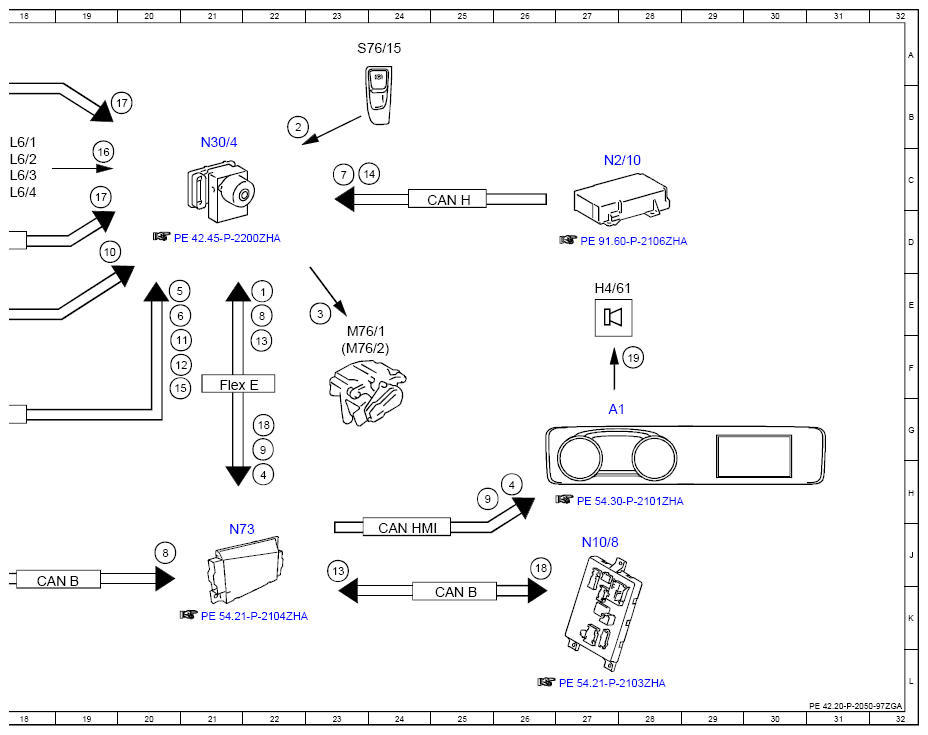

Electrical Function Schematic For Electric Parking Brake - PE42.20-P-2050-97ZGA
Model 463 (except 463.342) as of model year 2019
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 22E |
| 10 | Selector lever position, status | 19D |
| 11 | Gear range, status | 12G |
| 11 | Gear range, status | 20F |
| 12 | Accelerator pedal position, signal | 11F |
| 12 | Accelerator pedal position, signal | 20F |
| 13 | Rear-end door rotary tumbler switch status | 23J |
| 13 | Rear-end door rotary tumbler switch status | 22F |
| 14 | Speed, turn rate and lateral acceleration, signal | 23C |
| 15 | Engine torque, signal | 11F |
| 15 | Engine torque, signal | 20F |
| 16 | Wheel speed, signal | 19C |
| 17 | Electric parking brake, request | 20B |
| 17 | Electric parking brake, request | 19C |
| 18 | Service brake, status | 22G |
| 18 | Service brake, status | 26J |
| 19 | Speaker, actuation | 28F |
| 2 | Electric parking brake switch, status | 22B |
| 3 | Electric parking brake actuator motor, actuation | 23E |
| 4 | Parking brake indicator, request | 22G |
| 4 | Parking brake indicator, request | 26H |
| 5 | Engine running, signal | 12F |
| 5 | Engine running, signal | 20E |
| 6 | Drivetrain operational, signal | 12F |
| 6 | Drivetrain operational, signal | 20E |
| 7 | Seat belt buckle switch, status | 23C |
| 8 | Main locking position microswitch, status | 22E |
| 8 | Main locking position microswitch, status | 20J |
| 9 | Instrument cluster, message | 25H |
| 9 | Instrument cluster, message | 22G |
| A1 | Instrument cluster | 27G |
| A108/1 | DISTRONIC Distance-Pilot controller unit | 12B |
| CAN B | Interior CAN | 18J |
| CAN B | Interior CAN | 25K |
| CAN C | Engine CAN | 10G |
| CAN C | Engine CAN | 6G |
| CAN C1 | Engine CAN | 10H |
| CAN H | Vehicle dynamics CAN | 25C |
| CAN HMI | User interface CAN | 24J |
| Code EM4 | Driving Assistance Plus Package | 11A |
| Code EZ8 | Parktronic | 14C |
| Flex E | Chassis FlexRay | 21F |
| Flex E | Chassis FlexRay | 17B |
| Flex E | Chassis FlexRay | 17D |
| Flex E | Chassis FlexRay | 14E |
| Flex E | Chassis FlexRay | 17G |
| H4/61 | Instrument cluster speaker | 27E |
| L6/1 | Left front rpm sensor | 18B |
| L6/2 | Right front rpm sensor | 18C |
| L6/3 | Left rear rpm sensor | 18C |
| L6/4 | right rear rpm sensor | 18C |
| M76/1 | Left electric parking brake actuator motor | 23F |
| M76/2 | Right electric parking brake actuator motor | 23F |
| N10/8 | Rear control unit | 27J |
| N127 | Drivetrain control unit | 13F |
| N2/10 | Supplemental restraint system control unit | 27C |
| N3/10 | ME-SFI [ME] control unit | 2G |
| N3/9 | CDI control unit | 2E |
| N30/4 | Electronic Stability Program control unit | 21B |
| N62 | Parking system control unit | 15C |
| N69/1 | Left front door control unit | 16J |
| N73 | Electronic ignition switch control unit | 21J |
| N80 | Steering column module control unit | 8D |
| S76/15 | Electric parking brake switch | 24A |
| U74 | Valid for diesel engines | 1E |
| U75 | Valid for gasoline engines | 1G |
| Y3/8n4 | Fully integrated transmission control, control unit | 8G |
