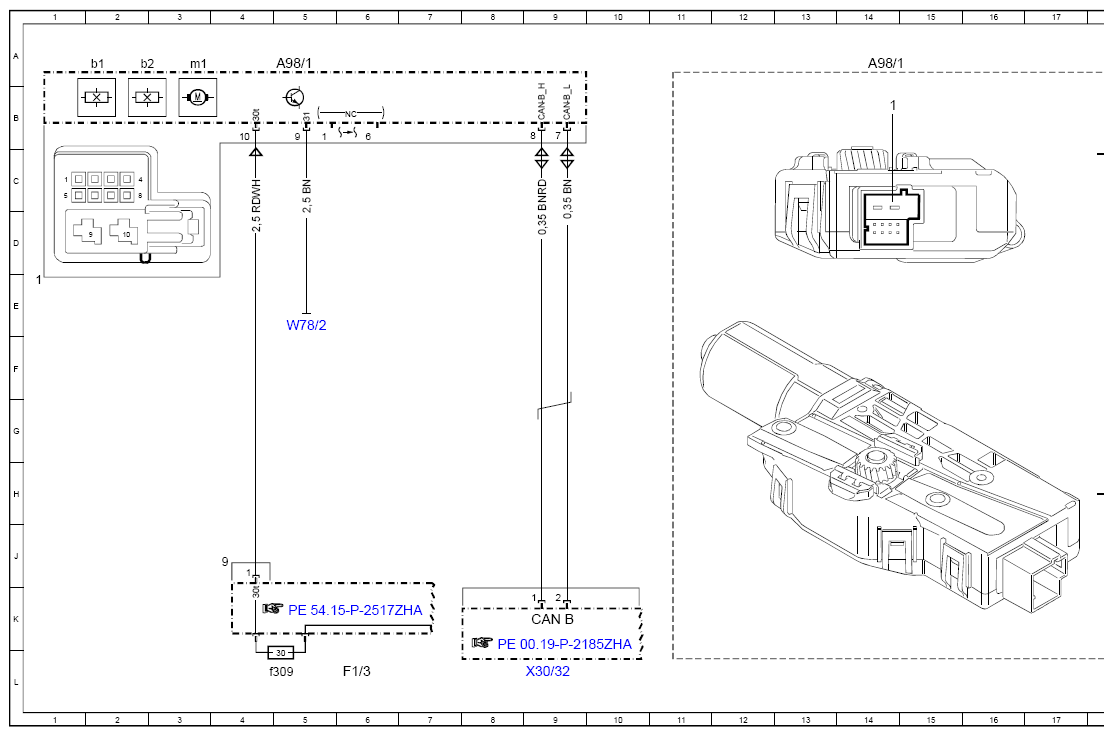

Wiring Diagram For Sliding Roof Control Module - PE77.20-P-2103-97ZHA
Model 463 (except 463.342) as of model year 2019 with code F15 (Sliding sunroof) Control unit A98/1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 32L |
| A98/1 | Sliding roof control module | 5A |
| A98/1 | Sliding roof control module | 14A |
| A98/1 | Sliding roof control module | 22A |
| A98/1b1 | Hall sensor 1, sliding roof | 2A |
| A98/1b2 | Hall sensor 2, sliding roof | 2A |
| A98/1m1 | Sliding roof motor | 3A |
| CAN B | Interior CAN | 9K |
| F1/3 | Right A-pillar fuse box | 6L |
| F1/3f309 | Fuse 309 | 5L |
| W78/2 | Roof ground point | 5E |
| X30/32 | Interior CAN (CAN B) potential distributor, left | 9L |
