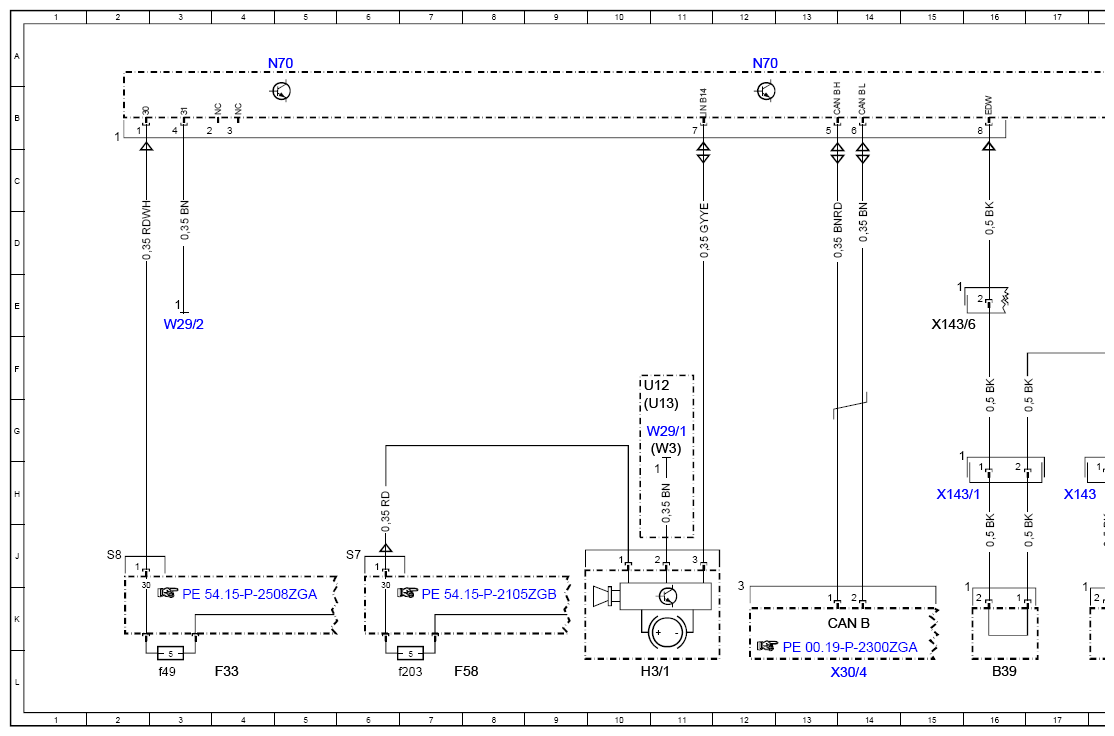

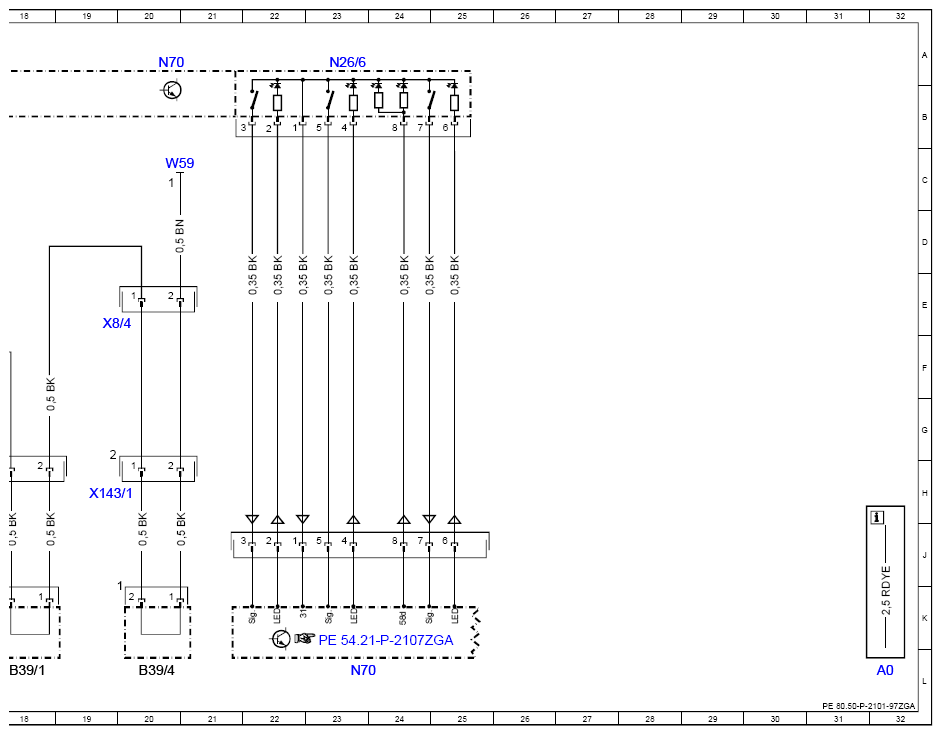

Electric Wiring Diagram For Anti-Theft Alarm System Control Unit (ATA) - PE80.50-P-2101-97ZGA
Model 463 as of model year 2013
up to model year 2019 with code FZ5 (Anti-theft alarm system)
with code FZ8 (Alarm system)/YoM 12 facelift up to YoM 18 facelift, control unit N26/6
| Code: | Designation: | Position: |
|---|---|---|
| AO | Color code key | 32L |
| B39 | Left rear window glass breakage sensor | 16L |
| B39/1 | Right rear window glass breakage sensor | 18L |
| B39/4 | Rear window glass breakage sensor | 20L |
| CAN B | Interior CAN | 14K |
| F33 | Battery compartment prefuse box | 4L |
| F33f49 | Fuse 49 | 3L |
| F58 | Front passenger footwell fuse and relay module | 7L |
| F58f203 | Fuse 203 | 7L |
| H3/1 | Alarm siren | 10L |
| N26/6 | ATA [EDW]/towing sensor/interior motion sensor control unit | 23A |
| N70 | Overhead control panel control unit | 5A |
| N70 | Overhead control panel control unit | 12A |
| N70 | Overhead control panel control unit | 23L |
| N70 | Overhead control panel control unit | 20A |
| U12 | Valid for left-hand drive vehicles | 10F |
| U13 | Valid for right-hand drive vehicles | 10G |
| W29/1 | A-pillar ground connection, left | 11G |
| W29/2 | Right A-pillar ground connection | 3E |
| W3 | Left front wheel arch ground point | 11G |
| W59 | Windshield frame ground point | 20C |
| X143 | Left glass breakage sensor electrical connector | 17H |
| X143/1 | Right glass breakage sensor electrical connector | 15H |
| X143/1 | Right glass breakage sensor electrical connector | 19H |
| X143/6 | Vehicle interior glass breakage sensor electrical connector | 15E |
| X30/4 | Interior CAN 1 (CAN B) potential distributor electrical connector | 14L |
| X8/4 | Tailgate electrical connector | 19E |
