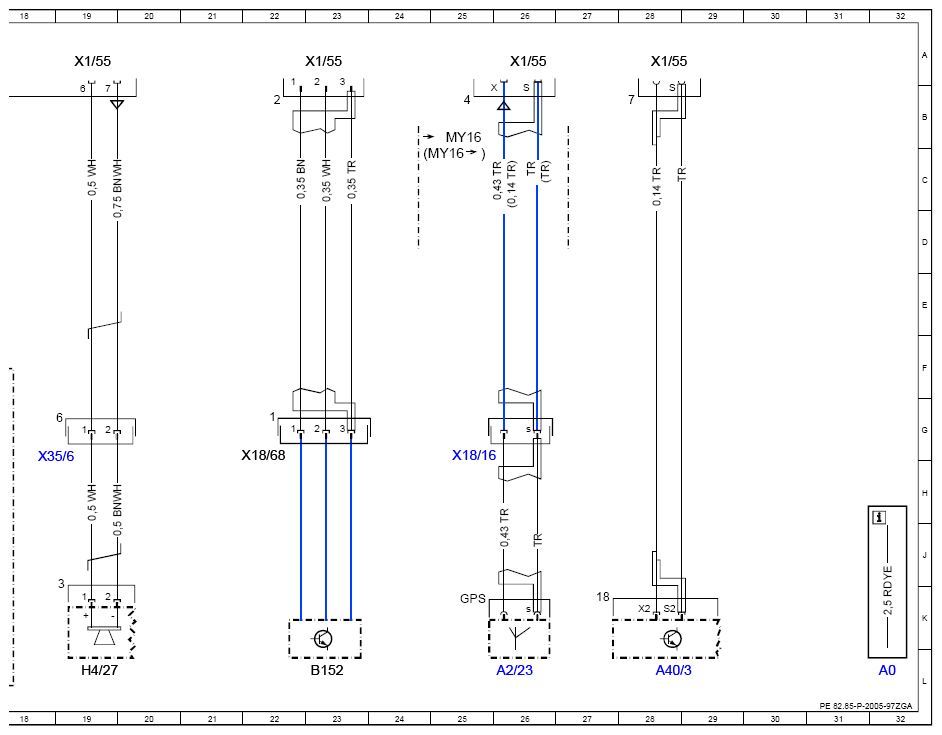

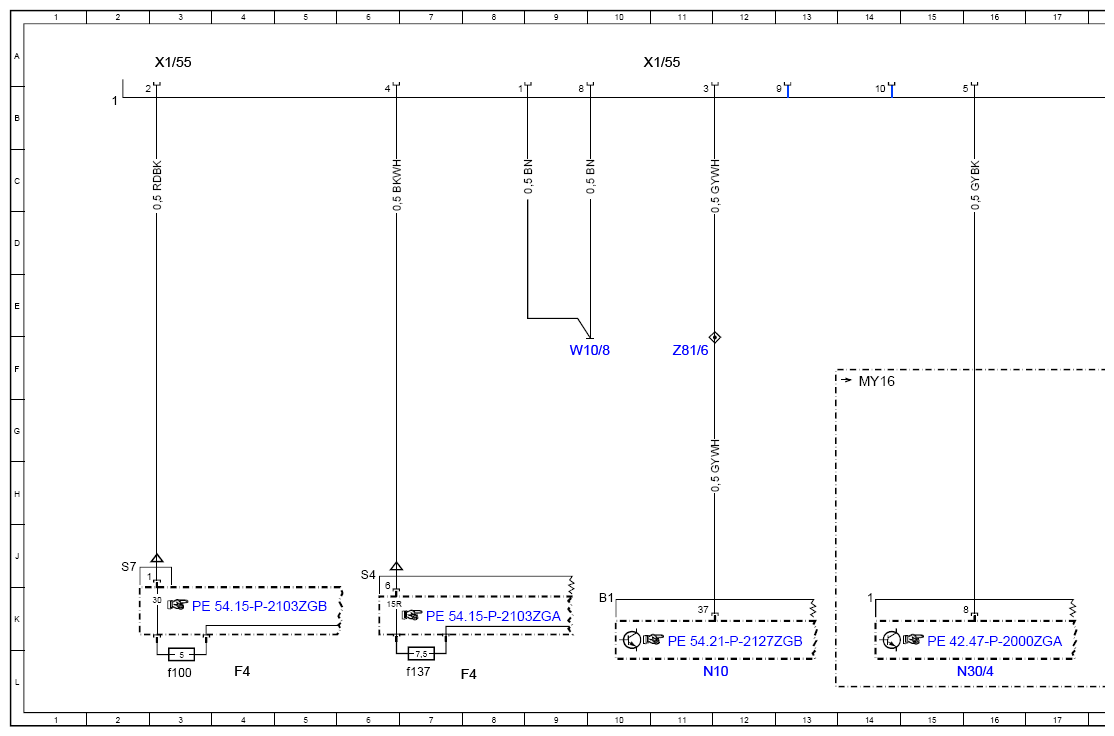

Wiring Diagram Of Navigation System - PE82.85-P-2005-97ZGA
Model 463
as of model year 2013 up to model year 2019
/YoM 12 model refinement package up to YoM 18 model refinement package (South Korea version)
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 32L |
| A2/23 | Left front GPS antenna | 26L |
| A40/3 | COMAND operating, display and control unit | 28L |
| B152 | Navigation remote control infrared receiver | 23L |
| F4 | Rear fuse and relay module | 4L |
| F4 | Rear fuse and relay module | 8L |
| F4f100 | Fuse 100 | 3L |
| F4f137 | Fuse 137 | 7L |
| H4/27 | Center cockpit speaker (centerfill) | 19L |
| N10 | SAM control unit | 11L |
| N30/4 | ESP control unit | 16L |
| W10/8 | Ground (right battery recess) | 9F |
| X1/55 | External navigation electrical connector | 3A |
| X1/55 | External navigation electrical connector | 11A |
| X1/55 | External navigation electrical connector | 23A |
| X1/55 | External navigation electrical connector | 26A |
| X1/55 | External navigation electrical connector | 28A |
| X1/55 | External navigation electrical connector | 19A |
| X18/16 | Interior compartment/GPS wiring harness connector | 25G |
| X18/68 | External navigation infrared receiver electrical connector | 22G |
| X35/6 | Cockpit/module box separation point | 19G |
| Z81/6 | Circuit 58d connector sleeve | 11F |
