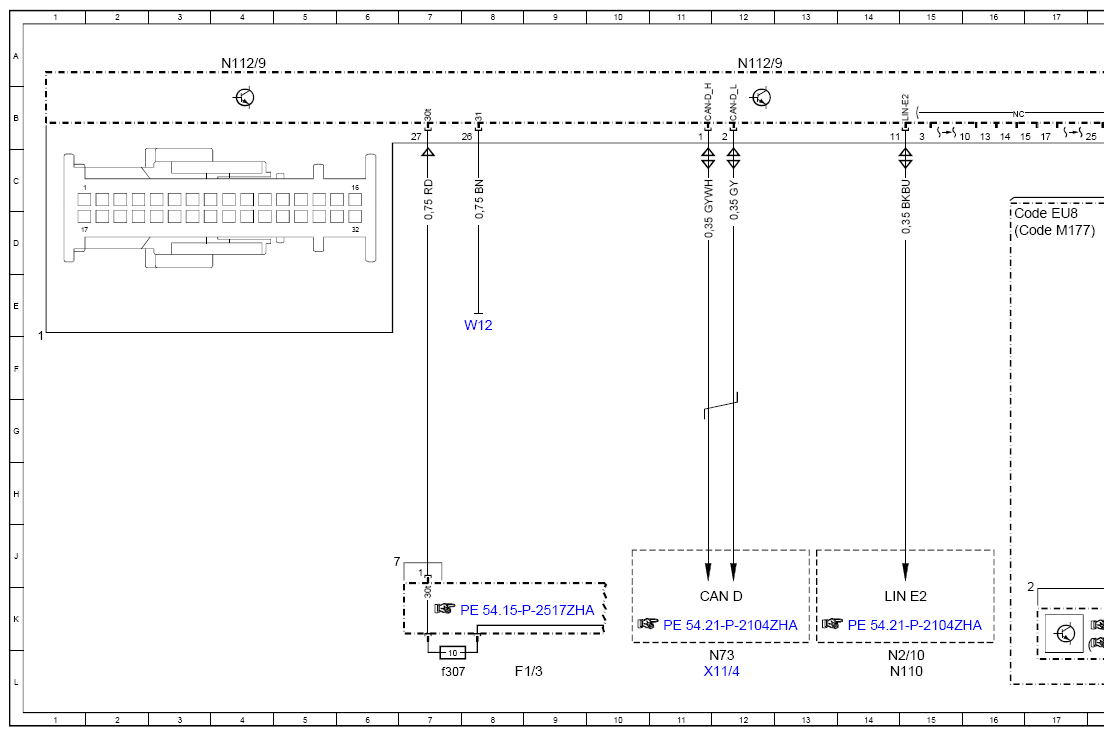

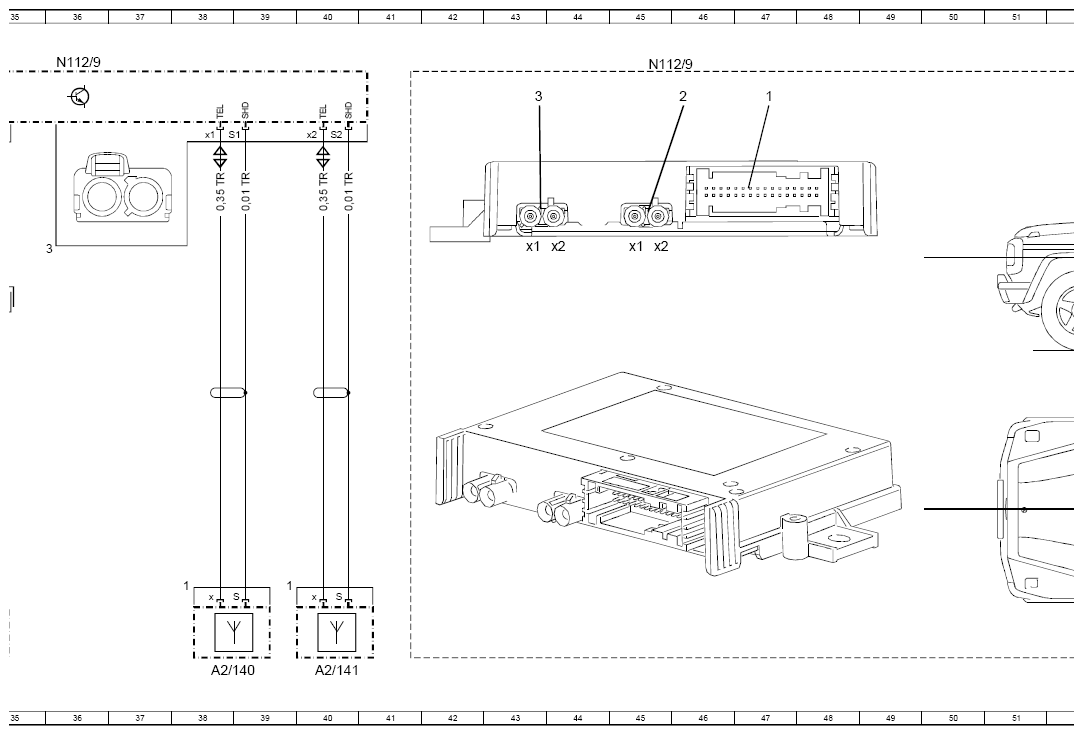

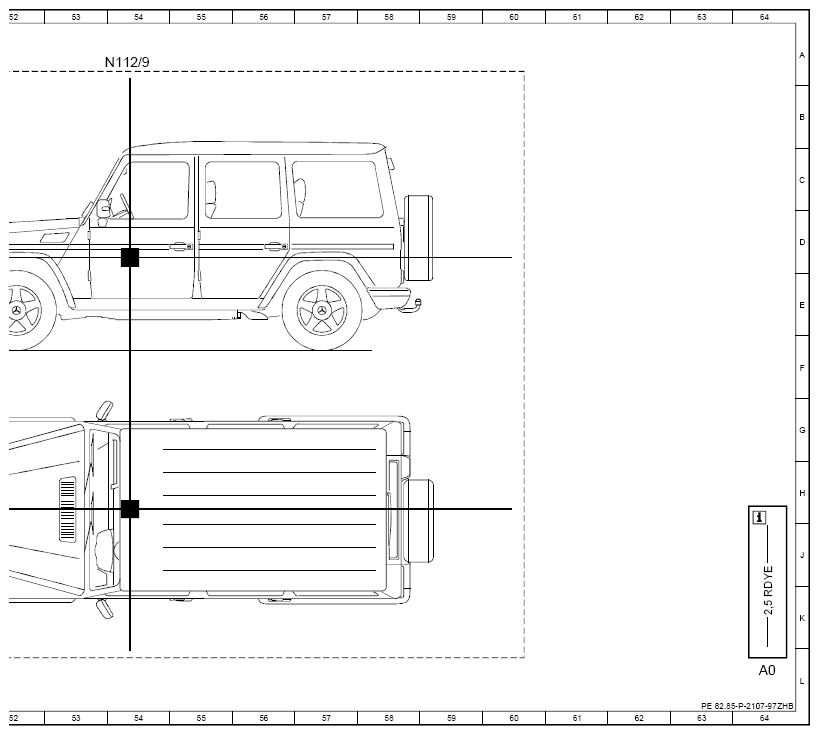

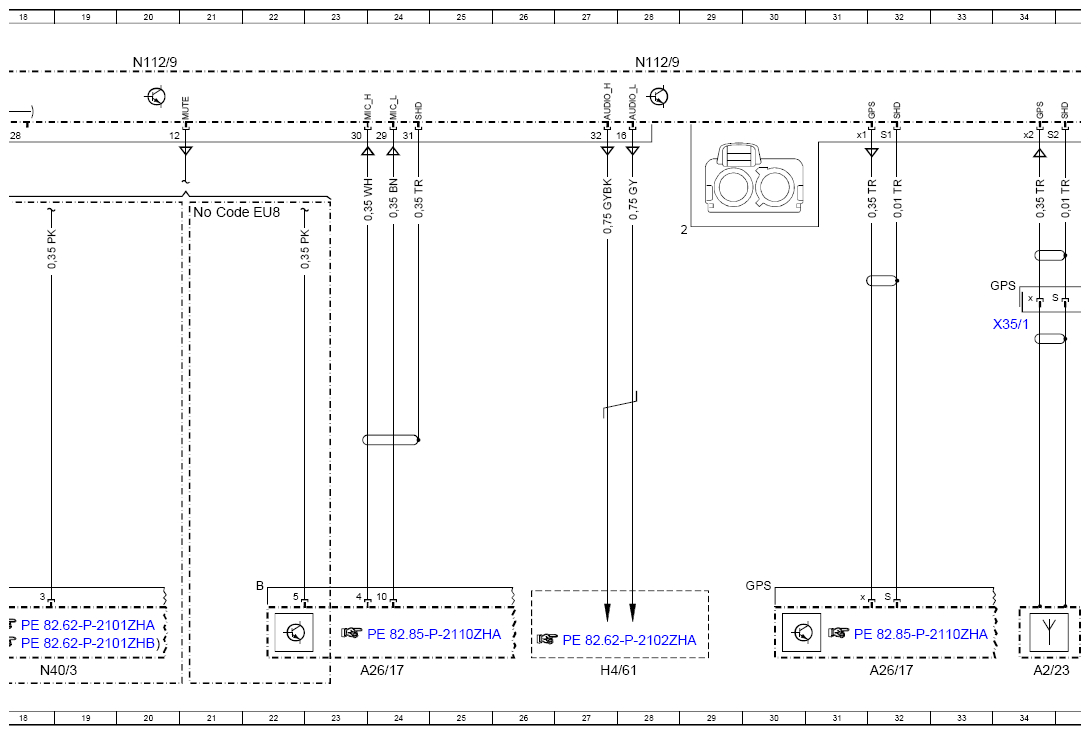

Wiring Diagram Of HERMES Control Unit - PE82.85-P-2107-97ZHB
Model 463 (except 463.342)
as of model year 2020
with code 1B1 (TECHNICAL COMMUNICATION MODULE VARIANT FOR RUSSIA)
with code EK1 (HERMES communications module LTE)
Control unit N112/9
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 64L |
| A2/140 | Emergency call system antenna 1 | 38L |
| A2/141 | Emergency call system antenna 2 | 40L |
| A2/23 | GPS antenna | 34L |
| A26/17 | Head unit | 24L |
| A26/17 | Head unit | 32L |
| CAN D | Diagnostic CAN | 12K |
| Code EU8 | Burmester® surround sound system | 16D |
| Code EU8 | Burmester® surround sound system | 21D |
| Code M177 | V8 spark-ignition engine M177 - AMG | 16D |
| F1/3 | Right A-pillar fuse box | 8L |
| F1/3f307 | Fuse 307 | 7L |
| H4/61 | Instrument cluster speaker | 27L |
| LIN E2 | Seat occupied recognition LIN | 14K |
| N110 | Weight classification control unit | 14L |
| N112/9 | HERMES control unit | 12A |
| N112/9 | HERMES control unit | 4A |
| N112/9 | HERMES control unit | 20A |
| N112/9 | HERMES control unit | 28A |
| N112/9 | HERMES control unit | 36A |
| N112/9 | HERMES control unit | 45A |
| N112/9 | HERMES control unit | 54A |
| N2/10 | Supplemental restraint system control unit | 14L |
| N40/3 | Sound system amplifier control unit | 18L |
| N73 | Electronic ignition switch control unit | 12L |
| W12 | Ground point (center console) | 8E |
| X11/4 | Diagnostic connector | 12L |
| X35/1 | Driver door electrical connector | 34E |
