Wiring Diagram For TV Tuner Control Unit - PE82.60-P-2110-97ZHA
Model 463 (except 463.342)
as of model year 2019
with code EM8 (TV tuner)

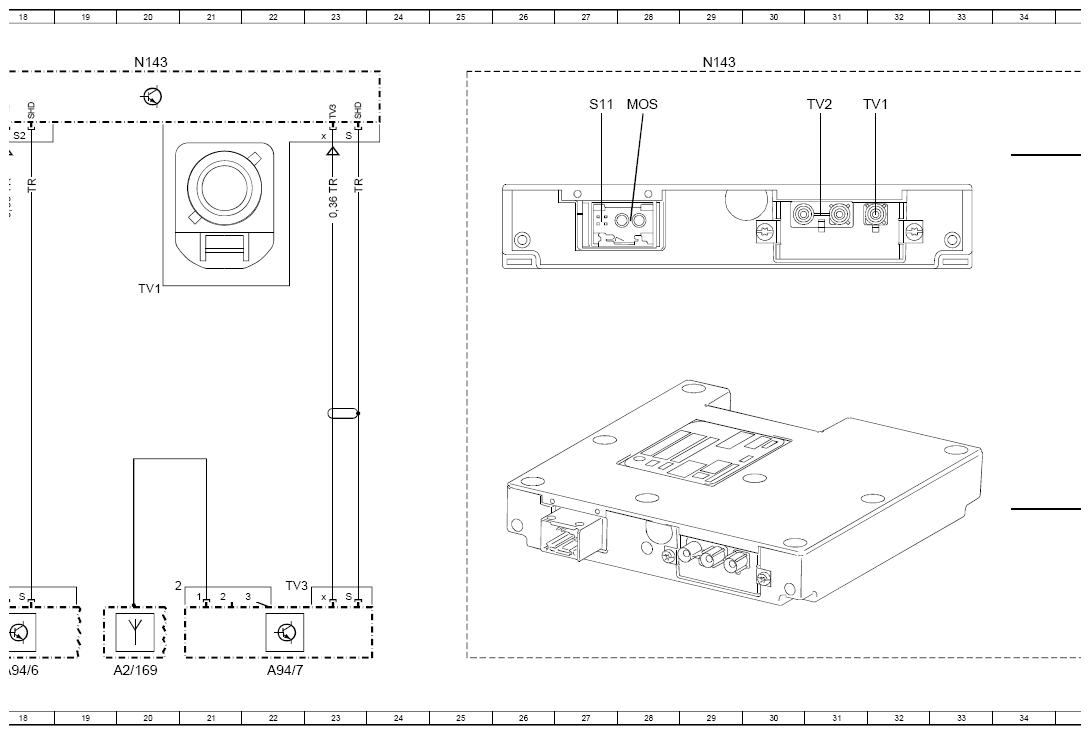

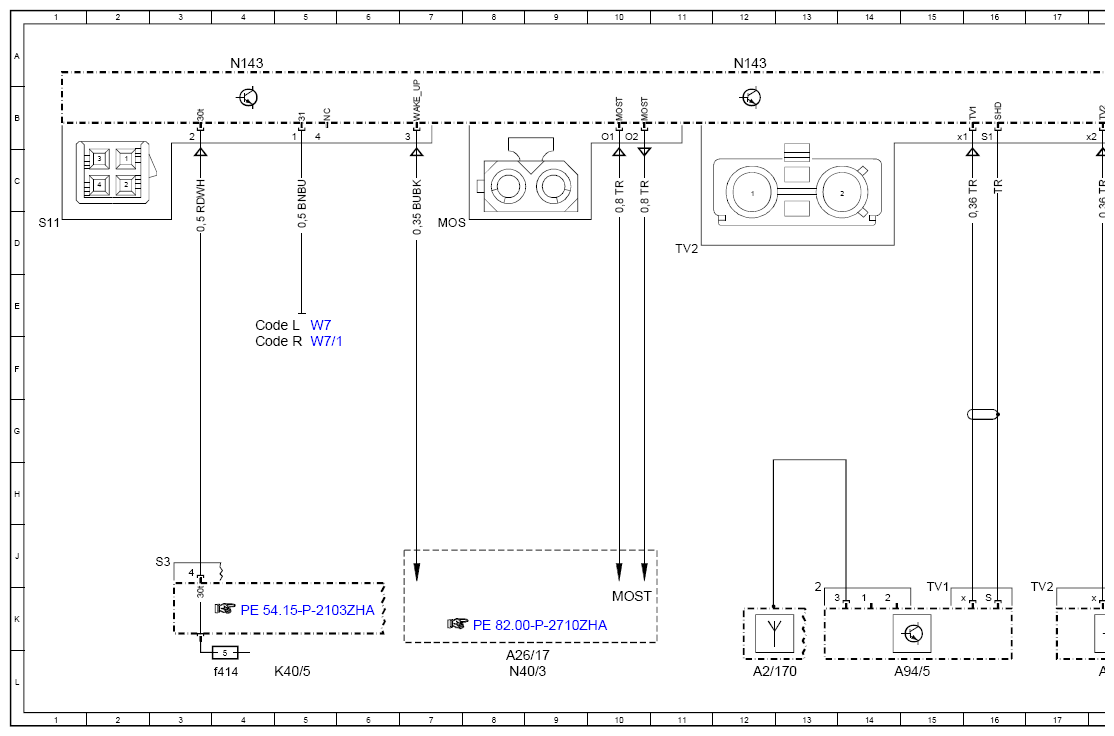

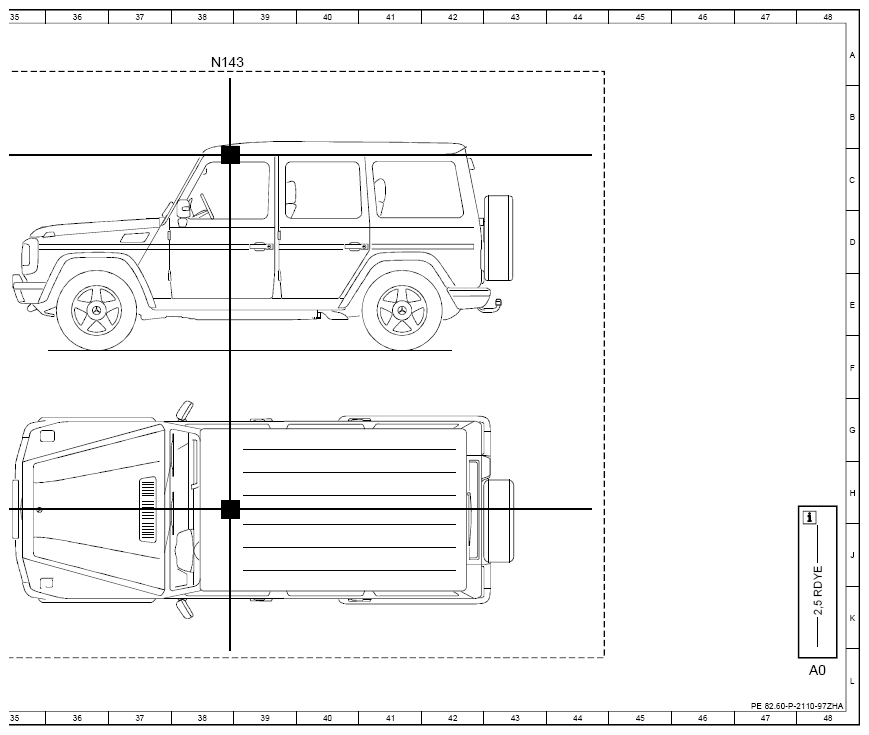

Control unit N143
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 48L |
| A2/169 | Left rear side window antenna | 20L |
| A2/170 | Right rear side window antenna | 12L |
| A26/17 | Head unit | 8L |
| A94/5 | TV 1 antenna amplifier | 15L |
| A94/6 | TV 2 antenna amplifier | 18L |
| A94/7 | TV 3 antenna amplifier | 22L |
| Code L | LEFT-HAND DRIVE | 4E |
| Code R | RIGHT-HAND DRIVE | 4F |
| K40/5 | Rear fuse and relay module | 5L |
| K40/5f414 | Fuse 414 | 4L |
| MOST | Media Oriented System Transport | 10K |
| N143 | TV tuner control unit | 12A |
| N143 | TV tuner control unit | 4A |
| N143 | TV tuner control unit | 20A |
| N143 | TV tuner control unit | 38A |
| N143 | TV tuner control unit | 29A |
| N40/3 | Sound system amplifier control unit | 8L |
| W7 | Right wheel arch rear-end door ground point | 5E |
| W7/1 | Right tail lamp rear-end door ground point | 5F |
