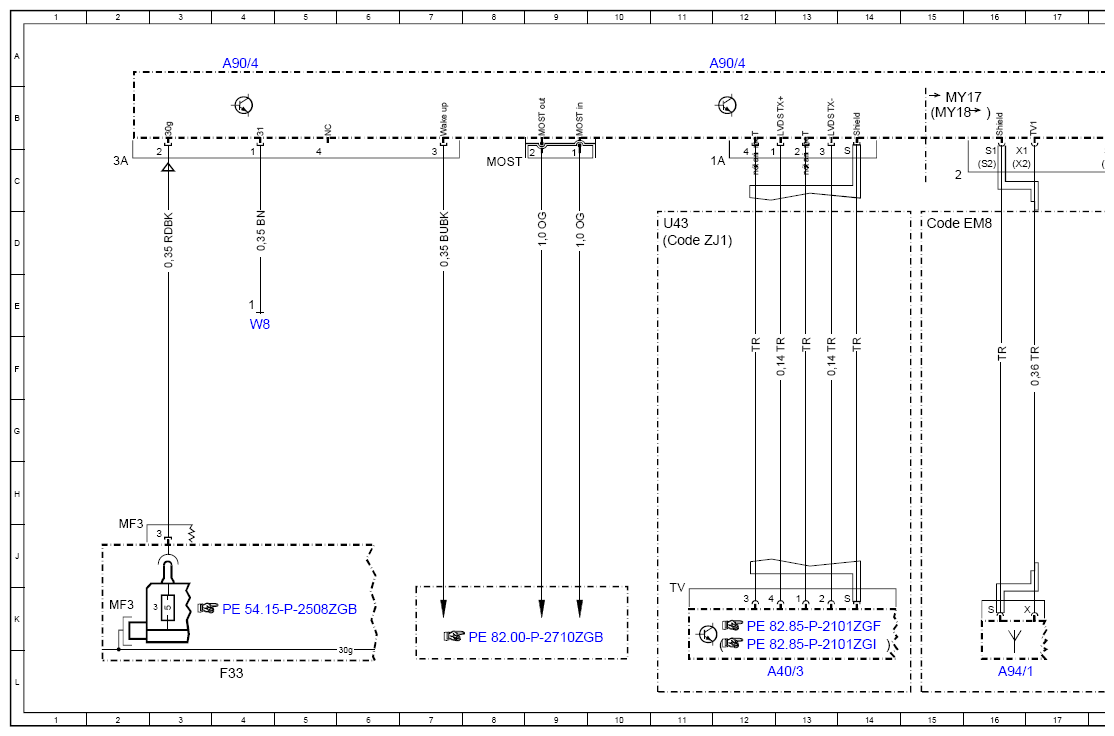

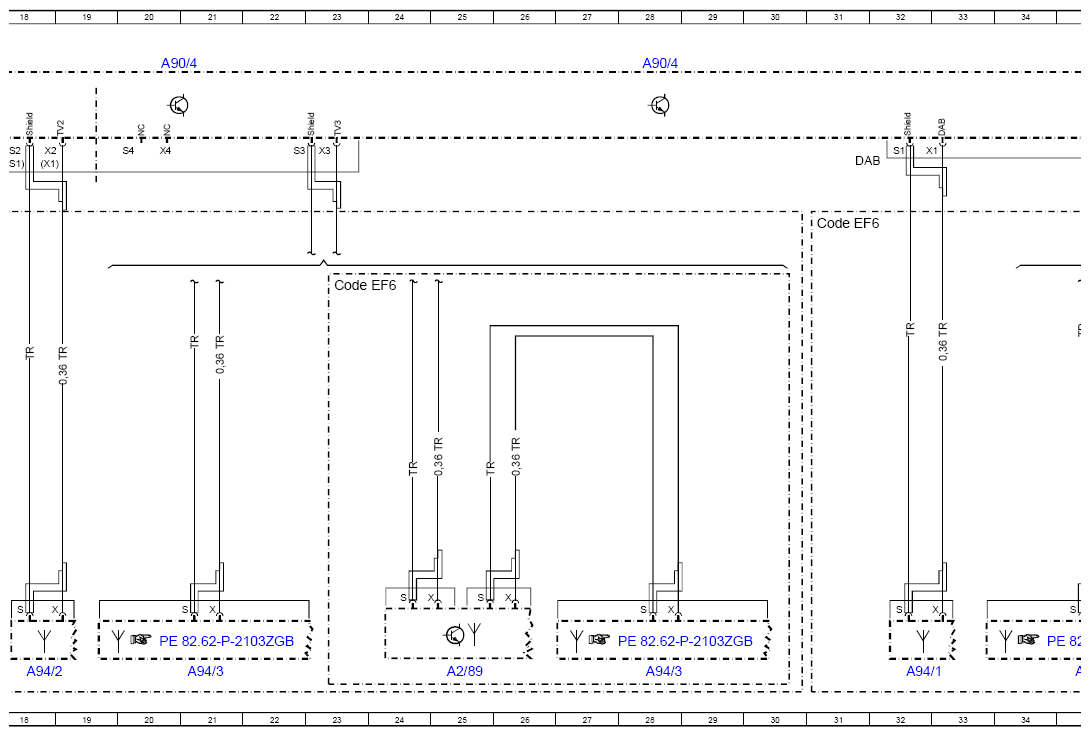

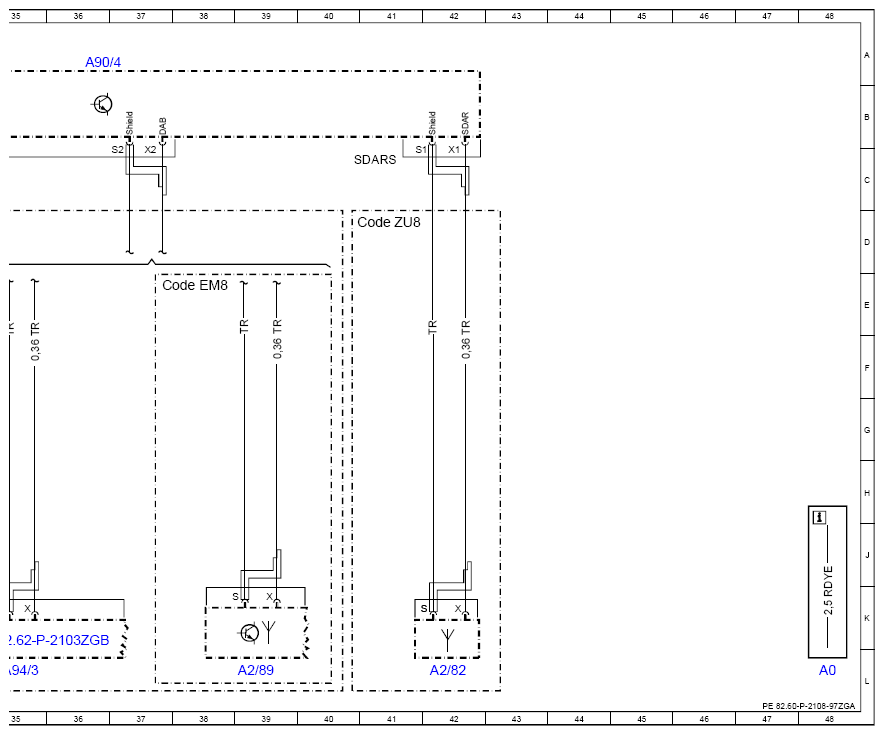

Wiring Diagram For TV Tuner Control Unit - PE82.60-P-2108-97ZGA
Model 463
as of model year 2017 up to model year 2019
with code EM8 (TV tuner)
Control unit A90/4
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 48L |
| A2/82 | Satellite digital audio radio (SDAR) antenna | 42L |
| A2/89 | TV antenna splitter | 25L |
| A2/89 | TV antenna splitter | 39L |
| A40/3 | COMAND control unit | 13L |
| A90/4 | Tuner unit | 4A |
| A90/4 | Tuner unit | 12A |
| A90/4 | Tuner unit | 20A |
| A90/4 | Tuner unit | 28A |
| A90/4 | Tuner unit | 36A |
| A94/1 | TV 1 antenna amplifier | 16L |
| A94/1 | TV 1 antenna amplifier | 32L |
| A94/2 | TV 2 antenna amplifier | 18L |
| A94/3 | TV 3 and DAB antenna amplifier | 21L |
| A94/3 | TV 3 and DAB antenna amplifier | 28L |
| A94/3 | TV 3 and DAB antenna amplifier | 35L |
| Code EF6 | Digital radio | 23E |
| Code EF6 | Digital radio | 31D |
| Code EM8 | TV tuner | 15D |
| Code EM8 | TV tuner | 37E |
| Code ZJ1 | Japan version | 11D |
| Code ZU8 | USA version | 40D |
| F33 | Battery compartment prefuse box | 4L |
| F33MF3 | Multiple fuse 3 | 2K |
| U43 | Valid for ECE | 11D |
| W8 | Liftgate ground point | 4E |
