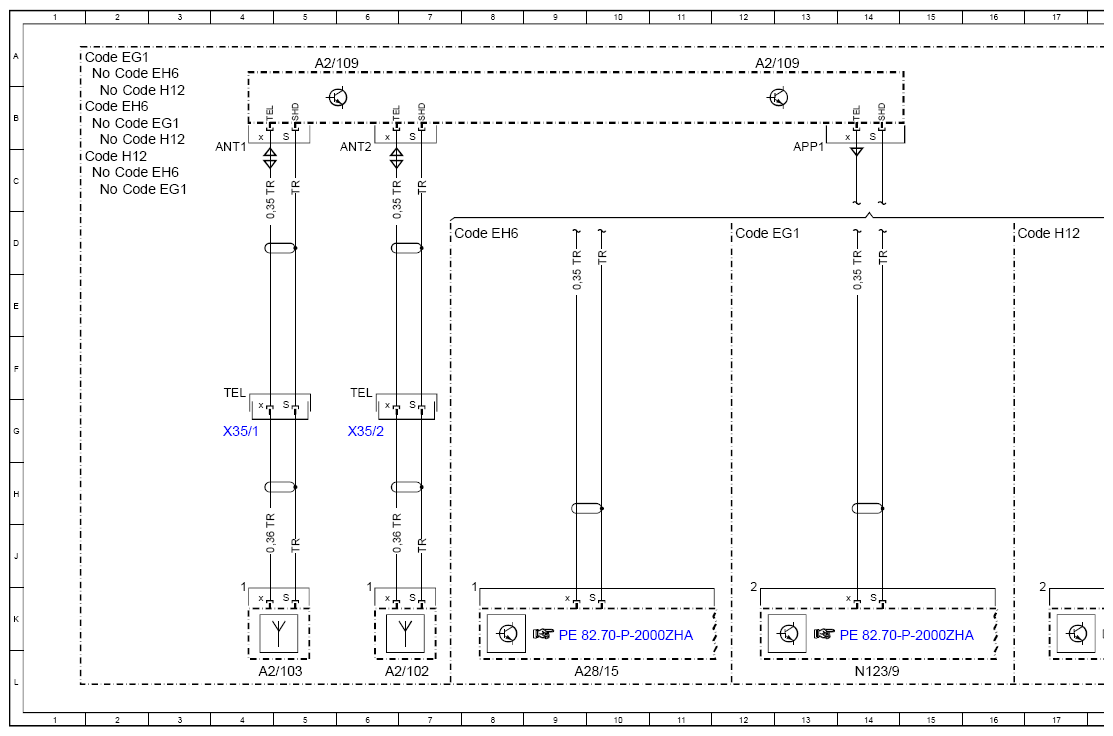

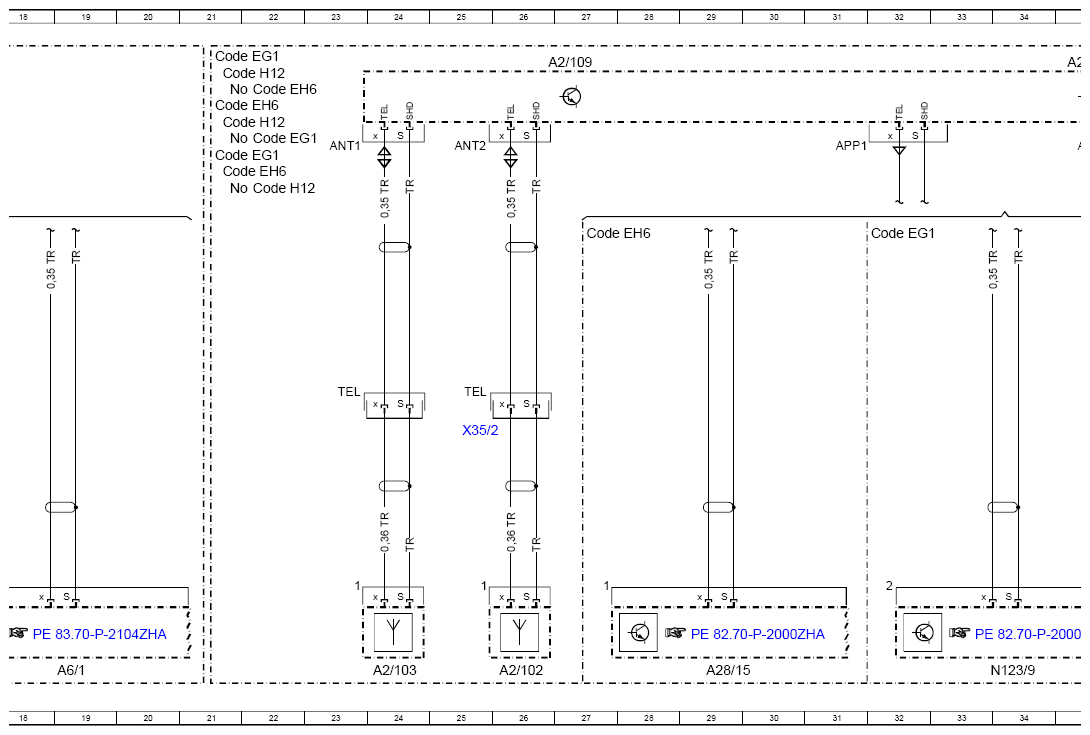

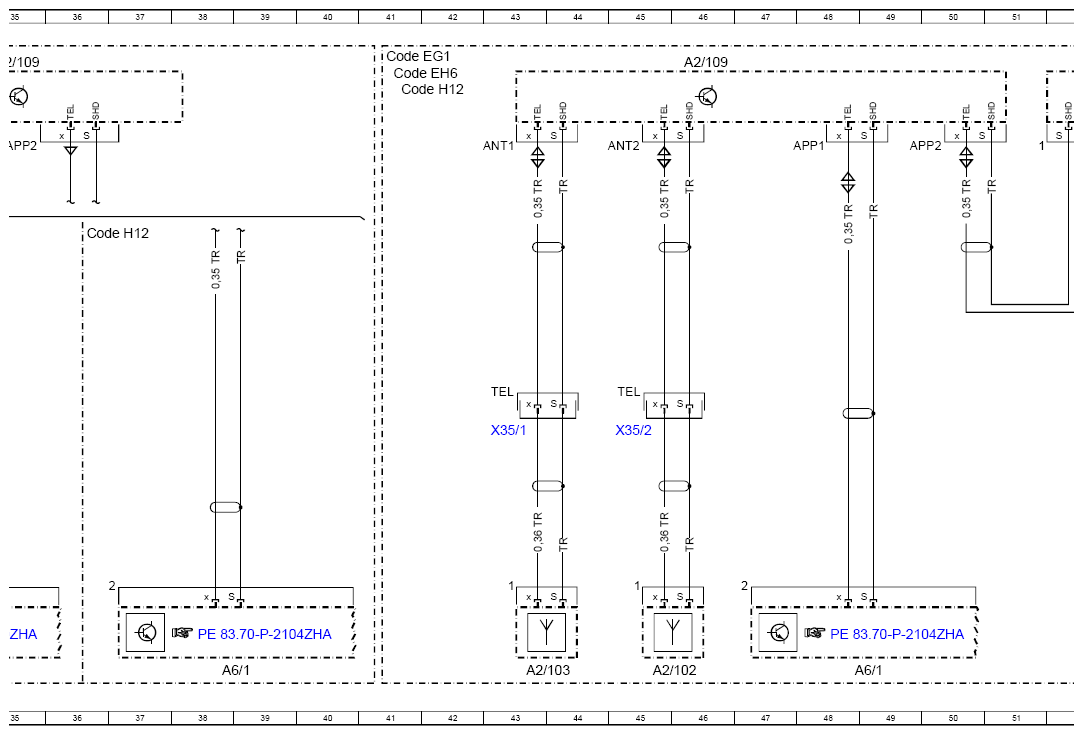

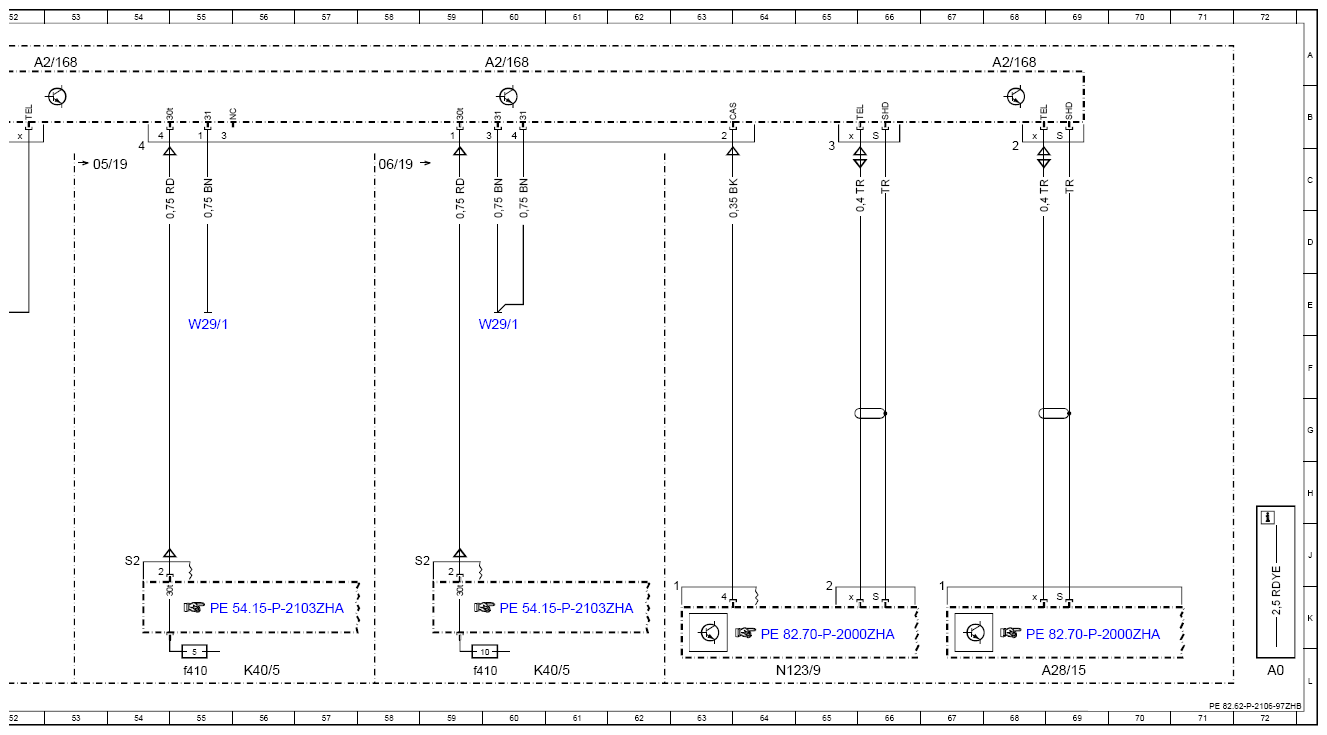

Wiring Diagram For Sound Amplifier Control Unit, Dolby Surround Amplifier - PE82.62-P-2106-97ZHB
Model 463 (except 463.342)
as of model year 2019
Telephone antennas A2/102 A2/103
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 72L |
| A2/102 | Left telephone antenna | 6L |
| A2/102 | Left telephone antenna | 26L |
| A2/102 | Left telephone antenna | 45L |
| A2/103 | Right telephone antenna | 4L |
| A2/103 | Right telephone antenna | 24L |
| A2/103 | Right telephone antenna | 43L |
| A2/109 | Telephone antenna splitter | 5A |
| A2/109 | Telephone antenna splitter | 12A |
| A2/109 | Telephone antenna splitter | 27A |
| A2/109 | Telephone antenna splitter | 35A |
| A2/109 | Telephone antenna splitter | 46A |
| A2/168 | Telephone antenna changeover switch | 53A |
| A2/168 | Telephone antenna changeover switch | 60A |
| A2/168 | Telephone antenna changeover switch | 68A |
| A28/15 | Cellular telephone system antenna amplifier/compensator | 9L |
| A28/15 | Cellular telephone system antenna amplifier/compensator | 29L |
| A28/15 | Cellular telephone system antenna amplifier/compensator | 69L |
| A6/1 | Stationary heater radio remote control receiver | 19L |
| A6/1 | Stationary heater radio remote control receiver | 38L |
| A6/1 | Stationary heater radio remote control receiver | 49L |
| Code EG1 | Car telephony | 2C |
| Code EG1 | Car telephony | 12D |
| Code EG1 | Car telephony | 1A |
| Code EG1 | Car telephony | 2B |
| Code EG1 | Car telephony | 22B |
| Code EG1 | Car telephony | 21C |
| Code EG1 | Car telephony | 32D |
| Code EG1 | Car telephony | 21A |
| Code EG1 | Car telephony | 41A |
| Code EH6 | Multifunction telephony | 2C |
| Code EH6 | Multifunction telephony | 7D |
| Code EH6 | Multifunction telephony | 1B |
| Code EH6 | Multifunction telephony | 2A |
| Code EH6 | Multifunction telephony | 21C |
| Code EH6 | Multifunction telephony | 27D |
| Code EH6 | Multifunction telephony | 22B |
| Code EH6 | Multifunction telephony | 21B |
| Code EH6 | Multifunction telephony | 41A |
| Code H12 | Stationary heater | 36D |
| Code H12 | Stationary heater | 2B |
| Code H12 | Stationary heater | 1C |
| Code H12 | Stationary heater | 2B |
| Code H12 | Stationary heater | 16D |
| Code H12 | Stationary heater | 22C |
| Code H12 | Stationary heater | 21A |
| Code H12 | Stationary heater | 21B |
| Code H12 | Stationary heater | 41B |
| K40/5 | Rear fuse and relay module | 56L |
| K40/5 | Rear fuse and relay module | 60L |
| K40/5f410 | Fuse 410 | 59L |
| K40/5f410 | Fuse 410 | 55L |
| N123/9 | Telephone control unit | 14L |
| N123/9 | Telephone control unit | 34L |
| N123/9 | Telephone control unit | 64L |
| W29/1 | Left A-pillar ground point | 60E |
| W29/1 | Left A-pillar ground point | 55E |
| X35/1 | Driver door electrical connector | 4G |
| X35/1 | Driver door electrical connector | 43G |
| X35/2 | Front passenger door electrical connector | 6G |
| X35/2 | Front passenger door electrical connector | 25G |
| X35/2 | Front passenger door electrical connector | 45G |
