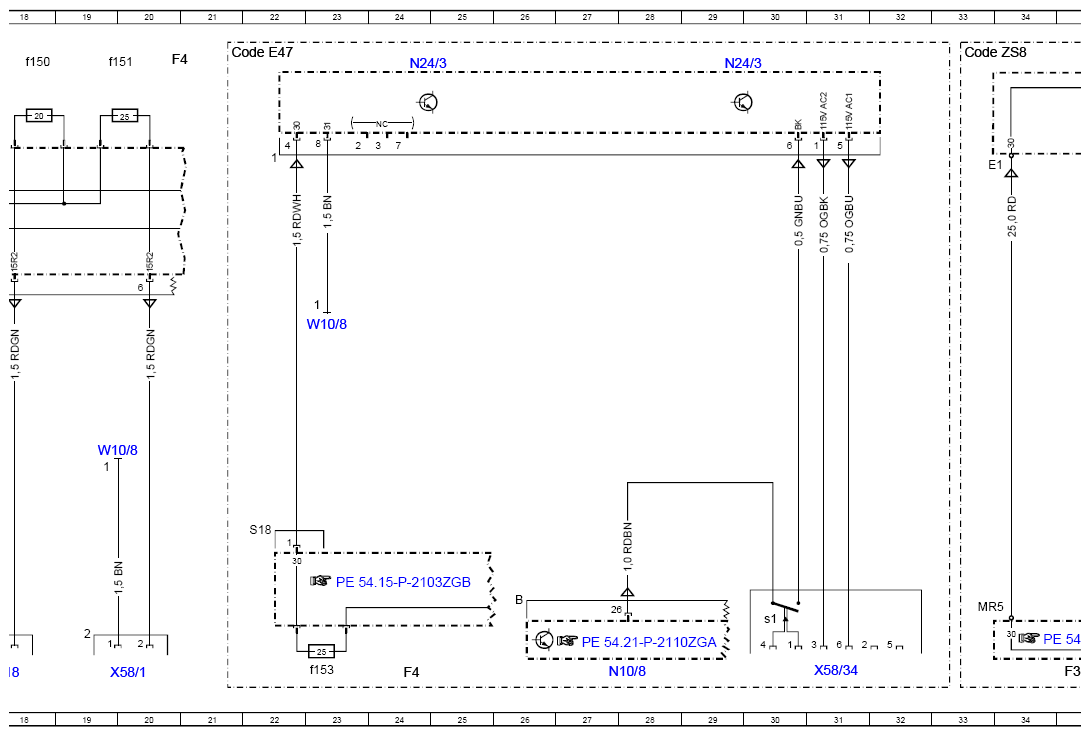

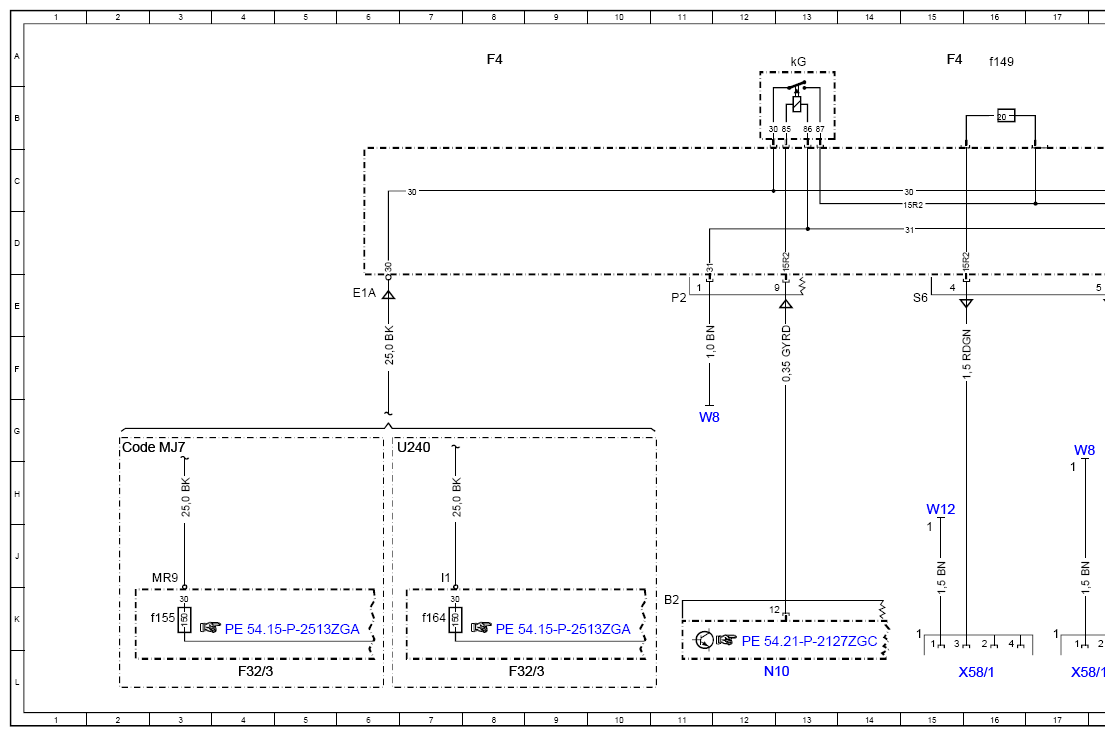

Wiring Diagram For Power Outlets - PE82.00-P-2201-97ZGA
Model 463
as of model year 2013 up to model year 2019
/YoM 12 model refinement package up to YoM 18 model refinement package
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 40L |
| Code E47 | Socket, 115V | 21A |
| Code MJ7 | Stop/start function | 2G |
| Code ZS8 | Protection class VR7/glass area VR9 | 33A |
| F32/3 | Engine compartment prefuse box | 9L |
| F32/3 | Engine compartment prefuse box | 4L |
| F32/3 | Engine compartment prefuse box | 35L |
| F32/3f155 | Fuse 155 | 3K |
| F32/3f164 | Fuse 164 | 7K |
| F33 | Battery compartment prefuse box | 36A |
| F33f46 | Fuse 46 | 37B |
| F4 | Rear fuse and relay module | 20A |
| F4 | Rear fuse and relay module | 8A |
| F4 | Rear fuse and relay module | 24L |
| F4 | Rear fuse and relay module | 15A |
| F4f149 | Fuse 149 | 16A |
| F4f150 | Fuse 150 | 18A |
| F4f151 | Fuse 151 | 19A |
| F4f153 | Fuse 153 | 23L |
| F4kG | Circuit 15R1 relay | 13A |
| N10 | SAM control unit | 12L |
| N10/8 | Rear control unit | 27L |
| N24/3 | DC/AC converter control unit | 24A |
| N24/3 | DC/AC converter control unit | 29A |
| U240 | Valid for all except ECO start/stop function | |
| W10/8 | Right battery recess ground point | 19G |
| W10/8 | Right battery recess ground point | 23E |
| W10/8 | Right battery recess ground point | 37G |
| W12 | Ground point (center console) | 15H |
| W8 | Liftgate ground point | 11G |
| W8 | Liftgate ground point | 17G |
| X58/1 | Vehicle interior power outlet | 20L |
| X58/1 | Vehicle interior power outlet | 16L |
| X58/12 | Load compartment socket | 38L |
| X58/18 | Load compartment socket | 18L |
| X58/34 | 115 V socket | 31L |
| X58/34s1 | Socket microswitch | 30K |
