Wiring Diagram For Multimedia Connection Unit - PE82.60-P-2109-97ZHA
Model 463 (except 463.342)
as of model year 2019

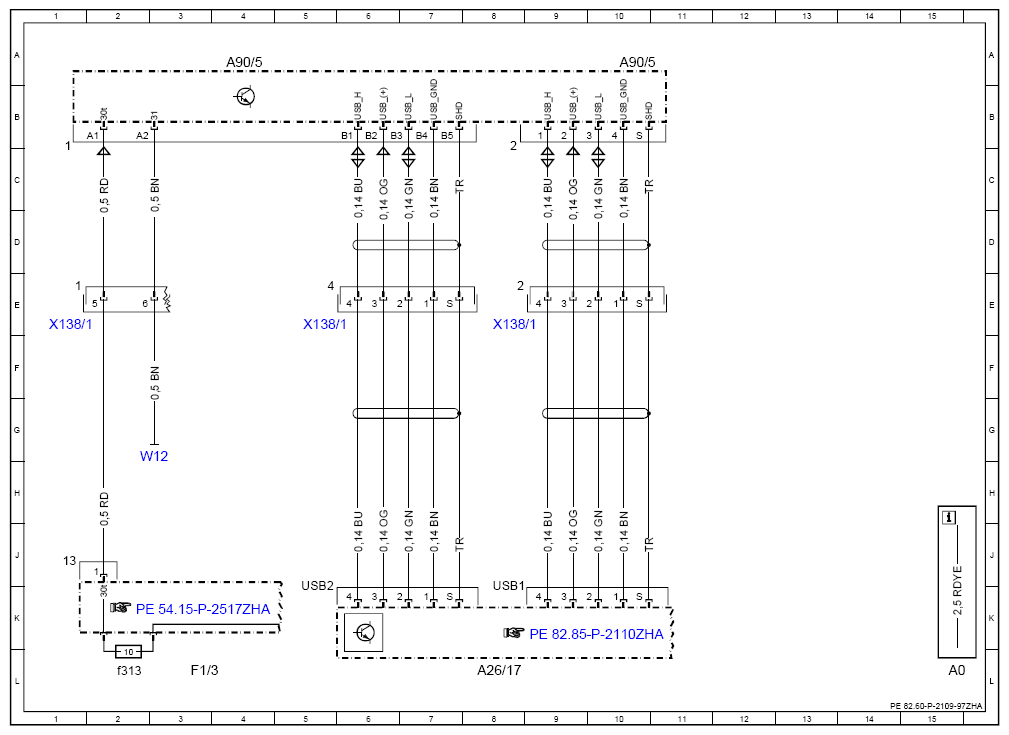

Connection unit A90/5
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 15L |
| A26/17 | Head unit | 8L |
| A90/5 | Multimedia connection unit | 4A |
| A90/5 | Multimedia connection unit | 10A |
| F1/3 | Right A-pillar fuse box | 3L |
| F1/3f313 | Fuse 313 | 2L |
| W12 | Ground point (center console) | 2H |
| X138/1 | Front center console electrical connector | 1E |
| X138/1 | Front center console electrical connector | 5E |
| X138/1 | Front center console electrical connector | 8E |
