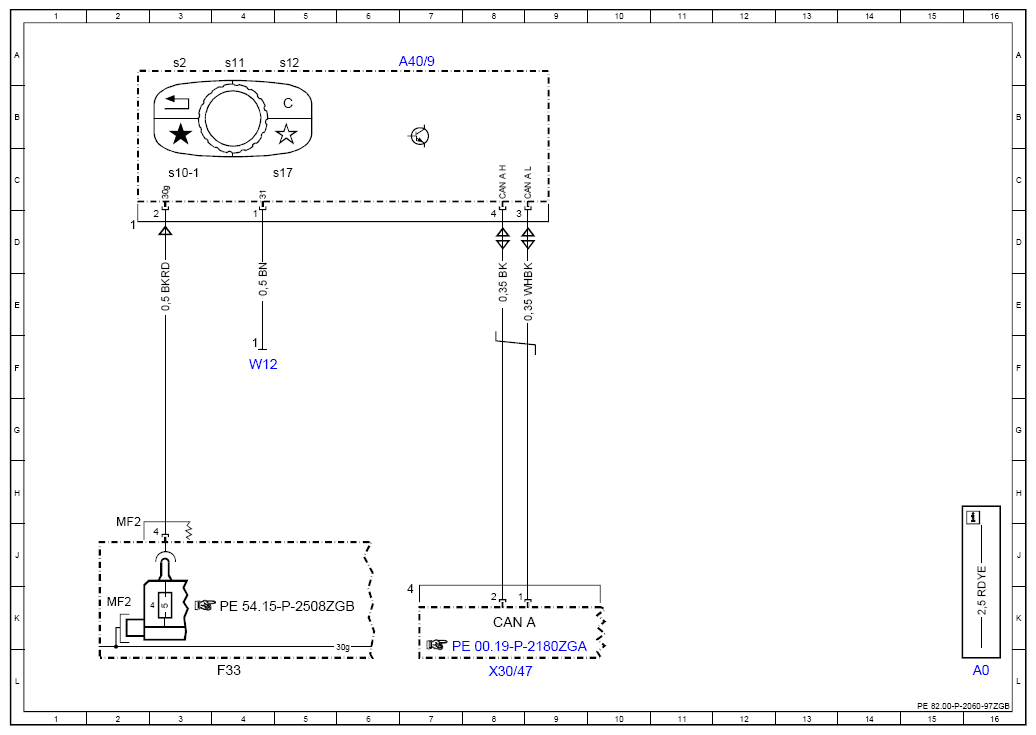

Wiring Diagram For Front Central Operating Unit - PE82.00-P-2060-97ZGB
Model 463
as of model year 2017 up to model year 2019
Control unit A40/9
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 16L |
| A40/9 | Audio/COMAND control panel | 7A |
| A40/9s10-1 | Left free programming button | 3C |
| A40/9s11 | Audio/COMAND controller | 4A |
| A40/9s12 | "Delete" button | 5A |
| A40/9s17 | Display OFF button | 5C |
| A40/9s2 | "Back" button | 3A |
| CAN A | Telematics CAN | 8K |
| F4 | Rear fuse and relay module | |
| F4f147 | Fuse 147 | |
| W12 | Ground point (center console) | 4F |
| X30/47 | Telematics CAN (CAN A) potential distributor electrical connector | 8L |
| Z4/3z2 |
