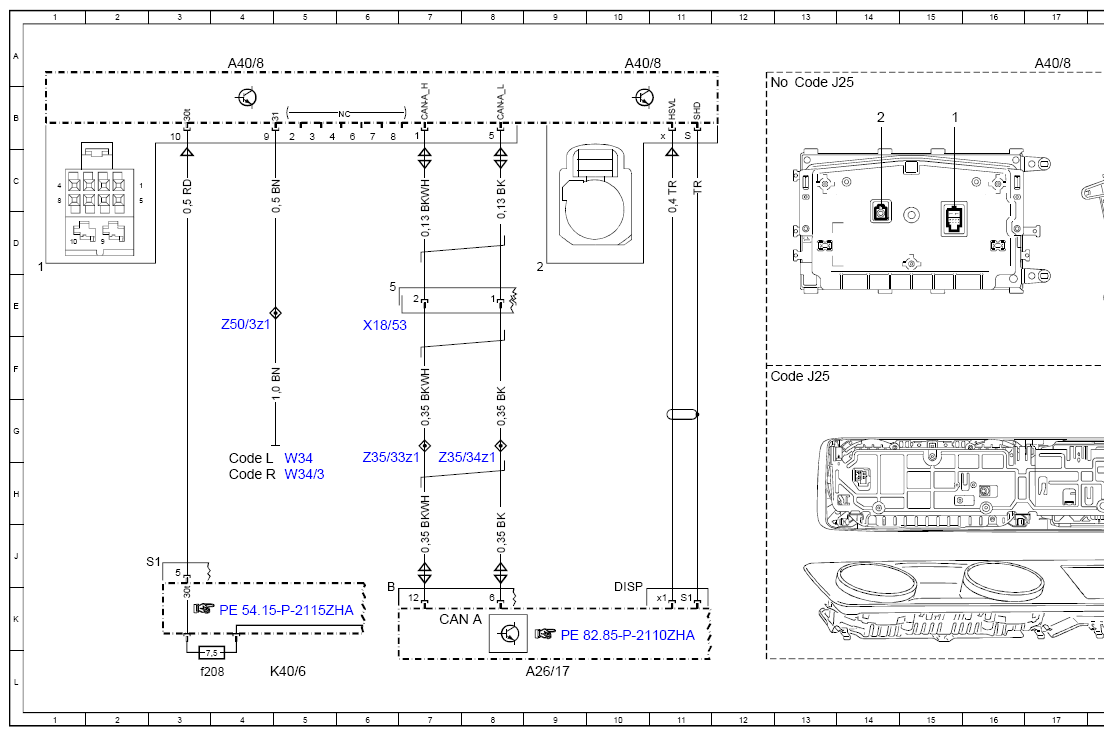

Wiring Diagram For Audio/COMAND Display - PE82.00-P-2080-97ZHA
Model 463 (except 463.342)
as of model year 2019

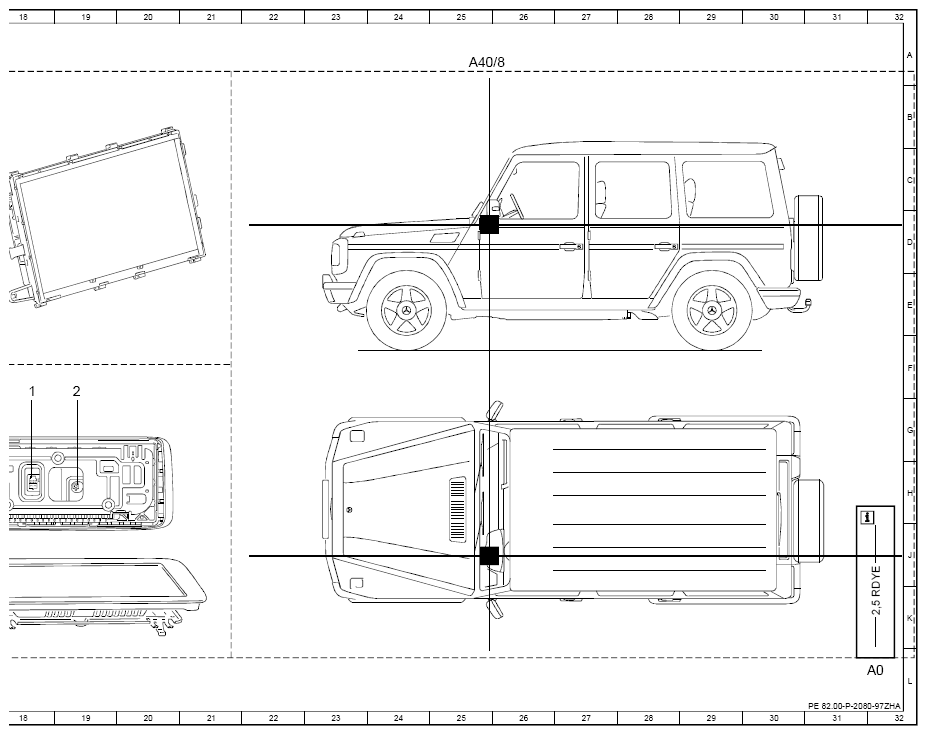

Operating unit A40/8
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 32L |
| A26/17 | Head unit | 9L |
| A40/8 | Audio/COMAND display | 4A |
| A40/8 | Audio/COMAND display | 10A |
| A40/8 | Audio/COMAND display | 17A |
| A40/8 | Audio/COMAND display | 25A |
| CAN A | Telematics CAN | 7K |
| Code J25 | FULL DIGITAL DISPLAY INSTRUMENT CLUSTER | 12F |
| Code J25 | FULL DIGITAL DISPLAY INSTRUMENT CLUSTER | 13B |
| Code L | LEFT-HAND DRIVE | 4H |
| Code R | RIGHT-HAND DRIVE | 4H |
| K40/6 | Left fuse and relay module | 5L |
| K40/6f208 | Fuse 208 | 3L |
| W34 | Left footwell ground point | 5H |
| W34/3 | Right footwell ground point | 5H |
| X18/53 | Driver side cockpit/frame floor assembly electrical connector | 6E |
| Z35/33z1 | Head unit CAN (high) connector sleeve | 6G |
| Z35/34z1 | Head unit CAN (low) connector sleeve | 8G |
| Z50/3z1 | Circuit 31 connector sleeve | 4E |
