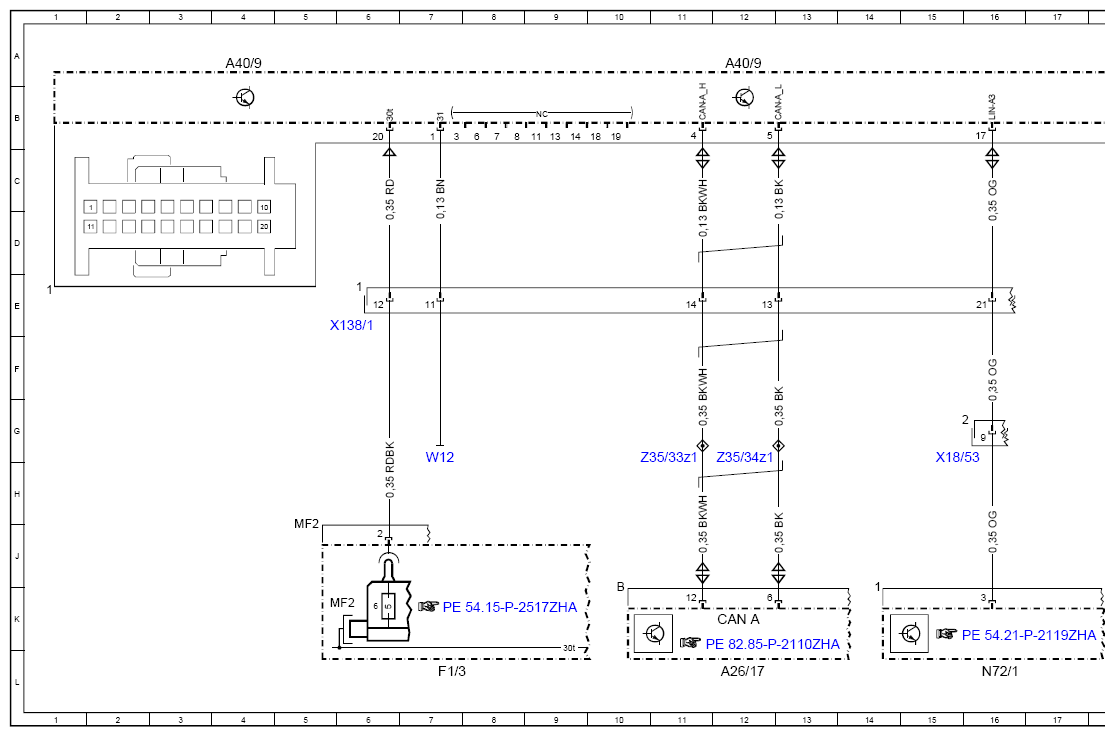

Wiring Diagram For Audio/COMAND Control Panel - PE82.00-P-2063-97ZHA
Model 463 (except 463.342)
as of model year 2019
with code EU4 (COMAND Online)
Operating unit A40/9
| Code: | Designation: | Position: |
|---|---|---|

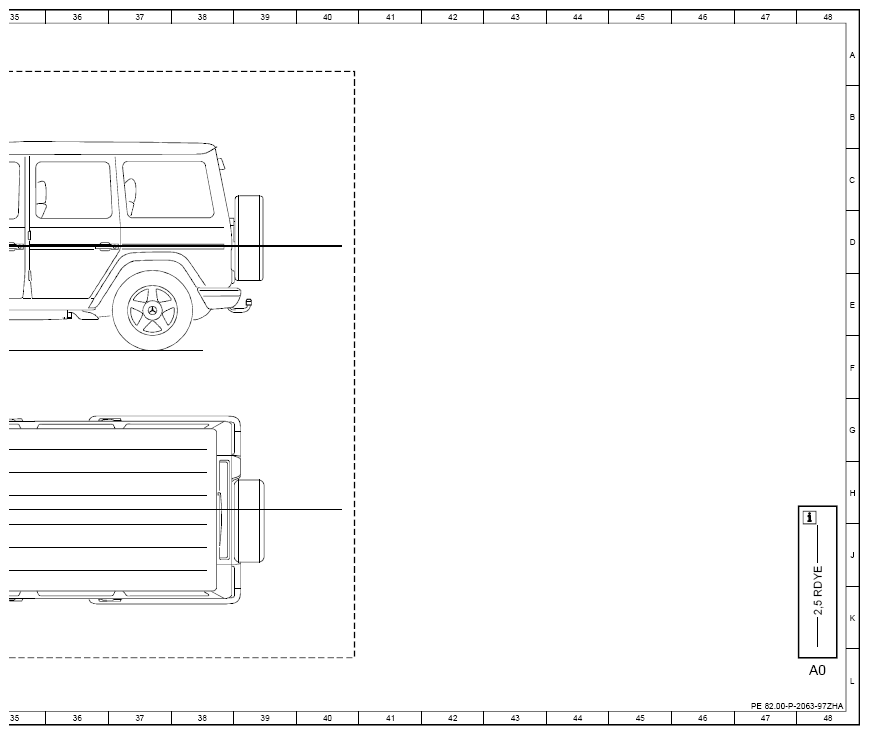

| A0 | Use of wiring diagrams | 48L |
| A26/17 | Head unit | 12L |

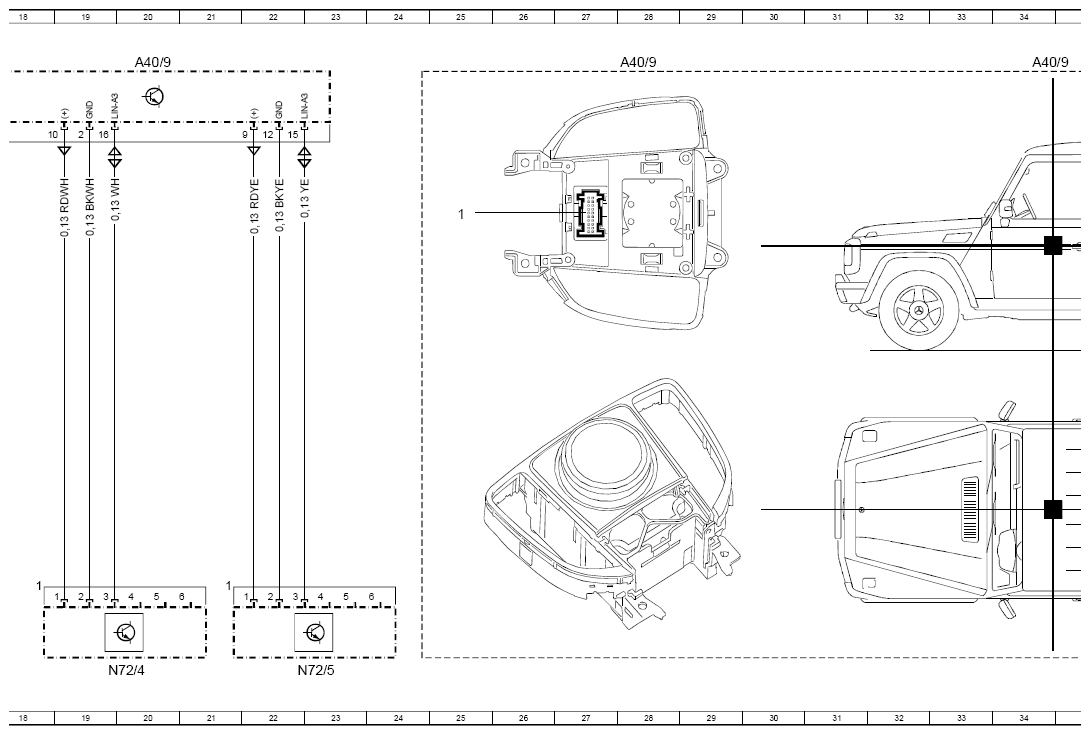

| A40/9 | Audio/COMAND control panel | 4A |
| A40/9 | Audio/COMAND control panel | 12A |
| A40/9 | Audio/COMAND control panel | 20A |
| A40/9 | Audio/COMAND control panel | 28A |
| A40/9 | Audio/COMAND control panel | 34A |
| CAN A | Telematics CAN | 12K |
| F1/3 | Right A-pillar fuse box | 7L |
| F1/3MF2 | Multiple fuse 2 | 6K |
| N72/1 | Upper control panel control unit | 16L |
| N72/4 | Left lower control panel | 20L |
| N72/5 | Right lower control panel | 23L |
| W12 | Ground point (center console) | 7H |
| X138/1 | Front center console electrical connector | 6E |
| X18/53 | Driver side cockpit/frame floor assembly electrical connector | 15H |
| Z35/33z1 | Head unit CAN (high) connector sleeve | 11G |
| Z35/34z1 | Head unit CAN (low) connector sleeve | 12G |
