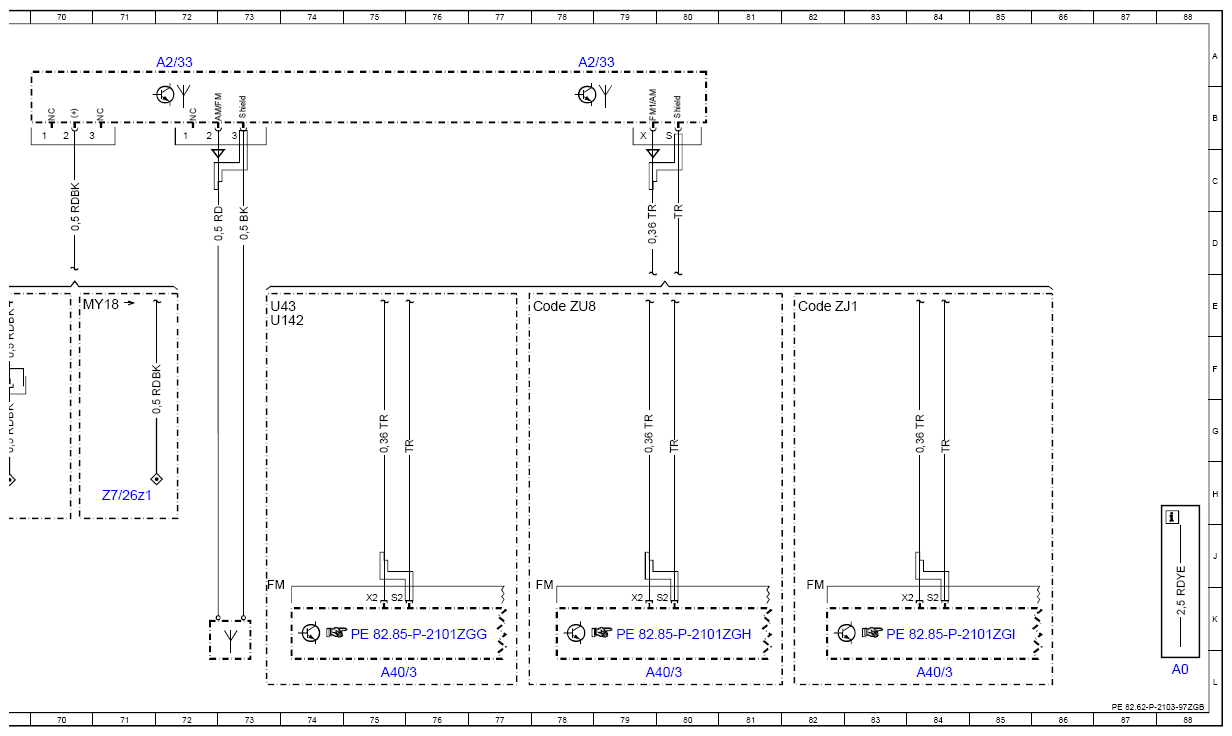

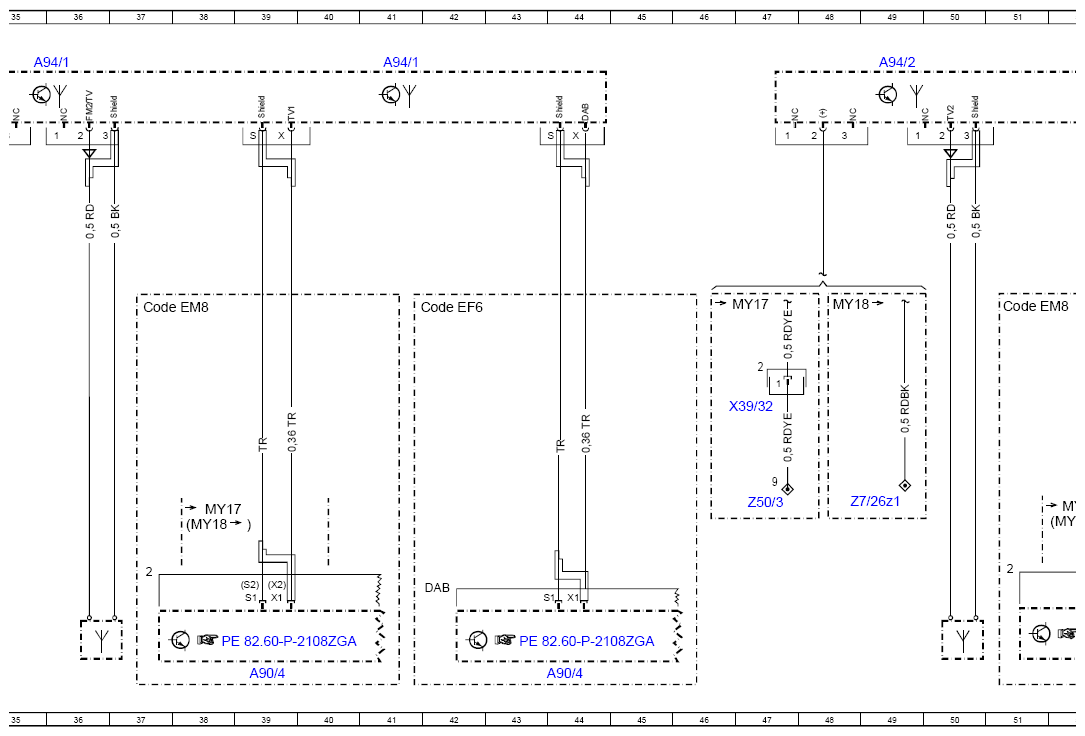

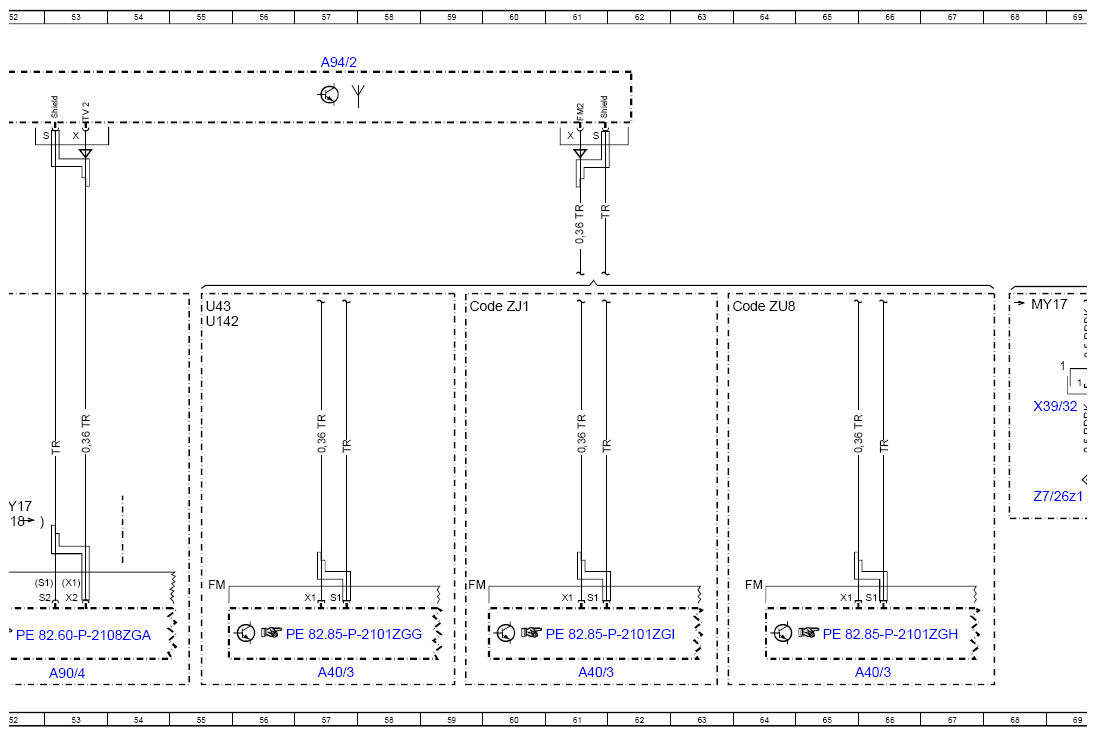

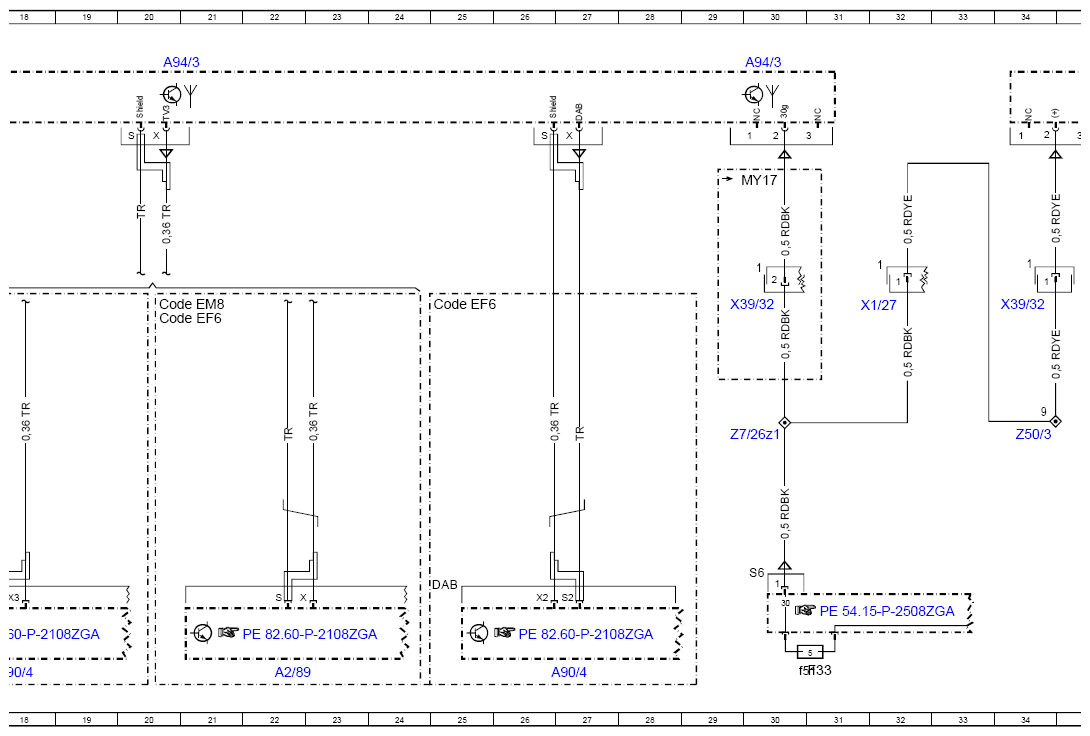

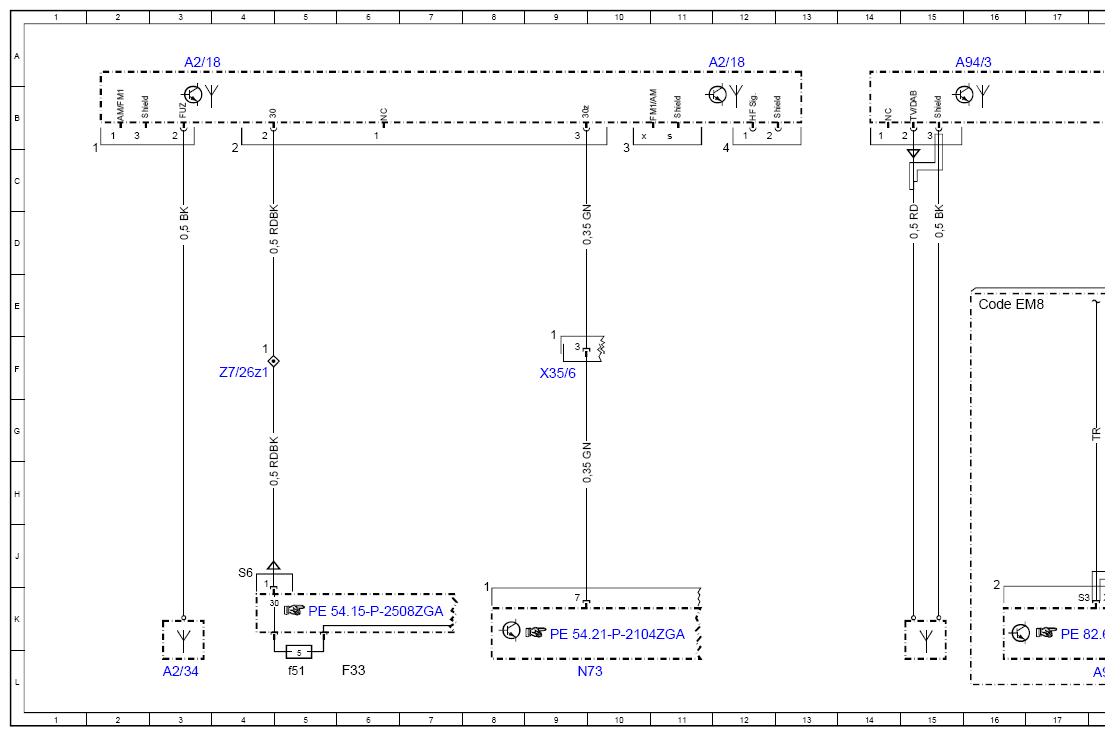

Wiring Diagram For Antenna Module - PE82.62-P-2103-97ZGB
Model 463
as of model year 2017 up to model year 2019
A2/18, A2/33, A94/1, A94/2, A94/3
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 88L |
| A2/18 | CL [ZV] antenna amplifier | 3A |
| A2/18 | CL [ZV] antenna amplifier | 12A |
| A2/33 | AM and FM antenna amplifier | 72A |
| A2/33 | AM and FM antenna amplifier | 78A |
| A2/34 | Central locking antenna | 3L |
| A2/89 | TV antenna splitter | 22L |
| A40/3 | COMAND control unit | 75L |
| A40/3 | COMAND control unit | 79L |
| A40/3 | COMAND control unit | 84L |
| A40/3 | COMAND control unit | 57L |
| A40/3 | COMAND control unit | 61L |
| A40/3 | COMAND control unit | 66L |
| A90/4 | Tuner unit | 18L |
| A90/4 | Tuner unit | 53L |
| A90/4 | Tuner unit | 39L |
| A90/4 | Tuner unit | 44L |
| A90/4 | Tuner unit | 27L |
| A94/1 | TV 1 antenna amplifier | 35A |
| A94/1 | TV 1 antenna amplifier | 41A |
| A94/2 | TV 2 antenna amplifier | 49A |
| A94/2 | TV 2 antenna amplifier | 57A |
| A94/3 | TV 3 and DAB antenna amplifier | 16A |
| A94/3 | TV 3 and DAB antenna amplifier | 30A |
| A94/3 | TV 3 and DAB antenna amplifier | 20A |
| Code EF6 | Digital radio | 25E |
| Code EF6 | Digital radio | 20E |
| Code EF6 | Digital radio | 41E |
| Code EM8 | TV tuner | 16E |
| Code EM8 | TV tuner | 20E |
| Code EM8 | TV tuner | 51E |
| Code EM8 | TV tuner | 37E |
| Code ZJ1 | Japan version | 82E |
| Code ZJ1 | Japan version | 59E |
| Code ZU8 | USA version | 78E |
| Code ZU8 | USA version | 63E |
| F33 | Battery compartment prefuse box | 6L |
| F33 | Battery compartment prefuse box | 31L |
| F33f51 | Fuse 51 | 5L |
| F33f51 | Fuse 51 | 30L |
| N73 | Electronic ignition switch control unit | 9L |
| U142 | Not valid for convertible | 73E |
| U142 | Not valid for convertible | 55E |
| U43 | Valid for ECE | 73E |
| U43 | Valid for ECE | 55E |
| X1/27 | TV/tuner antennas electrical connector | 32E |
| X35/6 | Instrument panel and module box electrical connector | 9F |
| X39/32 | Antenna amplifier electrical connector | 47G |
| X39/32 | Antenna amplifier electrical connector | 69G |
| X39/32 | Antenna amplifier electrical connector | 34E |
| X39/32 | Antenna amplifier electrical connector | 30E |
| Z50/3 | Connector sleeve 3 | 47H |
| Z50/3 | Connector sleeve 3 | 34G |
| Z7/26z1 | Terminal 30 connector sleeve | 4F |
| Z7/26z1 | Terminal 30 connector sleeve | 69H |
| Z7/26z1 | Terminal 30 connector sleeve | 71H |
| Z7/26z1 | Terminal 30 connector sleeve | 49H |
| Z7/26z1 | Terminal 30 connector sleeve | 30G |
