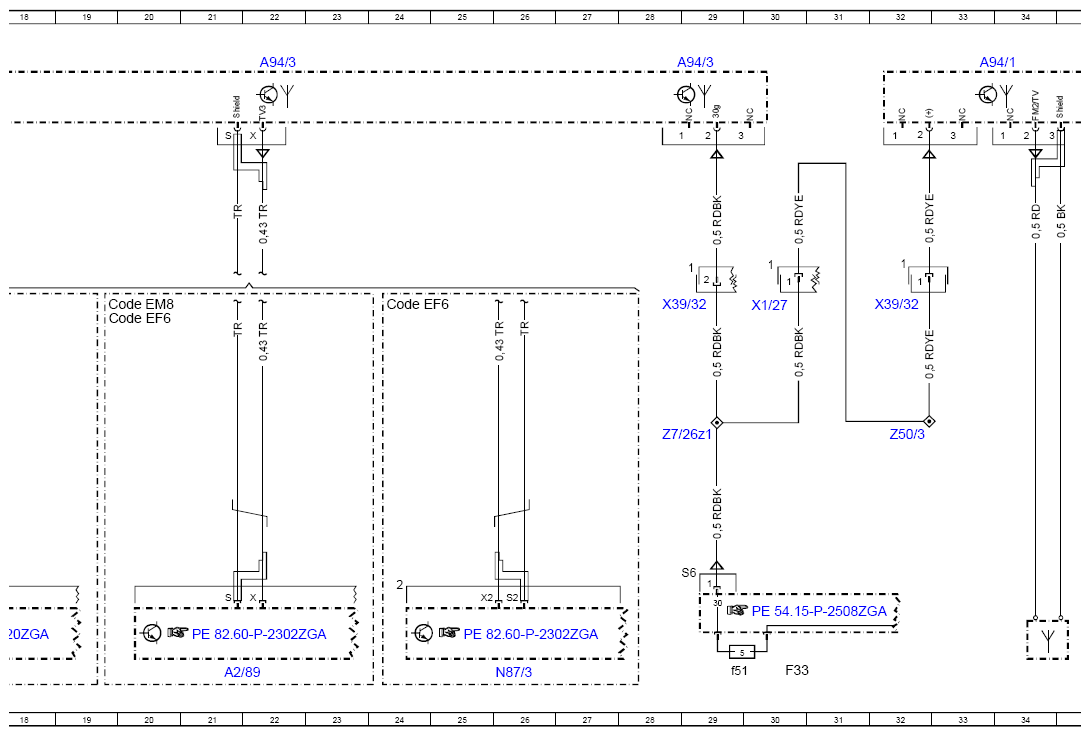

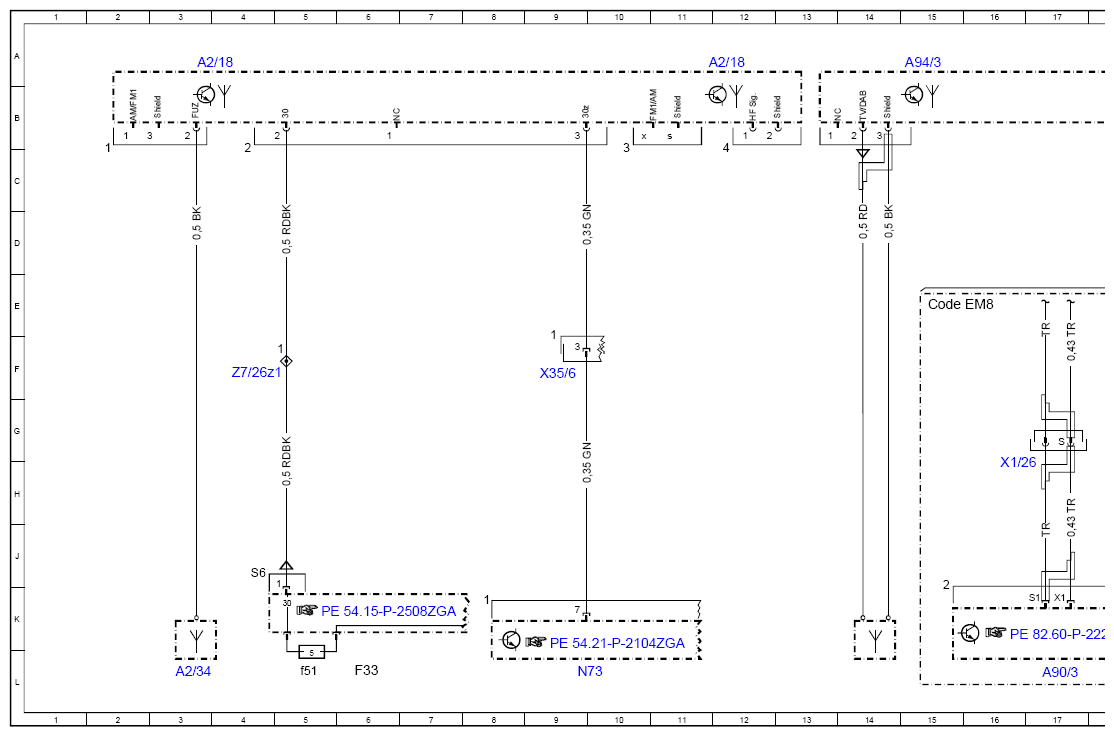

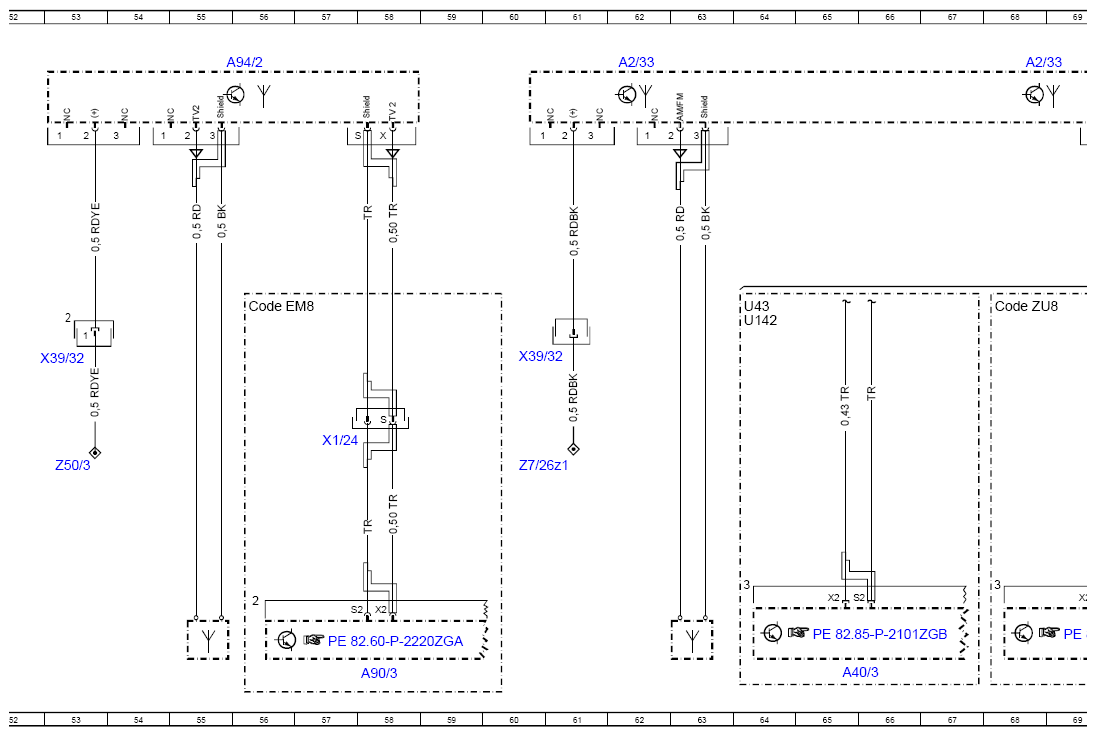

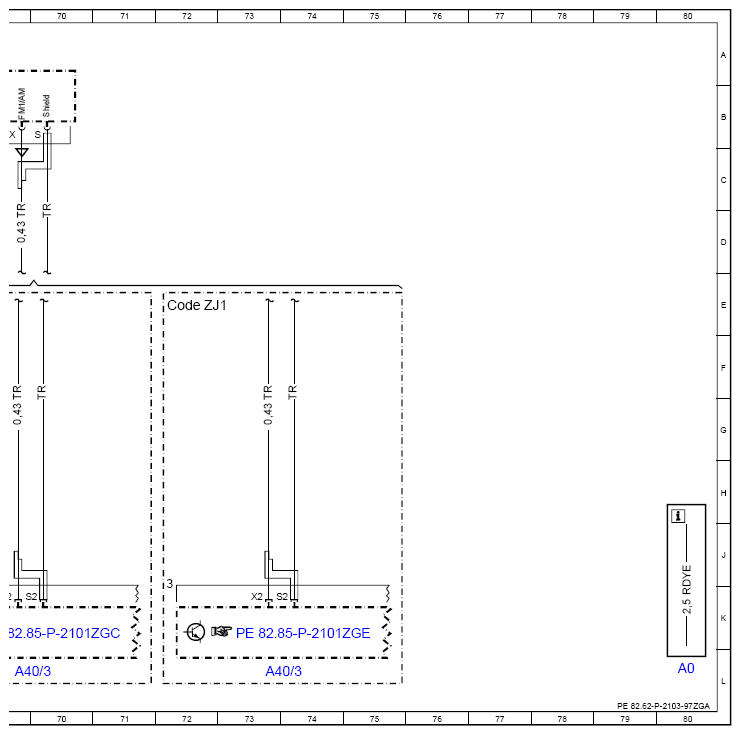

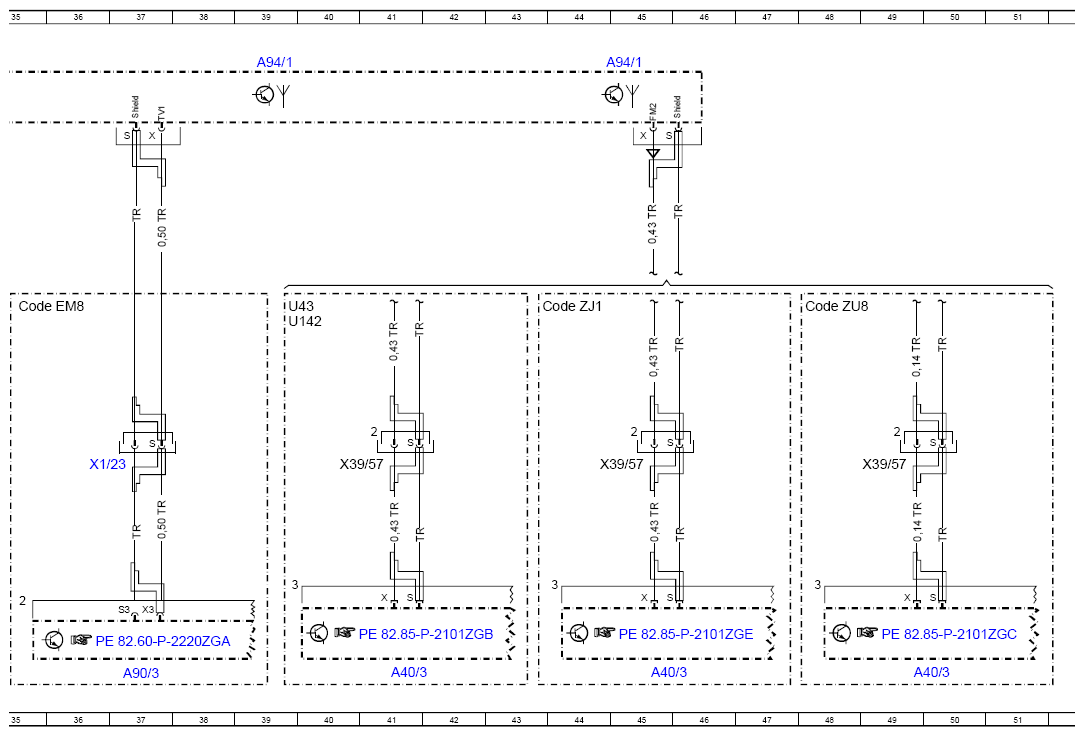

Wiring Diagram For Antenna Module - PE82.62-P-2103-97ZGA
Model 463
as of model year 2013 up to model year 2017
/YoM 12 model refinement package, A2/18, A2/33, A94/1, A94/2, A94/3
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 80L |
| A2/18 | CL [ZV] antenna amplifier | 3A |
| A2/18 | CL [ZV] antenna amplifier | 12A |
| A2/33 | AM and FM antenna amplifier | 62A |
| A2/33 | AM and FM antenna amplifier | 68A |
| A2/34 | Central locking antenna | 3L |
| A2/89 | TV antenna splitter | 21L |
| A40/3 | COMAND control unit | 65L |
| A40/3 | COMAND control unit | 41L |
| A40/3 | COMAND control unit | 45L |
| A40/3 | COMAND control unit | 49L |
| A40/3 | COMAND control unit | 69L |
| A40/3 | COMAND control unit | 73L |
| A90/3 | TV digital tuner | 17L |
| A90/3 | TV digital tuner | 58L |
| A90/3 | TV digital tuner | 37L |
| A94/1 | TV 1 antenna amplifier | 33A |
| A94/1 | TV 1 antenna amplifier | 39A |
| A94/1 | TV 1 antenna amplifier | 45A |
| A94/2 | TV 2 antenna amplifier | 56A |
| A94/3 | TV 3 and DAB antenna amplifier | 15A |
| A94/3 | TV 3 and DAB antenna amplifier | 29A |
| A94/3 | TV 3 and DAB antenna amplifier | 22A |
| Code EF6 | Digital radio | 24E |
| Code EF6 | Digital radio | 19E |
| Code EM8 | TV tuner | 15E |
| Code EM8 | TV tuner | 19E |
| Code EM8 | TV tuner | 56E |
| Code EM8 | TV tuner | 35E |
| Code ZJ1 | Japan version | 43E |
| Code ZJ1 | Japan version | 72E |
| Code ZU8 | USA version | 48E |
| Code ZU8 | USA version | 68E |
| F33 | Battery compartment prefuse box | 6L |
| F33 | Battery compartment prefuse box | 30L |
| F33f51 | Fuse 51 | 5L |
| F33f51 | Fuse 51 | 29L |
| N73 | Electronic ignition switch control unit | 9L |
| N87/3 | Digital Audio Broadcasting control unit | 26L |
| U142 | Not valid for convertible | 39E |
| U142 | Not valid for convertible | 64E |
| U43 | Valid for ECE | 64E |
| U43 | Valid for ECE | 39E |
| X1/23 | TV antenna 1 electrical connector | 36H |
| X1/24 | TV antenna 2 electrical connector | 57G |
| X1/26 | TV antenna 4 electrical connector | 16H |
| X1/27 | TV/tuner antennas electrical connector | 30E |
| X35/6 | Instrument panel and module box electrical connector | 9F |
| X39/32 | Antenna amplifier electrical connector | 32E |
| X39/32 | Antenna amplifier electrical connector | 53F |
| X39/32 | Antenna amplifier electrical connector | 60F |
| X39/32 | Antenna amplifier electrical connector | 29E |
| X39/57 | Bluetooth® module electrical connector | 41H |
| X39/57 | Bluetooth® module electrical connector | 45H |
| X39/57 | Bluetooth® module electrical connector | 49H |
| Z50/3 | Connector sleeve 3 | 32G |
| Z50/3 | Connector sleeve 3 | 53H |
| Z7/26z1 | Terminal 30 connector sleeve | 4F |
| Z7/26z1 | Terminal 30 connector sleeve | 29G |
| Z7/26z1 | Terminal 30 connector sleeve | 60H |
