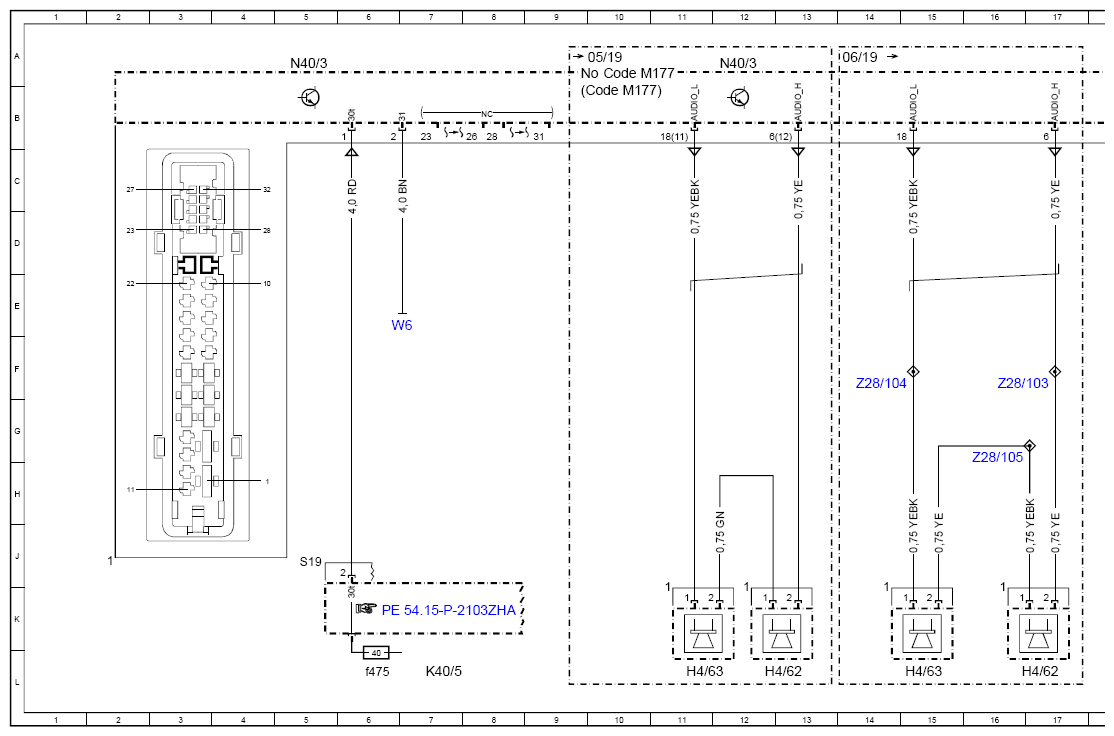

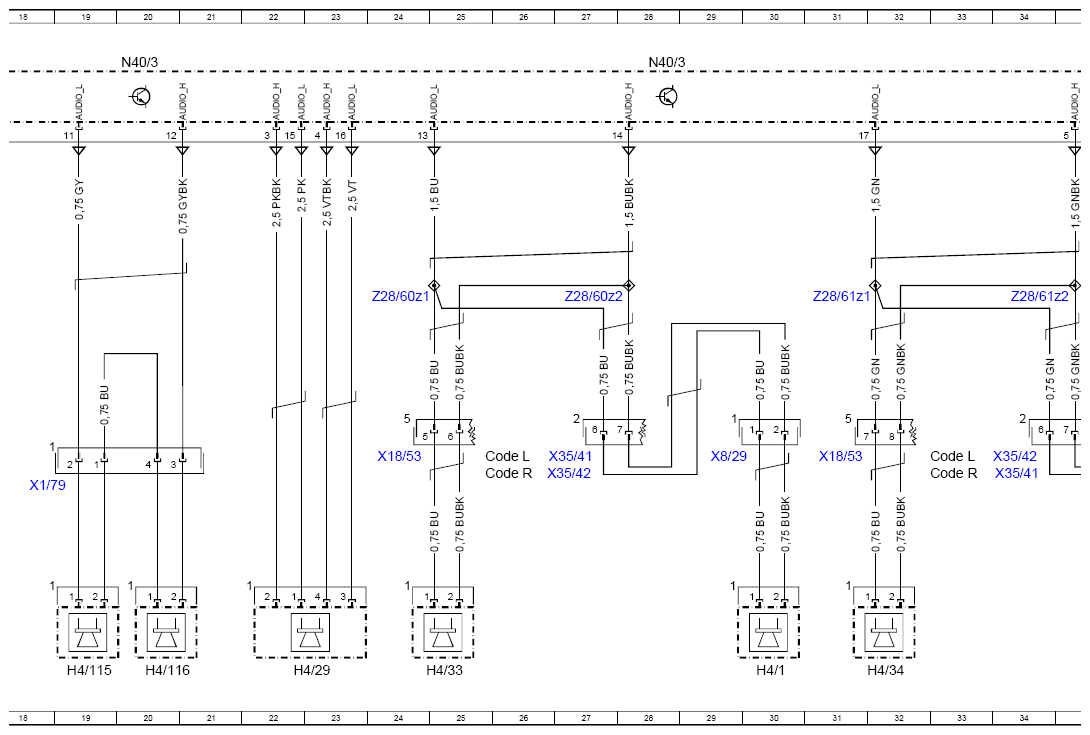

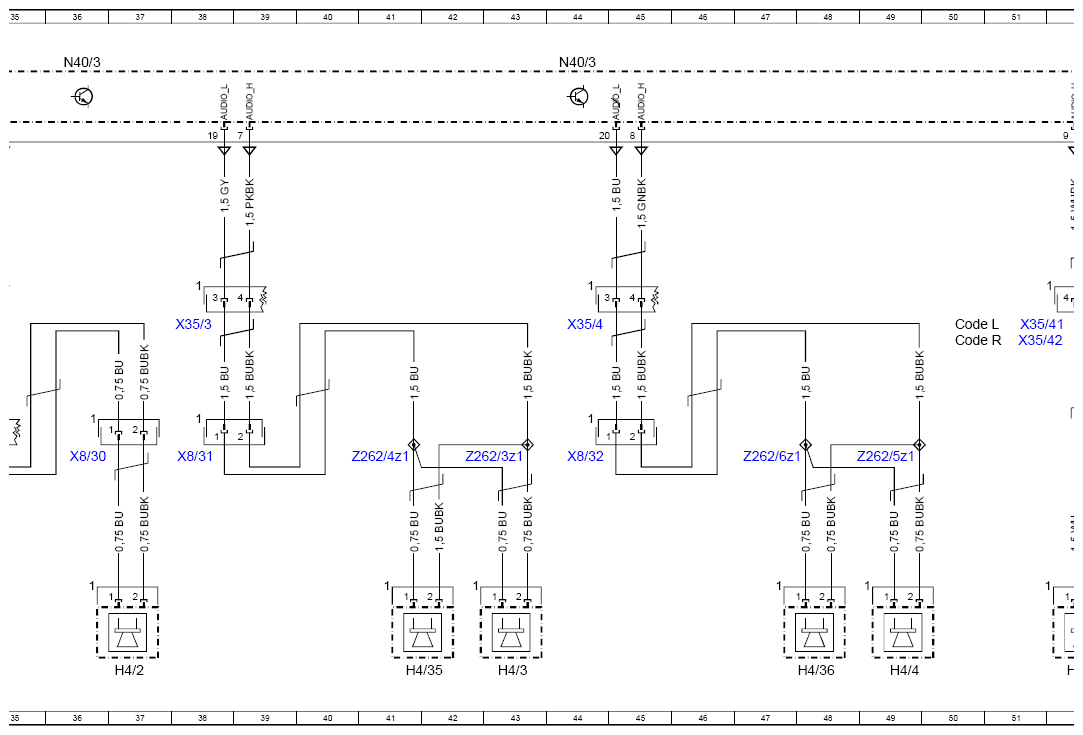

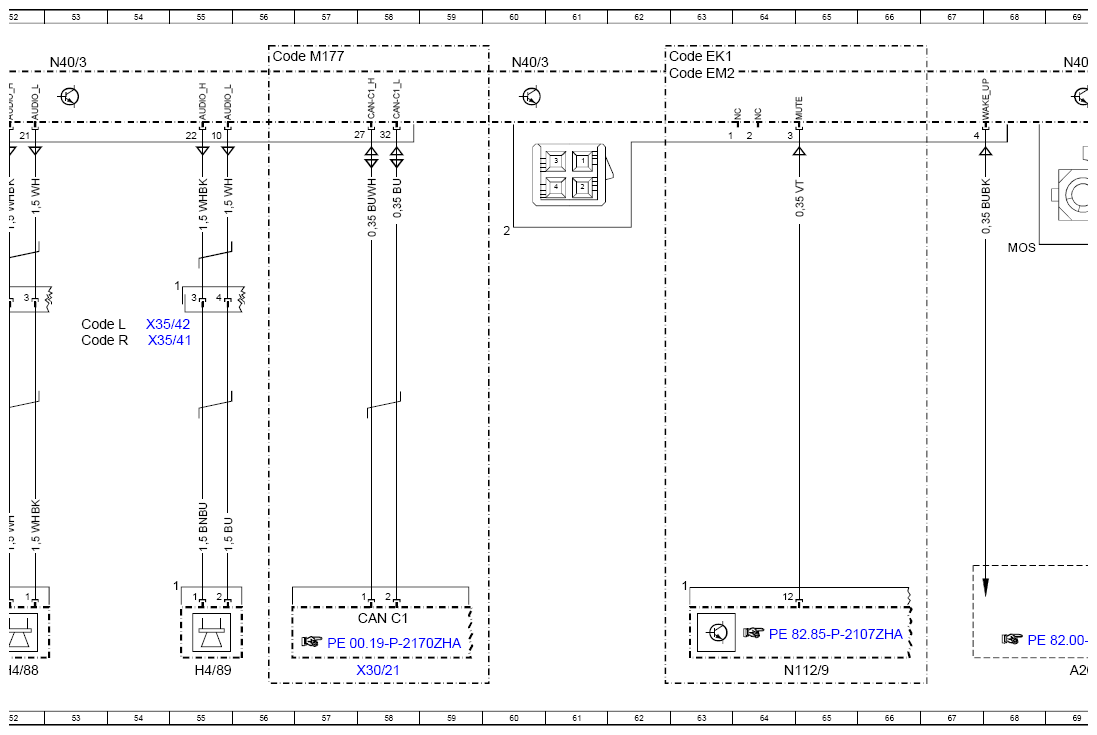

Sound Amplifier Control Unit Wiring Diagram - PE82.62-P-2101-97ZHA
Model 463 (except 463.342)
as of model year 2019
with code EU8 (Burmester® surround sound system)

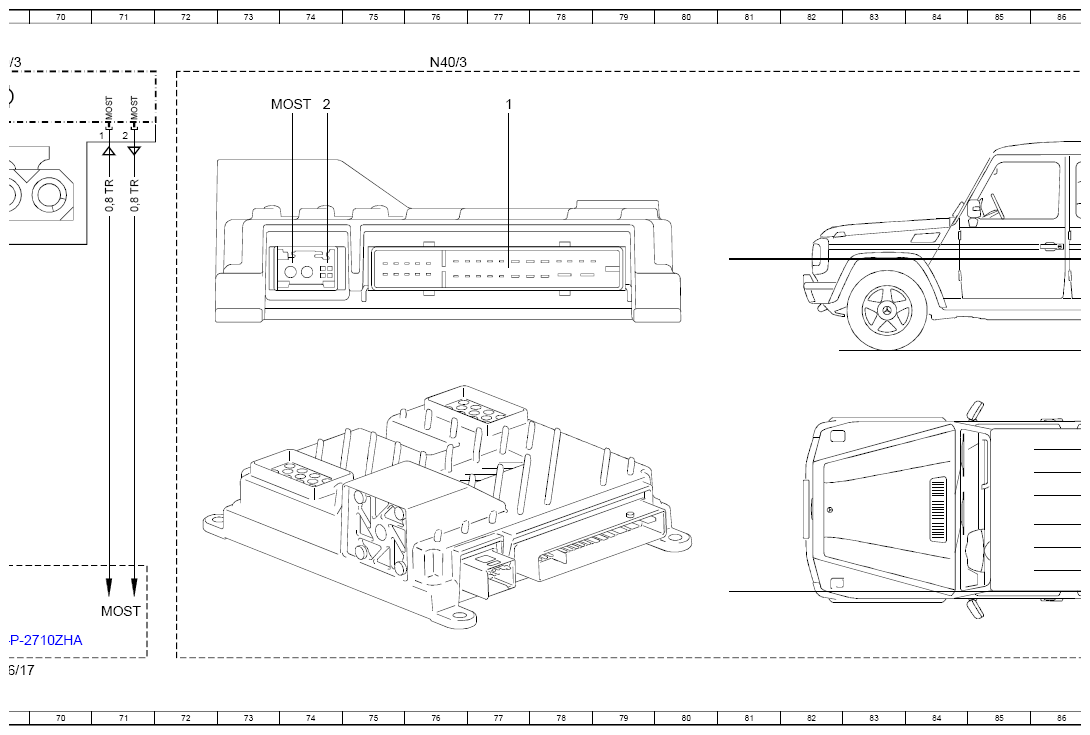

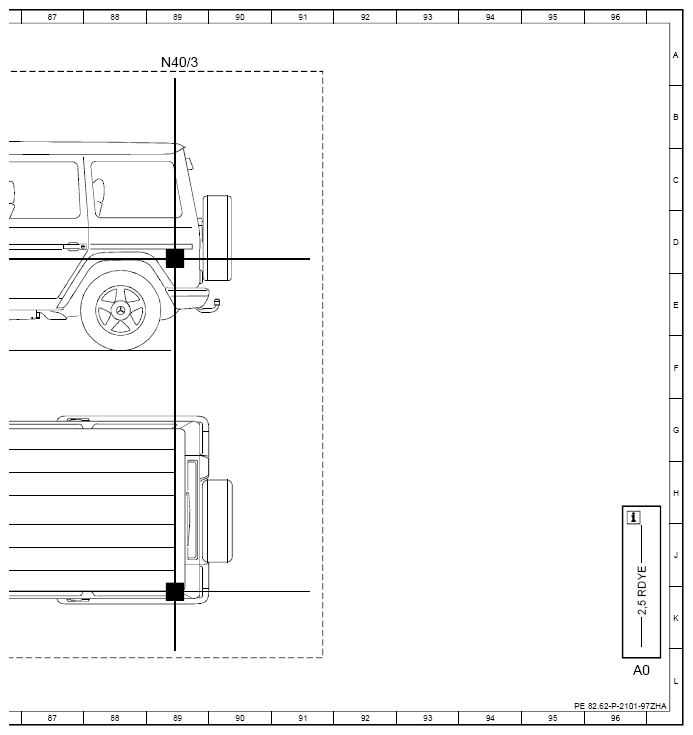

Control unit N40/3
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 96L |
| A26/17 | Head unit | 69L |
| CAN C1 | Drive train CAN | 58K |
| Code EK1 | HERMES LTE communications module | 62A |
| Code EM2 | HERMES UMTS communications module | 62A |
| Code L | LEFT-HAND DRIVE | 25H |
| Code L | LEFT-HAND DRIVE | 32H |
| Code L | LEFT-HAND DRIVE | 50E |
| Code L | LEFT-HAND DRIVE | 53E |
| Code M177 | V8 spark-ignition engine M177 - AMG | 9B |
| Code M177 | V8 spark-ignition engine M177 - AMG | 10A |
| Code M177 | V8 spark-ignition engine M177 - AMG | 56A |
| Code R | RIGHT-HAND DRIVE | 25H |
| Code R | RIGHT-HAND DRIVE | 32H |
| Code R | RIGHT-HAND DRIVE | 50F |
| Code R | RIGHT-HAND DRIVE | 53F |
| H4/1 | Left front door midrange speaker | 30L |
| H4/115 | Left front overhead control panel mid-range speaker | 19L |
| H4/116 | Right front overhead control panel mid-range speaker | 20L |
| H4/2 | Right front door midrange speaker | 37L |
| H4/29 | Woofer | 22L |
| H4/3 | Left rear door midrange speaker | 43L |
| H4/33 | Left instrument panel tweeter | 25L |
| H4/34 | Right instrument panel tweeter | 32L |
| H4/35 | Left rear door tweeter | 41L |
| H4/36 | Right rear door tweeter | 48L |
| H4/4 | Right rear door midrange speaker | 49L |
| H4/62 | Left rear surround sound system midrange speaker | 12L |
| H4/62 | Left rear surround sound system midrange speaker | 17L |
| H4/63 | Right rear surround sound system midrange speaker | 11L |
| H4/63 | Right rear surround sound system midrange speaker | 15L |
| H4/88 | Left front door woofer | 52L |
| H4/89 | Right front door woofer | 55L |
| K40/5 | Rear fuse and relay module | 7L |
| K40/5f475 | Fuse 475 | 6L |
| MOST | Media Oriented System Transport | 71K |
| N112/9 | HERMES control unit | 65L |
| N40/3 | Sound system amplifier control unit | 5A |
| N40/3 | Sound system amplifier control unit | 20A |
| N40/3 | Sound system amplifier control unit | 28A |
| N40/3 | Sound system amplifier control unit | 36A |
| N40/3 | Sound system amplifier control unit | 44A |
| N40/3 | Sound system amplifier control unit | 53A |
| N40/3 | Sound system amplifier control unit | 60A |
| N40/3 | Sound system amplifier control unit | 69A |
| N40/3 | Sound system amplifier control unit | 76A |
| N40/3 | Sound system amplifier control unit | 89A |
| N40/3 | Sound system amplifier control unit | 12A |
| W6 | Left rear wheel well ground point | 6E |
| X1/79 | Overhead control panel mid-range speaker electrical connector | 18H |
| X18/53 | Driver side cockpit/frame floor assembly electrical connector | 24H |
| X18/53 | Driver side cockpit/frame floor assembly electrical connector | 31H |
| X30/21 | Drive train CAN (CAN C1) potential distributor | 58L |
| X35/3 | Left rear door electrical connector | 38E |
| X35/4 | Right rear door electrical connector | 44E |
| X35/41 | Driver door electrical connector | 27H |
| X35/41 | Driver door electrical connector | 34H |
| X35/41 | Driver door electrical connector | 51E |
| X35/41 | Driver door electrical connector | 54F |
| X35/42 | Front passenger door electrical connector | 27H |
| X35/42 | Front passenger door electrical connector | 34H |
| X35/42 | Front passenger door electrical connector | 51F |
| X35/42 | Front passenger door electrical connector | 54E |
| X8/29 | Left door lining electrical connector | 29H |
| X8/30 | Right door lining electrical connector | 36H |
| X8/31 | Left rear door lining electrical connector | 38H |
| X8/32 | Right rear door lining electrical connector | 44H |
| Z262/3z1 | Audio signal LOW connector sleeve | 43G |
| Z262/4z1 | Audio signal HIGH connector sleeve | 41G |
| Z262/5z1 | Audio signal LOW connector sleeve | 49G |
| Z262/6z1 | Audio signal HIGH connector sleeve | 47G |
| Z28/103 | Voltage supply connector sleeve | 16F |
| Z28/104 | Ground connection connector sleeve | 14F |
| Z28/105 | Voltage supply connector sleeve | 16G |
| Z28/60z1 | Audio signal LOW connector sleeve | 24E |
| Z28/60z2 | Audio signal HIGH connector sleeve | 27E |
| Z28/61z1 | Audio signal HIGH connector sleeve | 31E |
| Z28/61z2 | Audio signal LOW connector sleeve | 34E |
