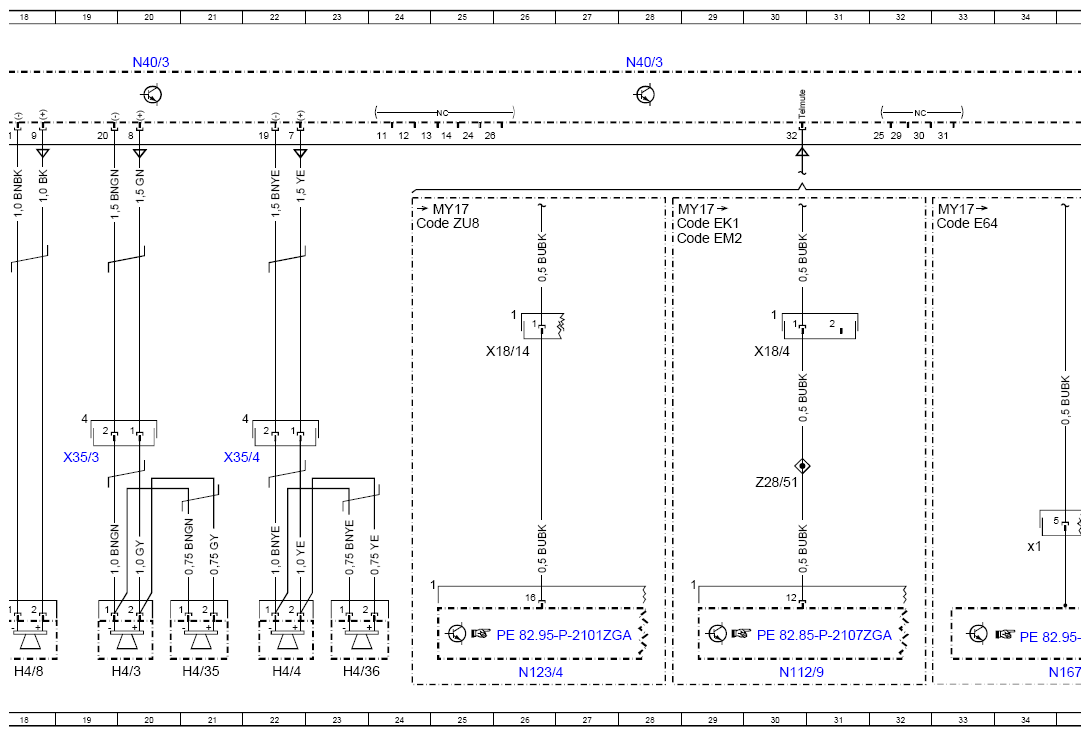

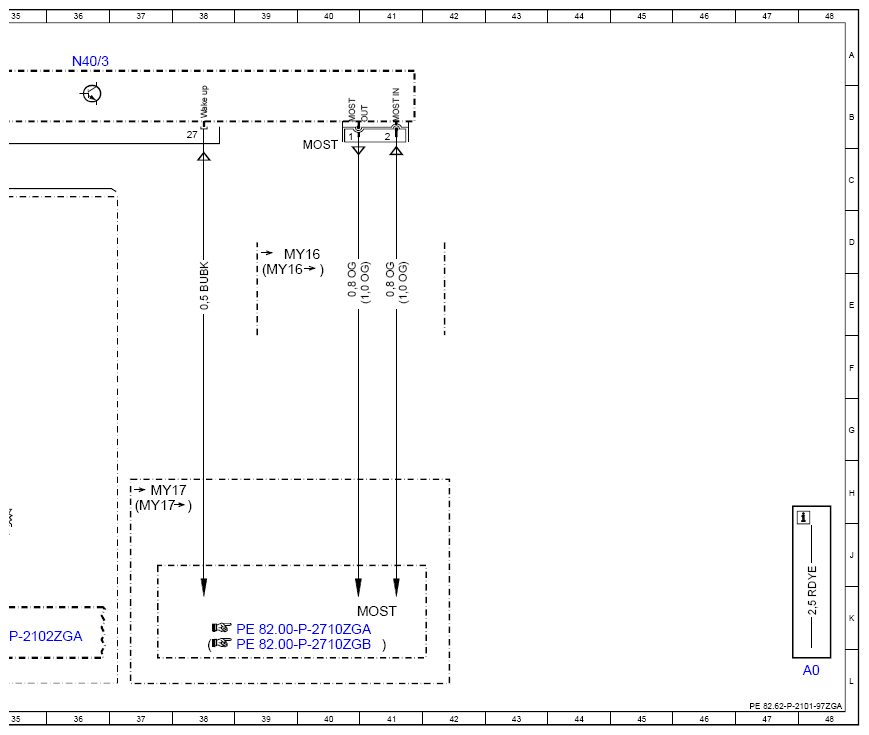

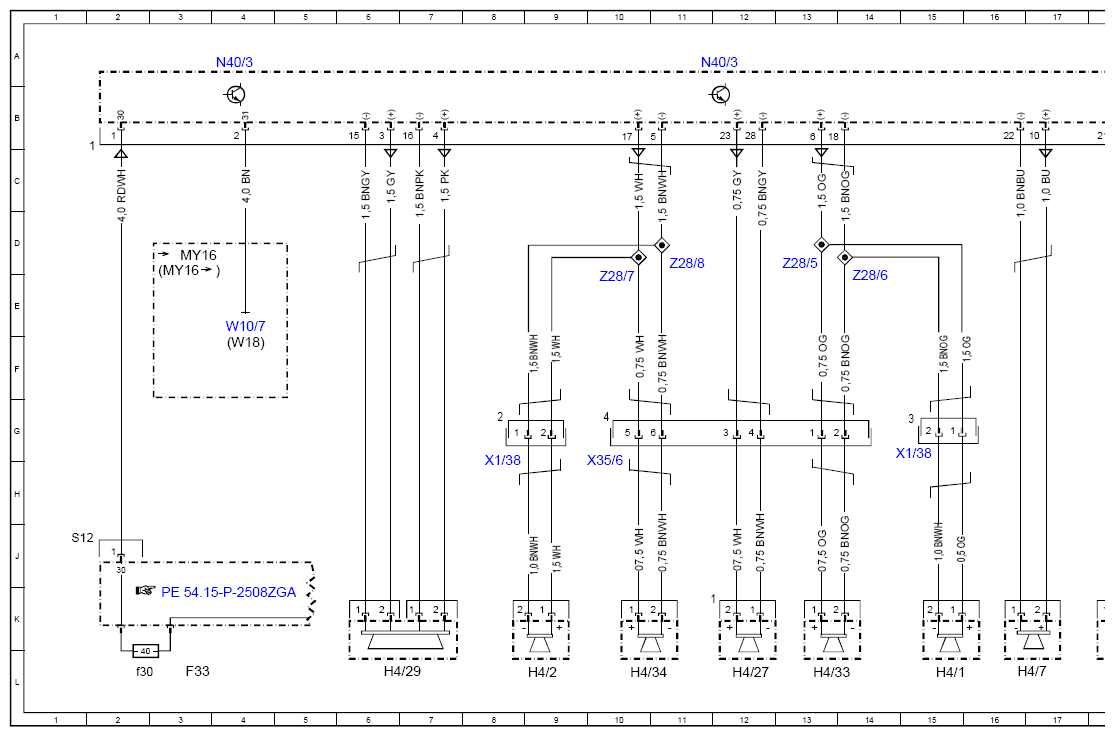

Sound Amplifier Control Unit Wiring Diagram - PE82.62-P-2101-97ZGA
Model 463
as of model year 2013 up to model year 2019
with code EU9 (Harman Kardon® Logic 7® surround sound system)
/YoM 12 model refinement package up to YoM 18 model refinement package, control unit N40/3
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 48L |
| Code E64 | ECALL RUSSIA (GLONASS) | 33D |
| Code EK1 | HERMES LTE communications module | 28D |
| Code EM2 | HERMES UMTS communications module | 28D |
| Code ZU8 | USA version | 24D |
| F33 | Battery compartment prefuse box | 3L |
| F33f30 | Fuse 30 | 2L |
| H4/1 | Left front door midrange speaker | 15L |
| H4/2 | Right front door midrange speaker | 9L |
| H4/27 | Center instrument panel speaker | 12L |
| H4/29 | Woofer | 6L |
| H4/3 | Left rear door midrange speaker | 20L |
| H4/33 | Left instrument panel tweeter | 13L |
| H4/34 | Right instrument panel tweeter | 10L |
| H4/35 | Left rear door tweeter | 21L |
| H4/36 | Right rear door tweeter | 23L |
| H4/4 | Right rear door midrange speaker | 22L |
| H4/7 | Left rear surround speaker | 16L |
| H4/8 | Right rear surround speaker | 18L |
| MOST | Media Oriented System Transport | 41K |
| N112/9 | HERMES control unit | 30L |
| N123/4 | Emergency call system control unit | 26L |
| N167 | E-Call Russia (GLONASS) control unit | 35L |
| N167x1 | E-Call Russia (GLONASS) control unit electrical connector 1 | 34J |
| N40/3 | Sound system amplifier control unit | 4A |
| N40/3 | Sound system amplifier control unit | 11A |
| N40/3 | Sound system amplifier control unit | 20A |
| N40/3 | Sound system amplifier control unit | 28A |
| N40/3 | Sound system amplifier control unit | 36A |
| W10/7 | Left battery recess ground point | 4E |
| W18 | Left front seat crossmember ground point | 4F |
| X1/38 | Left front door sound system electrical connector | 8H |
| X1/38 | Left front door sound system electrical connector | 15G |
| X18/14 | Sound system vehicle interior electrical connector | 26F |
| X18/4 | Electrical connector, sound system | 30F |
| X35/3 | Left rear door electrical connector | 19H |
| X35/4 | Right rear door electrical connector | 21H |
| X35/6 | Instrument panel and module box electrical connector | 10H |
| Z28/5 | Left front door speaker group connector sleeve (+ signal) | 13D |
| Z28/51 | Telephone mute connector sleeve | 30H |
| Z28/6 | Left front door speaker group connector sleeve (- signal) | 14E |
| Z28/7 | Right front door speaker group connector sleeve (+ signal) | 10E |
| Z28/8 | Right front door speaker group connector sleeve (- signal) | 11D |
