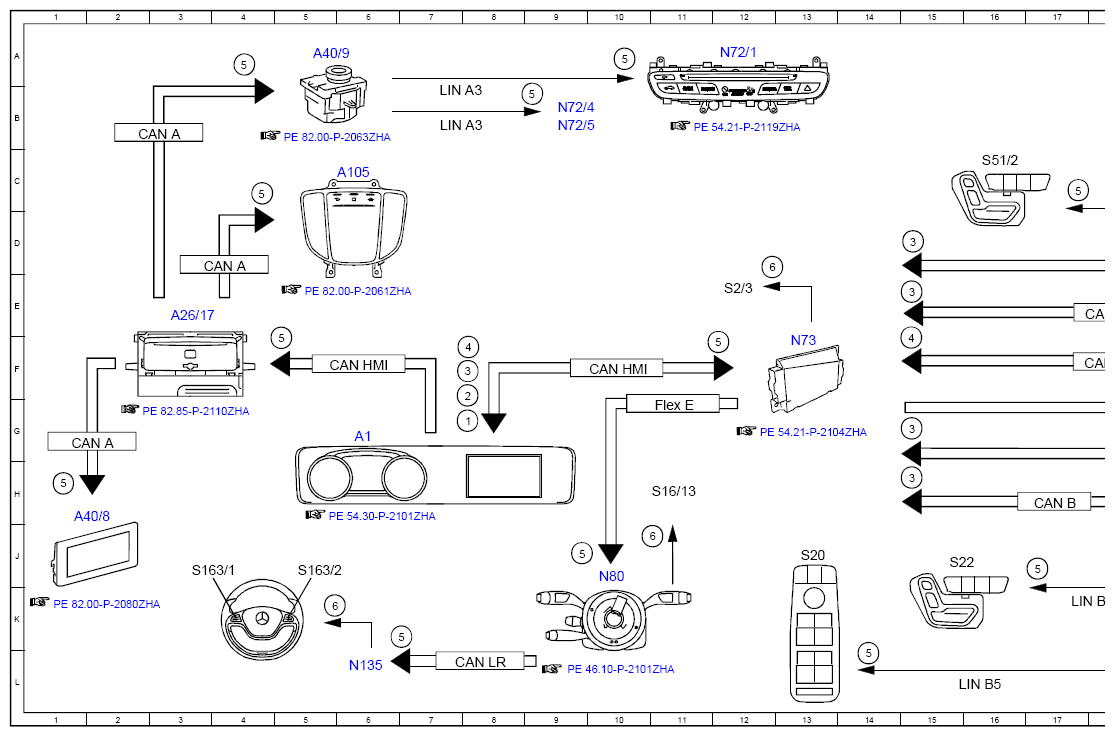

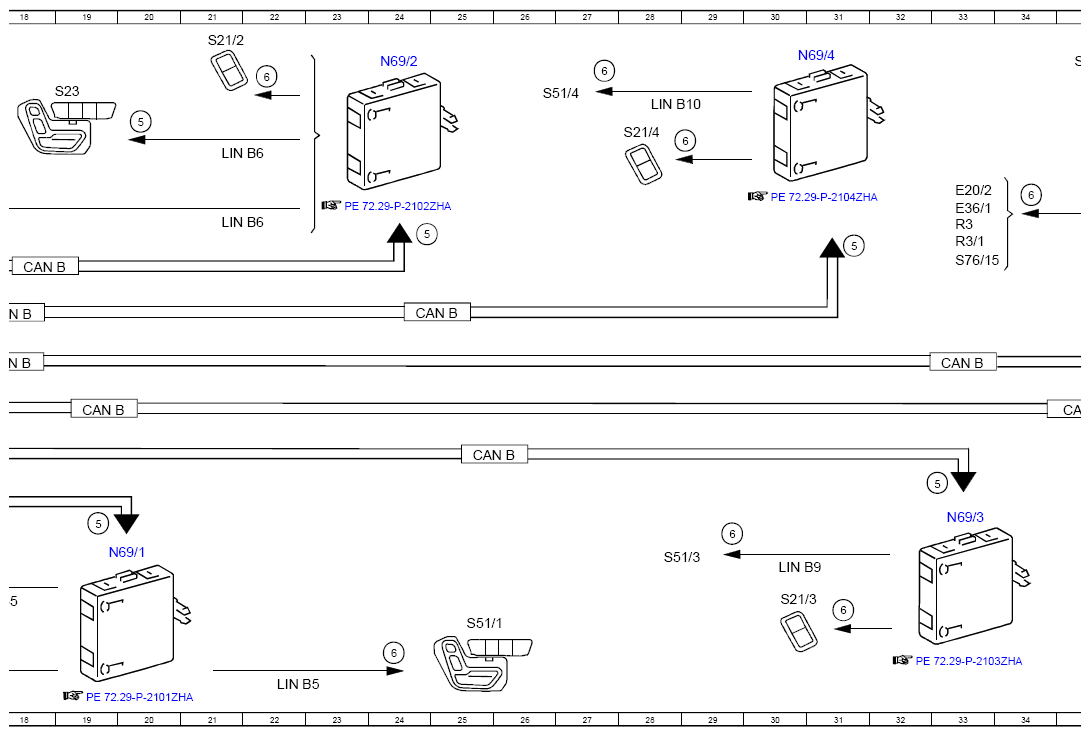

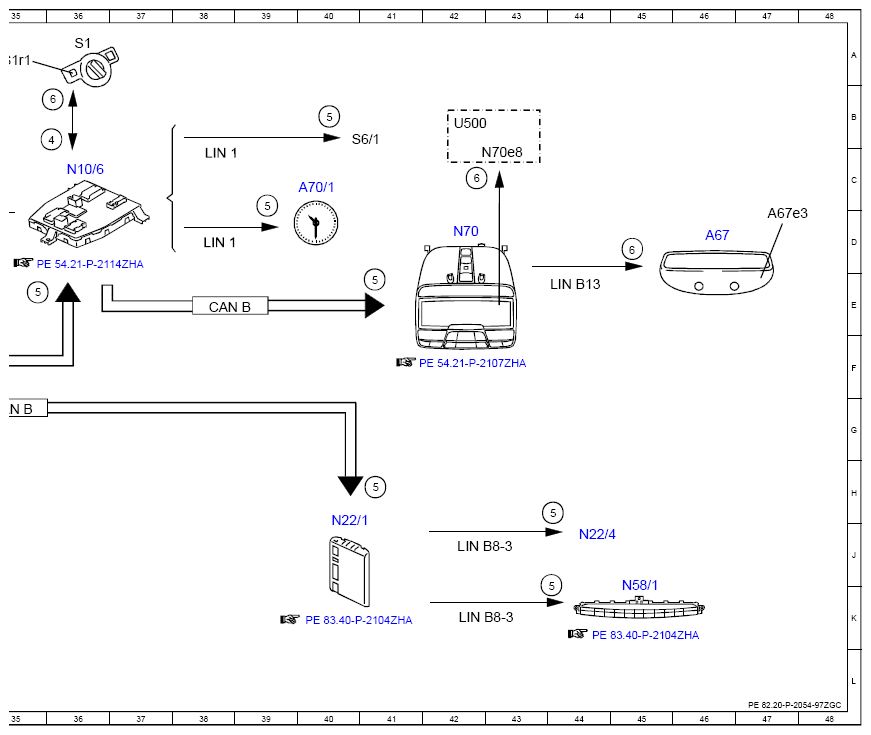

Search And Symbol Illumination Electrical Function Schematic - PE82.20-P-2054-97ZGC
Model 463 (except 463.342)
as of model year 2019
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Central locking, status | 8G |
| 2 | Circuit 15, status | 8G |
| 3 | Door rotary tumbler switch, status | 8F |
| 3 | Door rotary tumbler switch, status | 15D |
| 3 | Door rotary tumbler switch, status | 15E |
| 3 | Door rotary tumbler switch, status | 15H |
| 3 | Door rotary tumbler switch, status | 15G |
| 4 | Instrument illumination brightness control, status | 36B |
| 4 | Instrument illumination brightness control, status | 8F |
| 4 | Instrument illumination brightness control, status | 15F |
| 5 | Circuit 58d, status | 44K |
| 5 | Circuit 58d, status | 44H |
| 5 | Circuit 58d, status | 14L |
| 5 | Circuit 58d, status | 17J |
| 5 | Circuit 58d, status | 19J |
| 5 | Circuit 58d, status | 33H |
| 5 | Circuit 58d, status | 41H |
| 5 | Circuit 58d, status | 31D |
| 5 | Circuit 58d, status | 24D |
| 5 | Circuit 58d, status | 12F |
| 5 | Circuit 58d, status | 9J |
| 5 | Circuit 58d, status | 7K |
| 5 | Circuit 58d, status | 5F |
| 5 | Circuit 58d, status | 9B |
| 5 | Circuit 58d, status | 10A |
| 5 | Circuit 58d, status | 4C |
| 5 | Circuit 58d, status | 40B |
| 5 | Circuit 58d, status | 20B |
| 5 | Circuit 58d, status | 41E |
| 5 | Circuit 58d, status | 17C |
| 5 | Circuit 58d, status | 4A |
| 5 | Circuit 58d, status | 1H |
| 5 | Circuit 58d, status | 39C |
| 5 | Circuit 58d, status | 36D |
| 6 | Button/symbol illumination, actuation | 45D |
| 6 | Button/symbol illumination, actuation | 36B |
| 6 | Button/symbol illumination, actuation | 5K |
| 6 | Button/symbol illumination, actuation | 11J |
| 6 | Button/symbol illumination, actuation | 29B |
| 6 | Button/symbol illumination, actuation | 27A |
| 6 | Button/symbol illumination, actuation | 34C |
| 6 | Button/symbol illumination, actuation | 31K |
| 6 | Button/symbol illumination, actuation | 29J |
| 6 | Button/symbol illumination, actuation | 22A |
| 6 | Button/symbol illumination, actuation | 24L |
| 6 | Button/symbol illumination, actuation | 12E |
| 6 | Button/symbol illumination, actuation | 42C |
| A1 | Instrument cluster | 6G |
| A105 | Touchpad | 6C |
| A26/17 | Head unit | 3E |
| A40/8 | Audio/COMAND display | 1H |
| A40/9 | Audio/COMAND control panel | 5A |
| A67 | Inside rearview mirror | 46D |
| A67e3 | Ambient lamp | 47D |
| A70/1 | Analog clock | 40C |
| CAN A | Telematics CAN | 4D |
| CAN A | Telematics CAN | 3B |
| CAN A | Telematics CAN | 1G |
| CAN B | Interior CAN | 17H |
| CAN B | Interior CAN | 35G |
| CAN B | Interior CAN | 18D |
| CAN B | Interior CAN | 24E |
| CAN B | Interior CAN | 18E |
| CAN B | Interior CAN | 33F |
| CAN B | Interior CAN | 18F |
| CAN B | Interior CAN | 19G |
| CAN B | Interior CAN | 25G |
| CAN B | Interior CAN | 38E |
| CAN HMI | User interface CAN | 10F |
| CAN HMI | User interface CAN | 6F |
| CAN LR | Steering wheel CAN | 8L |
| E20/2 | Front center console cup holder illumination | 33C |
| E36/1 | Center console armrest stowage compartment switch and controls illumination | 33D |
| Flex E | Chassis FlexRay | 11G |
| LIN 1 | Instrument panel LIN | 38D |
| LIN 1 | Instrument panel LIN | 38C |
| LIN A3 | LCP LIN | 7B |
| LIN A3 | LCP LIN | 7B |
| LIN B10 | Right rear door LIN | 28B |
| LIN B13 | Roof LIN | 44E |
| LIN B5 | Left front door LIN | 16L |
| LIN B5 | Left front door LIN | 17K |
| LIN B5 | Left front door LIN | 22L |
| LIN B6 | Right front door LIN | 21C |
| LIN B6 | Right front door LIN | 21D |
| LIN B8 | 3 AC operation LIN | 42K |
| LIN B8 | 3 AC operation LIN | 42J |
| LIN B9 | Left rear door LIN | 30J |
| N10/6 | Front SAM control unit | 36C |
| N135 | Steering wheel electronics | 6L |
| N22/1 | Climate control unit | 40J |
| N22/4 | Rear AC control unit | 44J |
| N58/1 | Climate control operating unit | 45K |
| N69/1 | Left front door control unit | 19J |
| N69/2 | Right front door control unit | 24A |
| N69/3 | Left rear door control unit | 33H |
| N69/4 | Right rear door control unit | 31A |
| N70 | Overhead control panel control unit | 42D |
| N70e8 | Eyeglass box illumination | 42C |
| N72/1 | Upper control panel control unit | 12A |
| N72/4 | Left lower control panel | 9B |
| N72/5 | Right lower control panel | 9B |
| N73 | Electronic ignition switch control unit | 13F |
| N80 | Steering column module control unit | 10J |
| R3 | Front cigarette lighter with ashtray illumination | 33D |
| R3/1 | Cigarette lighter with ashtray illumination, rear | 33D |
| S1 | Exterior lights switch | 36A |
| S16/13 | DIRECT SELECT lever | 11H |
| S163/1 | Instrument cluster multifunction steering wheel button group | 3J |
| S163/2 | Head unit multifunction steering wheel button group | 5J |
| S1r1 | Instrument illumination brightness control | 35A |
| S2/3 | KEYLESS GO start/stop button | 12E |
| S20 | Driver-side power window and outside mirror adjustment switch group | 13J |
| S21/2 | Passenger-side power window switch | 21A |
| S21/3 | Left rear power window switch | 30K |
| S21/4 | Right rear power window switch | 28B |
| S22 | Left front seat adjustment switch group | 15J |
| S23 | Right front seat adjustment switch group | 19B |
| S51/1 | Left front seat climate control and central locking switch group | 25K |
| S51/2 | Right front seat climate control and central locking switch group | 16C |
| S51/3 | Left rear seat heaters button | 28J |
| S51/4 | Right rear seat heaters button | 26B |
| S6/1 | Driver-side instrument panel button group | 40B |
| S76/15 | Electric parking brake switch | 33D |
| U500 | 42B |
