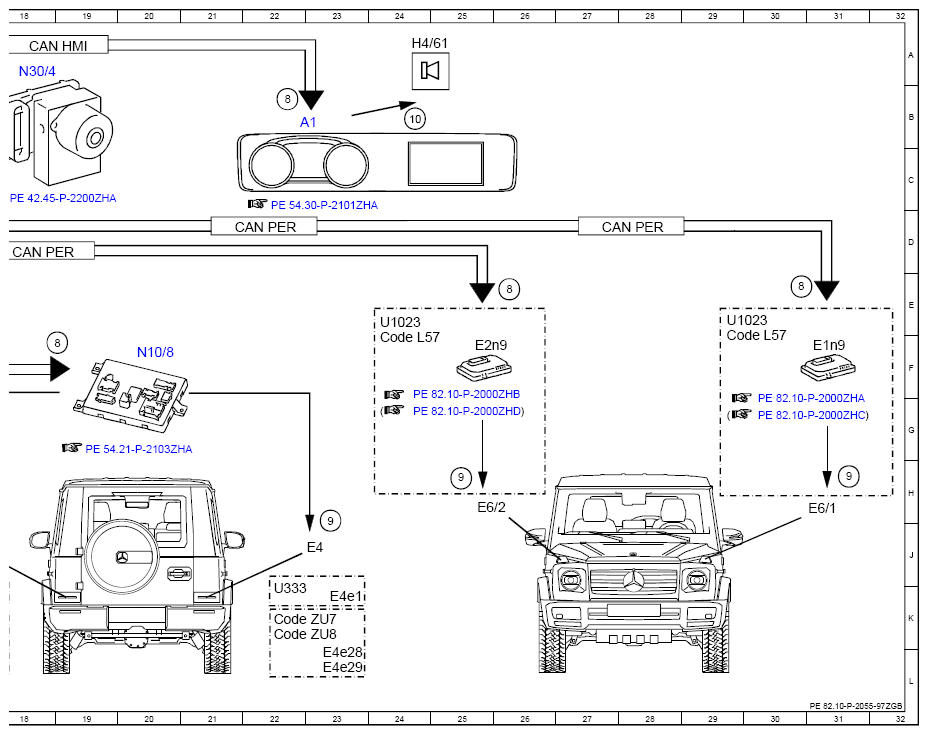

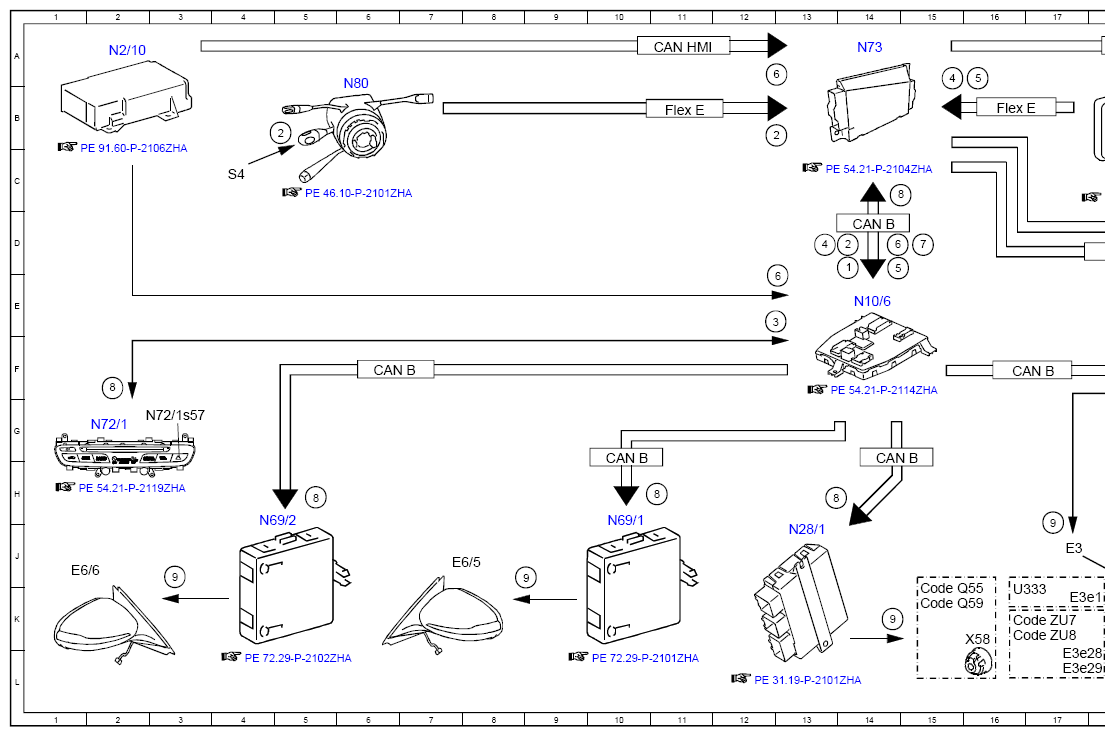

Electrical Function Schematic, Turn Signal Light Actuation - PE82.10-P-2055-97ZGB
Model 463 (except 463.342)
as of model year 2019
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 14D |
| 10 | Speaker, actuation | 24B |
| 2 | Combination switch, status | 5B |
| 2 | Combination switch, status | 12B |
| 2 | Combination switch, status | 14D |
| 3 | Hazard warning system button, status | 12E |
| 4 | Emergency stop, signal | 13D |
| 4 | Emergency stop, signal | 15A |
| 5 | Vehicle speed, signal | 15D |
| 5 | Vehicle speed, signal | 16A |
| 6 | Crash, signal | 13E |
| 6 | Crash, signal | 15D |
| 6 | Crash, signal | 13A |
| 7 | Central locking, status | 15D |
| 8 | Flasher frequency, signal | 5H |
| 8 | Flasher frequency, signal | 2F |
| 8 | Flasher frequency, signal | 11H |
| 8 | Flasher frequency, signal | 13H |
| 8 | Flasher frequency, signal | 14C |
| 8 | Flasher frequency, signal | 19F |
| 8 | Flasher frequency, signal | 26E |
| 8 | Flasher frequency, signal | 22B |
| 8 | Flasher frequency, signal | 31E |
| 9 | Turn signal lamp, actuation | 3J |
| 9 | Turn signal lamp, actuation | 14K |
| 9 | Turn signal lamp, actuation | 8J |
| 9 | Turn signal lamp, actuation | 17J |
| 9 | Turn signal lamp, actuation | 23J |
| 9 | Turn signal lamp, actuation | 25H |
| 9 | Turn signal lamp, actuation | 31H |
| A1 | Instrument cluster | 22B |
| CAN B | Interior CAN | 16F |
| CAN B | Interior CAN | 6F |
| CAN B | Interior CAN | 10H |
| CAN B | Interior CAN | 14H |
| CAN B | Interior CAN | 14D |
| CAN HMI | User interface CAN | 11A |
| CAN HMI | User interface CAN | 18A |
| CAN PER | Peripherals CAN | 22D |
| CAN PER | Peripherals CAN | 18D |
| CAN PER | Peripherals CAN | 28D |
| Code L57 | IHC Light | 29F |
| Code L57 | IHC Light | 24F |
| Code Q55 | Trailer hitch ball head, high | 15K |
| Code Q59 | Trailer hitch, removable | 15K |
| Code ZU7 | Canada version | 16K |
| Code ZU7 | Canada version | 22K |
| Code ZU8 | USA version | 16K |
| Code ZU8 | USA version | 22K |
| E1n9 | Left headlamp control unit | 31F |
| E2n9 | Right headlamp control unit | 25F |
| E3 | Left rear lamp unit | 17J |
| E3e1 | Left rear turn signal lamp | 17K |
| E3e28 | Outer left turn signal light, brake light and taillight | 17L |
| E3e29 | Inner left turn signal light, brake light and taillight | 17L |
| E4 | Right tail lamp | 23J |
| E4e1 | Right turn signal lamp | 23K |
| E4e28 | Outer right turn signal light, brake light and taillight | 23L |
| E4e29 | Inner left turn signal light, brake light and taillight | 23L |
| E6/1 | Left turn signal lamp | 31H |
| E6/2 | Right turn signal lamp | 25H |
| E6/5 | Left outside mirror turn signal lamp | 7J |
| E6/6 | Right outside mirror turn signal lamp | 1J |
| Flex E | Chassis FlexRay | 16B |
| Flex E | Chassis FlexRay | 11B |
| H4/61 | Instrument cluster speaker | 24A |
| N10/6 | Front SAM control unit | 14E |
| N10/8 | Rear control unit | 20F |
| N2/10 | Supplemental restraint system control unit | 2A |
| N28/1 | Trailer recognition control unit | 13J |
| N30/4 | Electronic Stability Program control unit | 18A |
| N69/1 | Left front door control unit | 10J |
| N69/2 | Right front door control unit | 4J |
| N72/1 | Upper control panel control unit | 2G |
| N72/1s57 | Hazard warning system button | 2G |
| N73 | Electronic ignition switch control unit | 14A |
| N80 | Steering column module control unit | 6B |
| S4 | Combination switch | 4C |
| U1023 | Valid except code L57 (IHC Light) | 29E |
| U1023 | Valid except code L57 (IHC Light) | 24E |
| U333 | Valid for all except USA and Canada | 16K |
| U333 | Valid for all except USA and Canada | 22K |
| X58 | Trailer socket | 16K |
