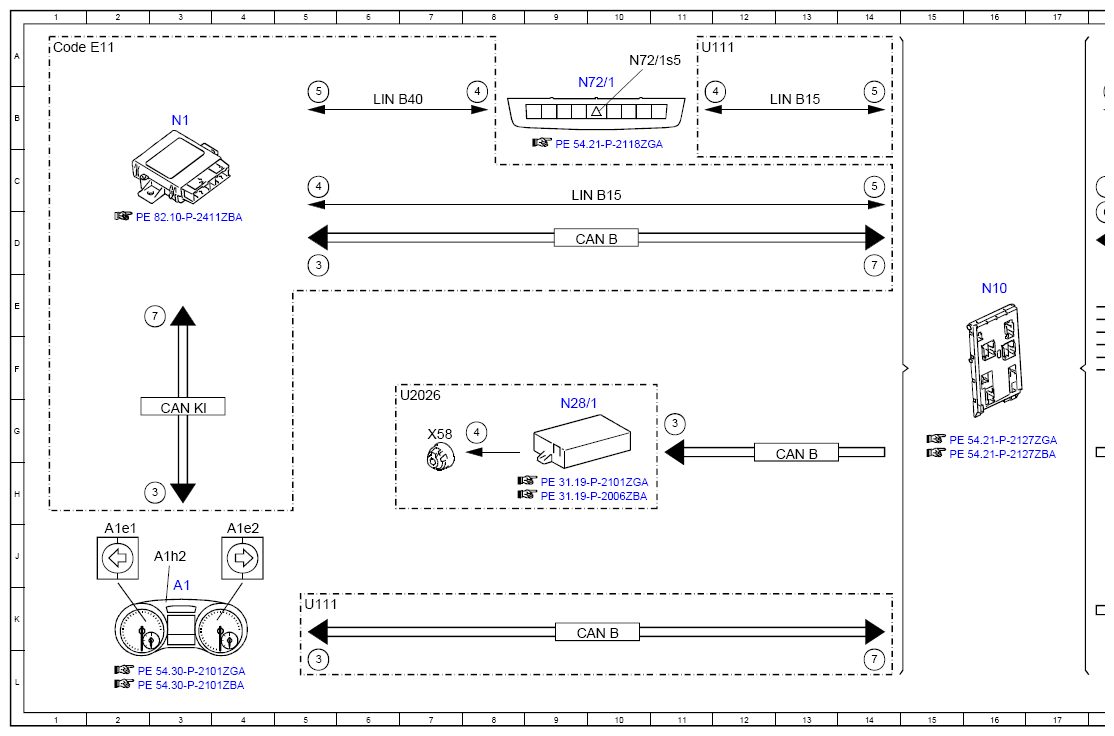

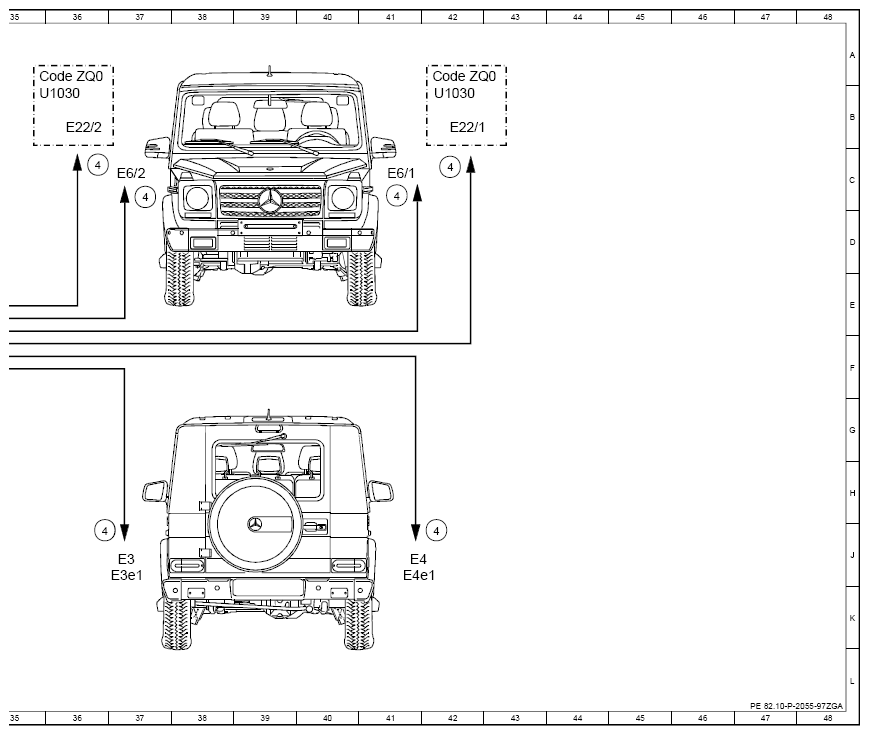

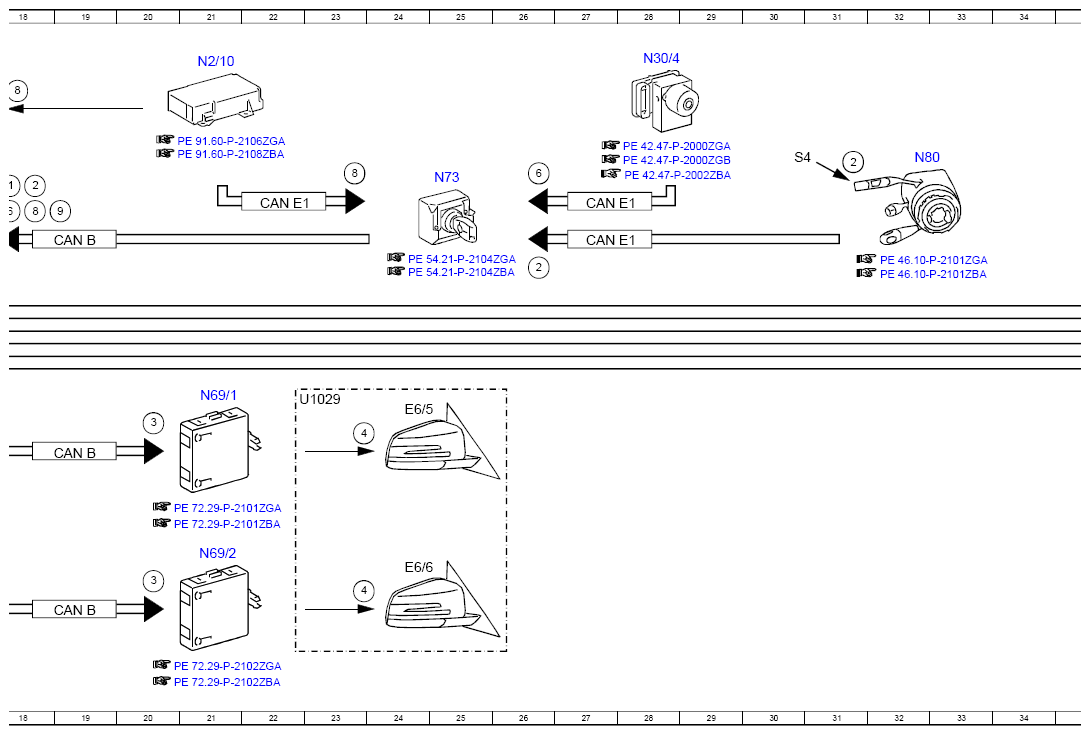

Electrical Function Schematic, Turn Signal Light Actuation - PE82.10-P-2055-97ZGA
Model 463 (except 463.342)
as of model year 2013 up to model year 2019
Model 463.342
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 18C |
| 2 | Combination switch, status | 31C |
| 2 | Combination switch, status | 26D |
| 2 | Combination switch, status | 18C |
| 3 | Flasher frequency, signal | 3H |
| 3 | Flasher frequency, signal | 5L |
| 3 | Flasher frequency, signal | 11G |
| 3 | Flasher frequency, signal | 20K |
| 3 | Flasher frequency, signal | 20G |
| 3 | Flasher frequency, signal | 5D |
| 4 | Turn signal lamp, actuation | 36J |
| 4 | Turn signal lamp, actuation | 42J |
| 4 | Turn signal lamp, actuation | 37C |
| 4 | Turn signal lamp, actuation | 36C |
| 4 | Turn signal lamp, actuation | 41C |
| 4 | Turn signal lamp, actuation | 42C |
| 4 | Turn signal lamp, actuation | 8G |
| 4 | Turn signal lamp, actuation | 5C |
| 4 | Turn signal lamp, actuation | 8B |
| 4 | Turn signal lamp, actuation | 12B |
| 4 | Turn signal lamp, actuation | 23K |
| 4 | Turn signal lamp, actuation | 23G |
| 5 | Hazard warning system button, status | 5B |
| 5 | Hazard warning system button, status | 14C |
| 5 | Hazard warning system button, status | 14B |
| 6 | Emergency stop, signal | 18C |
| 6 | Emergency stop, signal | 26C |
| 7 | Vehicle speed, signal | 3E |
| 7 | Vehicle speed, signal | 14K |
| 7 | Vehicle speed, signal | 14D |
| 8 | Crash, signal | 18C |
| 8 | Crash, signal | 18B |
| 8 | Crash, signal | 23C |
| 9 | Central locking, status | 19C |
| A1 | Instrument cluster | 3K |
| A1e1 | Left turn signal indicator light | 2J |
| A1e2 | Right turn signal indicator light | 4J |
| A1h2 | Turn signal light function check, acoustic | 3J |
| CAN B | Interior CAN | 10K |
| CAN B | Interior CAN | 13G |
| CAN B | Interior CAN | 19K |
| CAN B | Interior CAN | 19G |
| CAN B | Interior CAN | 10D |
| CAN B | Interior CAN | 19D |
| CAN E1 | Chassis CAN 1 | 27D |
| CAN E1 | Chassis CAN 1 | 27C |
| CAN E1 | Chassis CAN 1 | 22C |
| CAN KI | Instrument cluster CAN | 3G |
| Code E11 | Stealth lights with convoy marking | 1A |
| Code ZQ0 | G 500 4x42 | 35A |
| Code ZQ0 | G 500 4x42 | 42A |
| E22/1 | Left additional turn signal lamp | 42B |
| E22/2 | Right additional turn signal lamp | 36B |
| E3 | Left rear lamp unit | 37J |
| E3e1 | Left rear turn signal lamp | 37J |
| E4 | Right rear lamp unit | 41J |
| E4e1 | Right rear turn signal lamp | 41J |
| E6/1 | Left turn signal lamp | 41C |
| E6/2 | Right turn signal lamp | 37C |
| E6/5 | Left outside mirror turn signal lamp | 24G |
| E6/6 | Right outside mirror turn signal lamp | 24J |
| LIN B15 | Battery sensor LIN | 9C |
| LIN B15 | Battery sensor LIN | 13B |
| LIN B40 | Stealth lights LIN | 6B |
| N1 | Stealth lights control unit | 3B |
| N10 | SAM control unit | 16E |
| N2/10 | Supplemental restraint system control unit | 21A |
| N28/1 | Trailer recognition control unit | 9G |
| N30/4 | Electronic Stability Program control unit | 28A |
| N69/1 | Left front door control unit | 21G |
| N69/2 | Right front door control unit | 21J |
| N72/1 | Upper control panel control unit | 9B |
| N72/1s5 | Hazard warning system button | 10A |
| N73 | Electronic ignition switch control unit | 25C |
| N80 | Steering column module control unit | 32C |
| S4 | Combination switch | 30C |
| U1029 | Not valid for model 463.342 | 22G |
| U1030 | Valid for model 463.342 | 35B |
| U1030 | Valid for model 463.342 | 42B |
| U111 | Not valid for code E11 (Stealth lights with convoy marking) | 5K |
| U111 | Not valid for code E11 (Stealth lights with convoy marking) | 11A |
| U2026 | Not valid for model 463.242 | 7G |
| X58 | Trailer socket | 7G |
