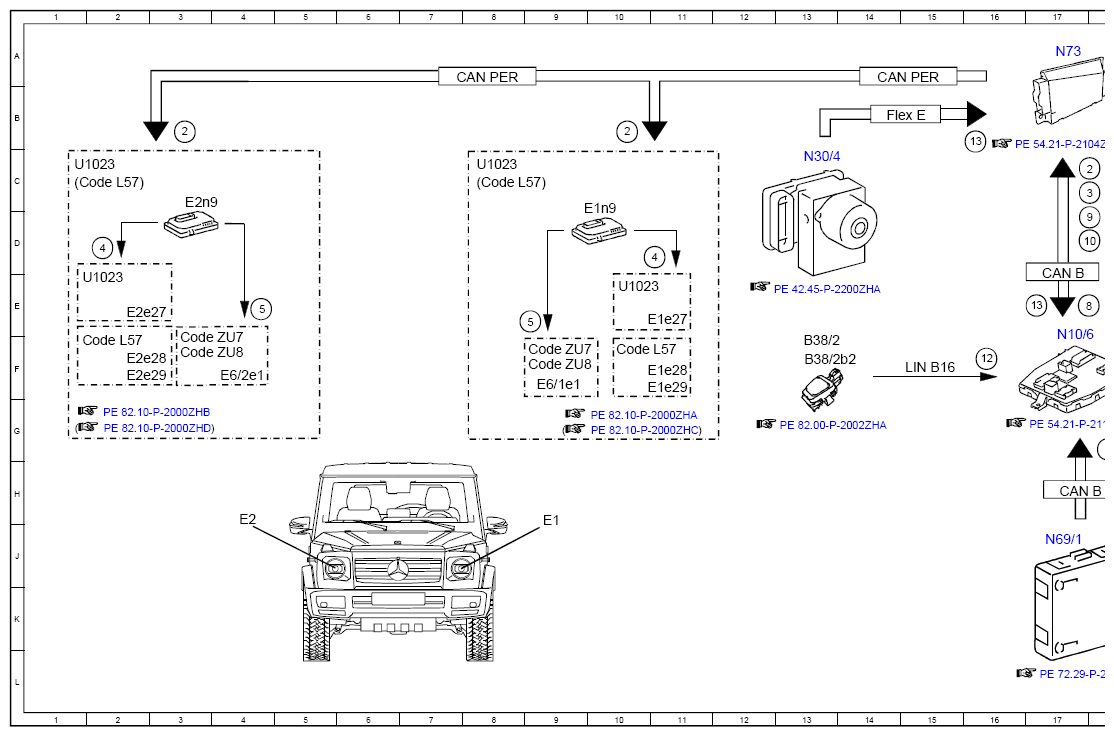

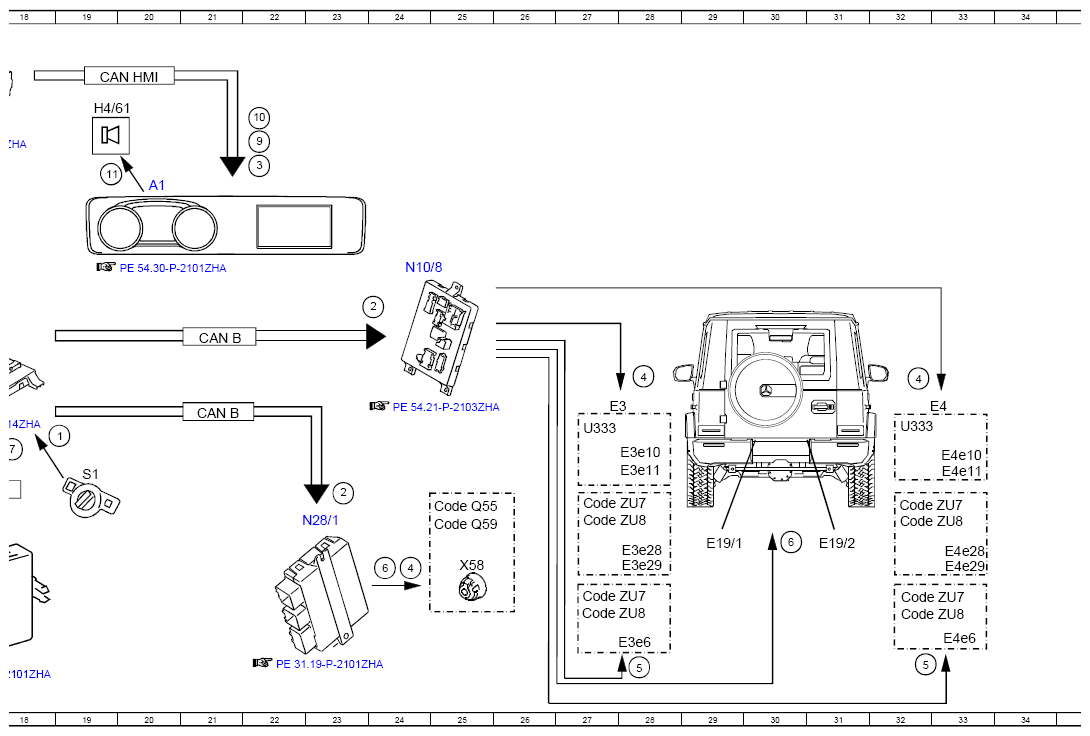

Electrical Function Schematic, Standing Light/Parking Lights Actuation - PE82.10-P-2054-97ZGB
Model 463 (except 463.342)
as of model year 2019
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Exterior lights switch, status | 19G |
| 10 | Warning tone, request | 17D |
| 10 | Warning tone, request | 22B |
| 11 | Speaker, actuation | 19C |
| 12 | Low beams, request | 16F |
| 13 | Vehicle speed, signal | 17E |
| 13 | Vehicle speed, signal | 16B |
| 2 | Standing and parking lights, request | 3B |
| 2 | Standing and parking lights, request | 10B |
| 2 | Standing and parking lights, request | 17C |
| 2 | Standing and parking lights, request | 23H |
| 2 | Standing and parking lights, request | 24E |
| 3 | Standing lights indicator lamp, request | 17C |
| 3 | Standing lights indicator lamp, request | 22C |
| 4 | Standing and parking lights, actuation | 2D |
| 4 | Standing and parking lights, actuation | 11D |
| 4 | Standing and parking lights, actuation | 32F |
| 4 | Standing and parking lights, actuation | 28F |
| 4 | Standing and parking lights, actuation | 24J |
| 5 | Side-marker lamp, actuation | 4E |
| 5 | Side-marker lamp, actuation | 9E |
| 5 | Side-marker lamp, actuation | 28L |
| 5 | Side-marker lamp, actuation | 32L |
| 6 | License plate lamp, actuation | 24J |
| 6 | License plate lamp, actuation | 30J |
| 7 | Door rotary tumbler switch, status | 18G |
| 8 | Circuit 15, status | 17E |
| 9 | Instrument cluster message, request | 18D |
| 9 | Instrument cluster message, request | 22C |
| A1 | Instrument cluster | 20C |
| B38/2 | Rain/light sensor with additional functions | 13F |
| B38/2b2 | Light sensor | 13F |
| CAN B | Interior CAN | 17H |
| CAN B | Interior CAN | 17E |
| CAN B | Interior CAN | 21G |
| CAN B | Interior CAN | 21F |
| CAN HMI | User interface CAN | 19A |
| CAN PER | Peripherals CAN | 8A |
| CAN PER | Peripherals CAN | 14A |
| Code L57 | IHC Light | 1C |
| Code L57 | IHC Light | 1F |
| Code L57 | IHC Light | 10F |
| Code L57 | IHC Light | 8C |
| Code Q55 | Trailer hitch ball head, high | 25H |
| Code Q59 | Trailer hitch, removable | 25J |
| Code ZU7 | Canada version | 3F |
| Code ZU7 | Canada version | 9F |
| Code ZU7 | Canada version | 27H |
| Code ZU7 | Canada version | 27K |
| Code ZU7 | Canada version | 32K |
| Code ZU7 | Canada version | 32H |
| Code ZU8 | USA version | 3F |
| Code ZU8 | USA version | 9F |
| Code ZU8 | USA version | 27K |
| Code ZU8 | USA version | 27H |
| Code ZU8 | USA version | 32J |
| Code ZU8 | USA version | 32K |
| E1 | Left front lamp unit | 9H |
| E19/1 | Left license plate lamp | 29J |
| E19/2 | Right license plate lamp | 31J |
| E1e27 | Left position light and daytime running light | 10E |
| E1e28 | Inner left position light and daytime running light | 10F |
| E1e29 | Outer left position light and daytime running light | 10F |
| E1n9 | Left headlamp control unit | 9D |
| E2 | Right front lamp unit | 4H |
| E2e27 | Right position light and daytime running light | 2E |
| E2e28 | Inner right position light and daytime running light | 2F |
| E2e29 | Outer right position light and daytime running light | 2F |
| E2n9 | Right headlamp control unit | 3C |
| E3 | Left rear lamp unit | 27G |
| E3e10 | Inner left stop lamp and tail lamp | 28G |
| E3e11 | Outer left brake light and taillight | 28H |
| E3e28 | Outer left turn signal light, brake light and taillight | 28J |
| E3e29 | Inner left turn signal light, brake light and taillight | 28J |
| E3e6 | Left rear side marker lamp | 27K |
| E4 | Right tail lamp | 32G |
| E4e10 | Inner right brake light and taillight | 33G |
| E4e11 | Outer right brake light and taillight | 33H |
| E4e28 | Outer right turn signal light, brake light and taillight | 33J |
| E4e29 | Inner left turn signal light, brake light and taillight | 33J |
| E4e6 | Right rear side-marker lamp | 33K |
| E6/1e1 | Left front side-marker lamp | 9F |
| E6/2e1 | Right front side-marker lamp | 4F |
| Flex E | Chassis FlexRay | 14B |
| H4/61 | Instrument cluster speaker | 19B |
| LIN B16 | Rain and light sensor LIN | 15F |
| N10/6 | Front SAM control unit | 17F |
| N10/8 | Rear control unit | 24D |
| N28/1 | Trailer recognition control unit | 23J |
| N30/4 | Electronic Stability Program control unit | 13C |
| N69/1 | Left front door control unit | 17J |
| N73 | Electronic ignition switch control unit | 17A |
| S1 | Light switch module | 19H |
| U1023 | Valid except code L57 (IHC Light) | 1C |
| U1023 | Valid except code L57 (IHC Light) | 1E |
| U1023 | Valid except code L57 (IHC Light) | 10E |
| U1023 | Valid except code L57 (IHC Light) | 8C |
| U333 | Valid for all except USA and Canada | 27G |
| U333 | Valid for all except USA and Canada | 32G |
| X58 | Trailer socket | 25J |
