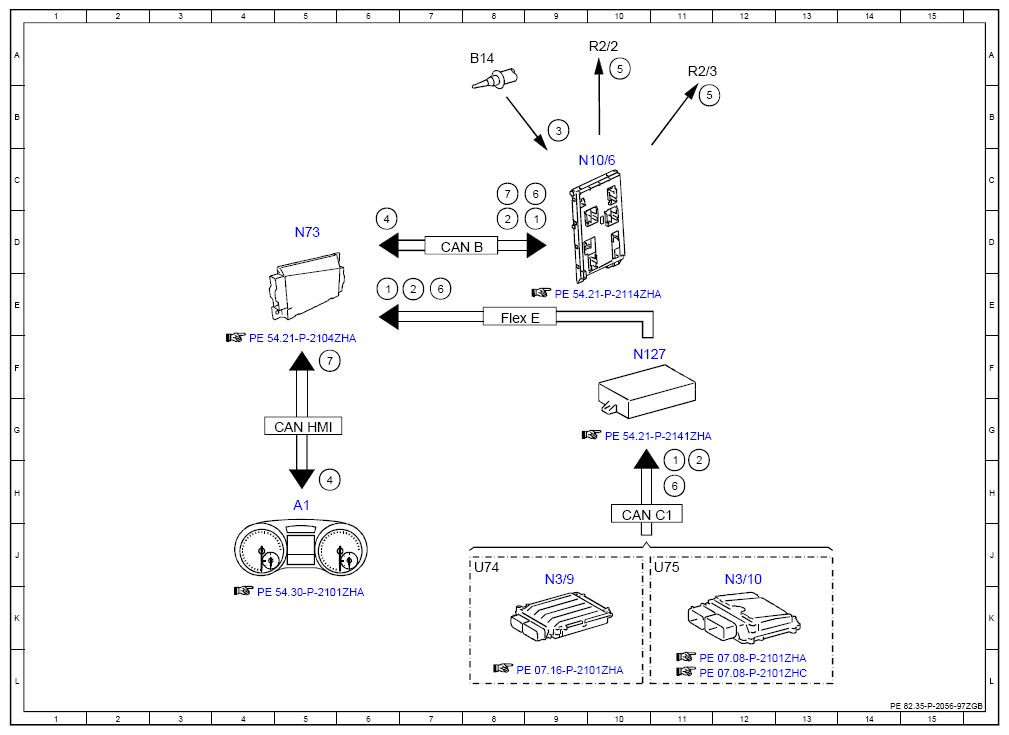

Electrical Function Schematic For Spray Nozzle And Spray Nozzle Hose Heater - PE82.35-P-2056-97ZGB
Model 463 (except 463.342)
as of model year 2019
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 9D |
| 1 | Engine running, signal | 11G |
| 1 | Engine running, signal | 6E |
| 2 | Drivetrain operational, signal | 8D |
| 2 | Drivetrain operational, signal | 11H |
| 2 | Drivetrain operational, signal | 7E |
| 3 | Outside temperature sensor, signal | 9B |
| 4 | Outside temperature, signal | 5H |
| 4 | Outside temperature, signal | 6D |
| 5 | Spray nozzle heater, actuation | 11B |
| 5 | Spray nozzle heater, actuation | 10A |
| 6 | Coolant temperature, signal | 9C |
| 6 | Coolant temperature, signal | 7E |
| 6 | Coolant temperature, signal | 11H |
| 7 | Displayed outside temperature, signal | 5F |
| 7 | Displayed outside temperature, signal | 8C |
| A1 | Instrument cluster | 5H |
| B14 | Outside temperature sensor | 8A |
| CAN B | Interior CAN | 7D |
| CAN C1 | Engine CAN | 10H |
| CAN HMI | User interface CAN | 5G |
| Flex E | Chassis FlexRay | 8E |
| N10/6 | Front SAM control unit | 10C |
| N127 | Drivetrain control unit | 10F |
| N3/10 | ME-SFI [ME] control unit | 12J |
| N3/9 | CDI control unit | 9J |
| N73 | Electronic ignition switch control unit | 5D |
| R2/2 | Left spray nozzle heater | 10A |
| R2/3 | Right washer nozzle heater | 11A |
| U74 | Valid for diesel engines | 8J |
| U75 | Valid for gasoline engines | 11J |
