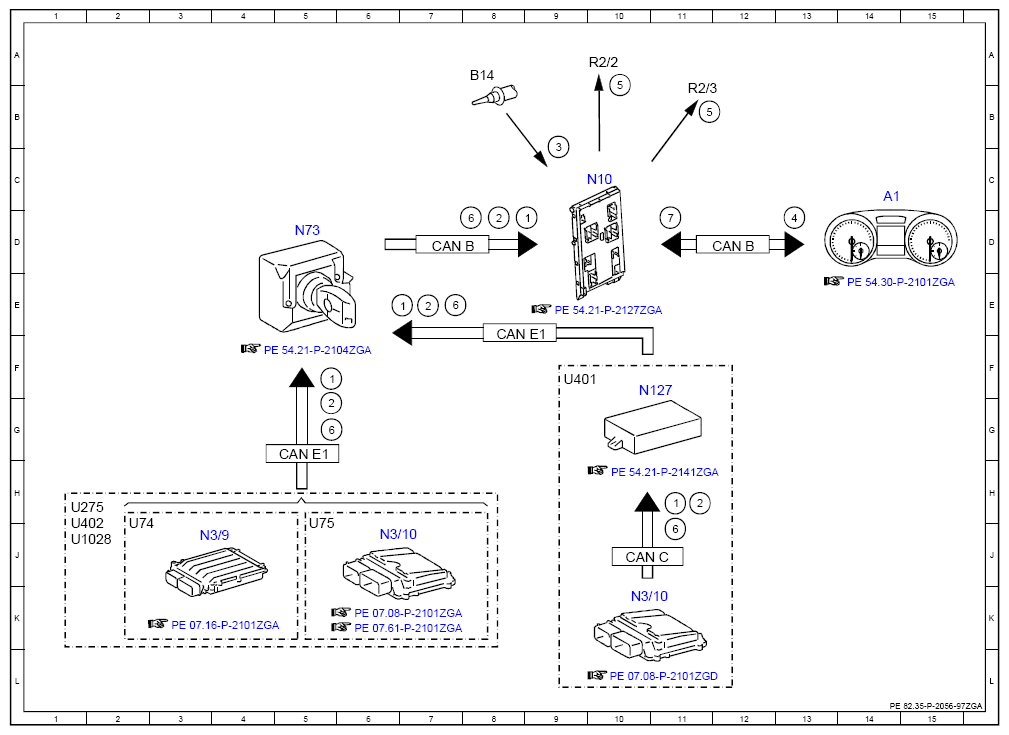

Electrical Function Schematic For Spray Nozzle And Spray Nozzle Hose Heater - PE82.35-P-2056-97ZGA
Model 463 (except 463.342)
as of model year 2013 up to model year 2019
Model 463.342
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 5F |
| 1 | Engine running, signal | 8D |
| 1 | Engine running, signal | 11H |
| 1 | Engine running, signal | 6E |
| 2 | Drivetrain operational, signal | 5G |
| 2 | Drivetrain operational, signal | 8D |
| 2 | Drivetrain operational, signal | 11H |
| 2 | Drivetrain operational, signal | 7E |
| 3 | Outside temperature sensor, signal | 9B |
| 4 | Outside temperature, signal | 13D |
| 5 | Spray nozzle heater, actuation | 11B |
| 5 | Spray nozzle heater, actuation | 10A |
| 6 | Coolant temperature, signal | 7D |
| 6 | Coolant temperature, signal | 7E |
| 6 | Coolant temperature, signal | 5G |
| 6 | Coolant temperature, signal | 11J |
| 7 | Displayed outside temperature, signal | 11D |
| A1 | Instrument cluster | 14C |
| B14 | Outside temperature sensor | 8A |
| CAN B | Interior CAN | 12D |
| CAN B | Interior CAN | 7D |
| CAN C | Engine CAN | 10J |
| CAN E1 | Chassis CAN 1 | 5G |
| CAN E1 | Chassis CAN 1 | 8F |
| N10 | SAM control unit | 10C |
| N127 | Drivetrain control unit | 10F |
| N3/10 | ME-SFI [ME] control unit | 6J |
| N3/10 | ME-SFI [ME] control unit | 10K |
| N3/9 | CDI control unit | 3J |
| N73 | Electronic ignition switch control unit | 5D |
| R2/2 | Left spray nozzle heater | 10A |
| R2/3 | Right washer nozzle heater | 11B |
| U1028 | Valid for engine 157 | 1J |
| U275 | Valid for engine 642.8 | 1H |
| U401 | Valid for fixed installation telephone | 9F |
| U402 | Valid for engine 273 | 1J |
| U74 | Valid for diesel engines | 2J |
| U75 | Valid for gasoline engines | 5J |
