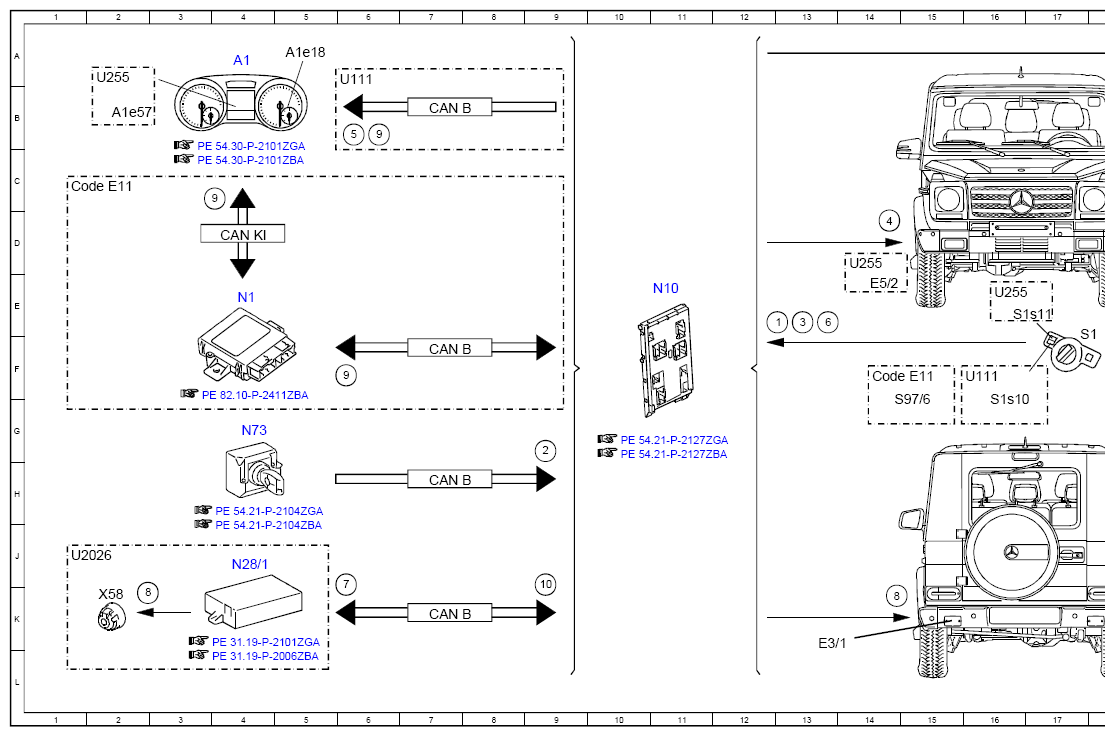

Electrical Function Schematic For Front Fog Light Actuation - PE82.10-P-2056-97ZGA
Model 463 (except 463.342)
as of model year 2013 up to model year 2019
Model 463.342
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Exterior lights switch, status | 13E |
| 10 | Trailer recognition, status | 9K |
| 2 | Circuit 15, status | 9G |
| 3 | Front fog lamps button, status | 13E |
| 4 | Front fog lamps, actuation | 19D |
| 4 | Front fog lamps, actuation | 14D |
| 5 | Front fog lamps indicator lamp, actuation | 6B |
| 6 | Rear fog light button, status | 14E |
| 7 | Rear fog lamp, request | 6K |
| 8 | Rear fog lamp, actuation | 2K |
| 8 | Rear fog lamp, actuation | 14K |
| 9 | Rear fog lamp indicator lamp, actuation | 4C |
| 9 | Rear fog lamp indicator lamp, actuation | 6B |
| 9 | Rear fog lamp indicator lamp, actuation | 6F |
| A1 | Instrument cluster | 4A |
| A1e18 | Rear fog lamp indicator lamp | 5A |
| A1e57 | Front fog lamps indicator lamp | 2B |
| CAN B | Interior CAN | 7K |
| CAN B | Interior CAN | 7H |
| CAN B | Interior CAN | 7F |
| CAN B | Interior CAN | 7B |
| CAN KI | Instrument cluster CAN | 4D |
| Code E11 | Stealth lights with convoy marking | 1C |
| Code E11 | Stealth lights with convoy marking | 14F |
| E3/1 | Rear fog lamp | 13K |
| E5/1 | Left fog lamp | 19E |
| E5/2 | Right fog lamp | 14E |
| N1 | Stealth lights control unit | 4E |
| N10 | SAM control unit | 11E |
| N28/1 | Trailer recognition control unit | 4J |
| N73 | Electronic ignition switch control unit | 4G |
| S1 | Exterior lights switch | 17F |
| S1s10 | Rear fog light button | 16G |
| S1s11 | Front fog lamp button | 16E |
| S97/6 | Rear fog lamp switch | 14G |
| U111 | Not valid for code E11 (Stealth lights with convoy marking) | 6A |
| U111 | Not valid for code E11 (Stealth lights with convoy marking) | 16F |
| U2026 | Not valid for model 463.242 | 1J |
| U255 | Valid for front fog lamps | 2A |
| U255 | Valid for front fog lamps | 18D |
| U255 | Valid for front fog lamps | 16E |
| U255 | Valid for front fog lamps | 14D |
| X58 | Trailer socket | 2K |
