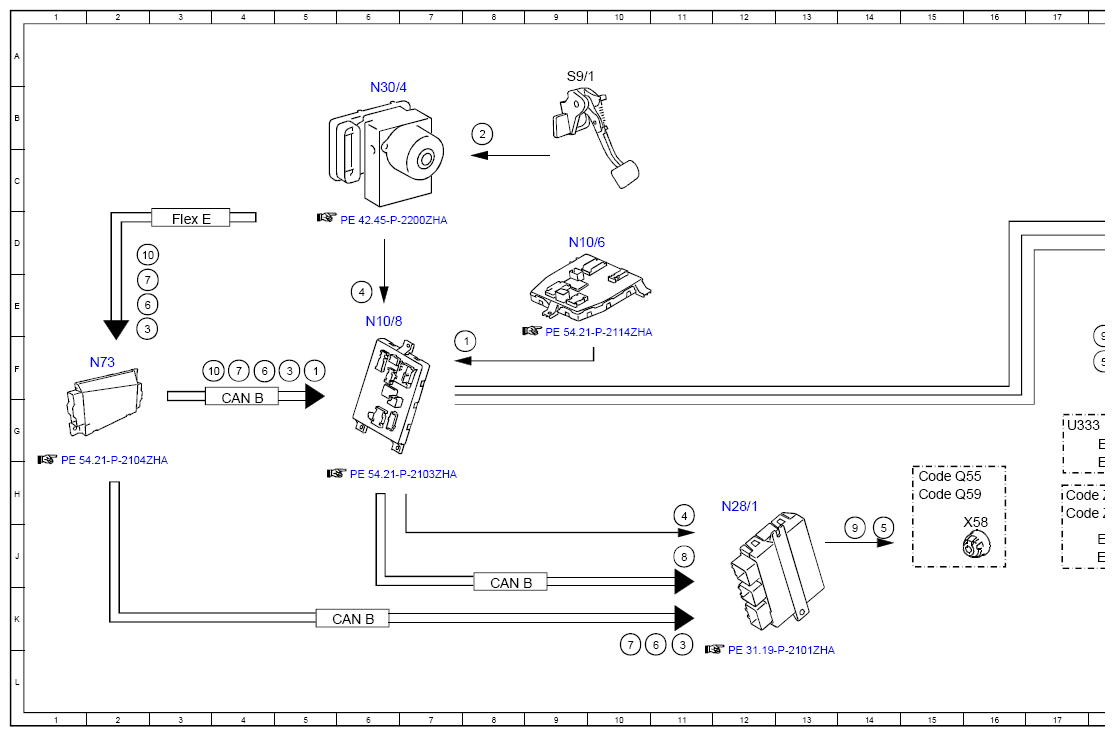

Electrical Function Schematic For Brake Light Actuation - PE82.10-P-2057-97ZGB
Model 463 (except 463.342)
as of model year 2019
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 5F |
| 1 | Circuit 15, status | 8F |
| 10 | Standstill control, status | 3F |
| 10 | Standstill control, status | 3D |
| 2 | Brake light switch, status | 8B |
| 3 | Service brake, status | 5F |
| 3 | Service brake, status | 11K |
| 3 | Service brake, status | 2E |
| 4 | Circuit 54, status | 11H |
| 4 | Circuit 54, status | 6E |
| 5 | Brake lights, actuation | 14J |
| 5 | Brake lights, actuation | 18F |
| 5 | Brake lights, actuation | 23F |
| 5 | Brake lights, actuation | 21E |
| 6 | Vehicle speed, signal | 4F |
| 6 | Vehicle speed, signal | 11K |
| 6 | Vehicle speed, signal | 2E |
| 7 | Emergency stop, signal | 4F |
| 7 | Emergency stop, signal | 10K |
| 7 | Emergency stop, signal | 2E |
| 8 | Brake light dark phase, signal | 11J |
| 9 | Flashing brake lights, actuation | 14J |
| 9 | Flashing brake lights, actuation | 18F |
| 9 | Flashing brake lights, actuation | 23F |
| 9 | Flashing brake lights, actuation | 21D |
| CAN B | Interior CAN | 4G |
| CAN B | Interior CAN | 6K |
| CAN B | Interior CAN | 8K |
| Code Q55 | Trailer hitch ball head, high | 15H |
| Code Q59 | Trailer hitch, removable | 15H |
| Code ZU7 | Canada version | 17H |
| Code ZU7 | Canada version | 22H |
| Code ZU8 | USA version | 17H |
| Code ZU8 | USA version | 22H |

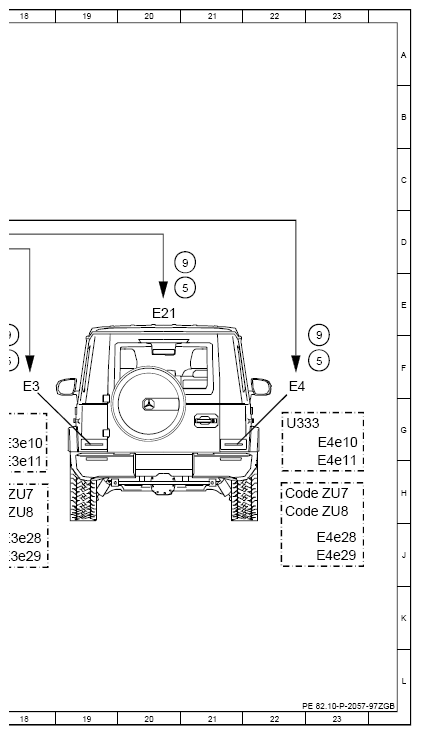

| E21 | Center stop lamp | 20E |
| E3 | Left rear lamp unit | 18F |
| E3e10 | Inner left stop lamp and tail lamp | 18G |
| E3e11 | Outer left brake light and taillight | 18H |
| E3e28 | Outer left turn signal light, brake light and taillight | 18J |
| E3e29 | Inner left turn signal light, brake light and taillight | 18J |
| E4 | Right tail lamp | 22F |
| E4e10 | Inner right brake light and taillight | 23G |
| E4e11 | Outer right brake light and taillight | 23H |
| E4e28 | Outer right turn signal light, brake light and taillight | 23J |
| E4e29 | Inner left turn signal light, brake light and taillight | 23J |
| Flex E | Chassis FlexRay | 3D |
| N10/6 | Front SAM control unit | 9D |
| N10/8 | Rear control unit | 6E |
| N28/1 | Trailer recognition control unit | 12H |
| N30/4 | Electronic Stability Program control unit | 6B |
| N73 | Electronic ignition switch control unit | 2F |
| S9/1 | Stop lamp switch | 9A |
| U333 | Valid for all except USA and Canada | 17G |
| U333 | Valid for all except USA and Canada | 22G |
| X58 | Trailer socket | 16J |
