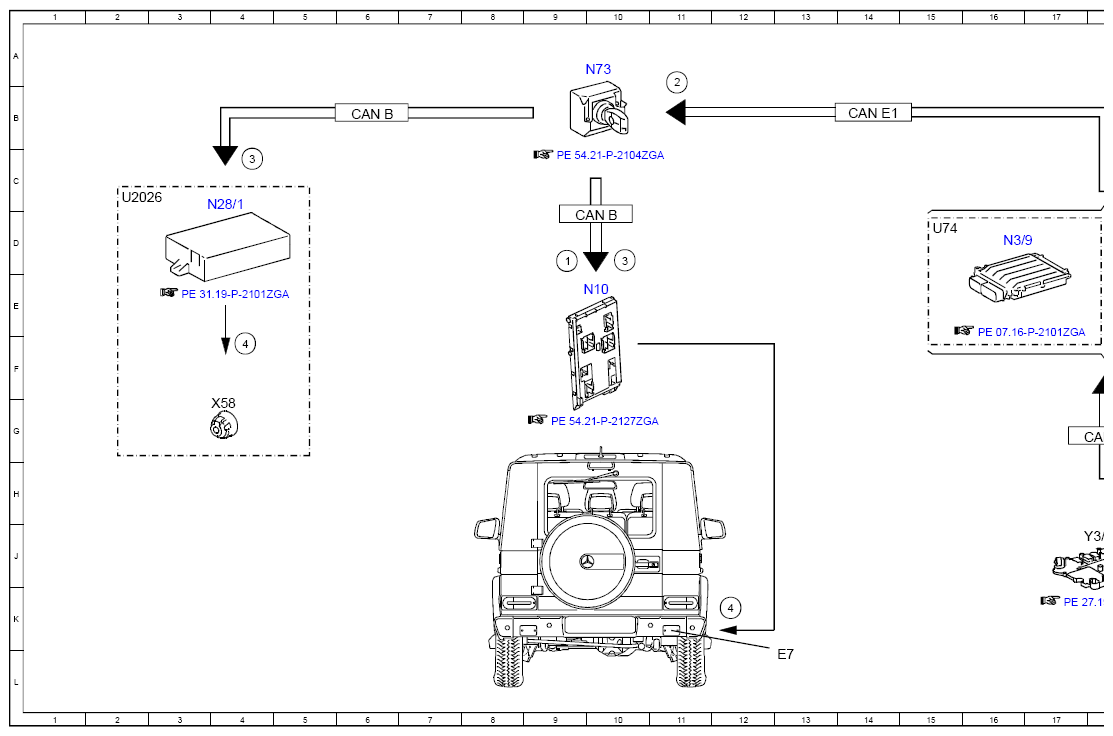

Electrical Function Schematic For Backup Light Actuation - PE82.10-P-2058-97ZGA
Model 463 (except 463.342)
as of model year 2013 up to model year 2019
Model 463.342
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 9D |
| 2 | Gear range, status | 11B |
| 2 | Gear range, status | 18F |
| 3 | Reverse gear, status | 10D |
| 3 | Reverse gear, status | 4C |
| 4 | Backup lamp, actuation | 12K |
| 4 | Backup lamp, actuation | 4F |
| CAN B | Interior CAN | 10D |
| CAN B | Interior CAN | 6B |
| CAN C | Drive train CAN | 18G |
| CAN E1 | Chassis CAN 1 | 14B |
| E7 | Backup lamp | 13L |
| N10 | SAM control unit | 10E |
| N127 | Drivetrain control unit | 22D |
| N28/1 | Trailer recognition control unit | 3C |
| N3/10 | ME-SFI [ME] control unit | 19D |
| N3/9 | CDI control unit | 16D |
| N73 | EIS [EZS] control unit | 10A |
| U1028 | Valid for engine 157 | 18D |
| U2026 | Not valid for model 463.242 | 2C |
| U421 | Valid with engine 176 | 21D |
| U484 | Valid for M273 ME | 18D |
| U74 | Valid for diesel engines | 15D |
| X58 | Trailer hitch socket (13-pin) | 4G |
| Y3/8n4 | Fully integrated transmission control (VGS) control unit | 18J |
