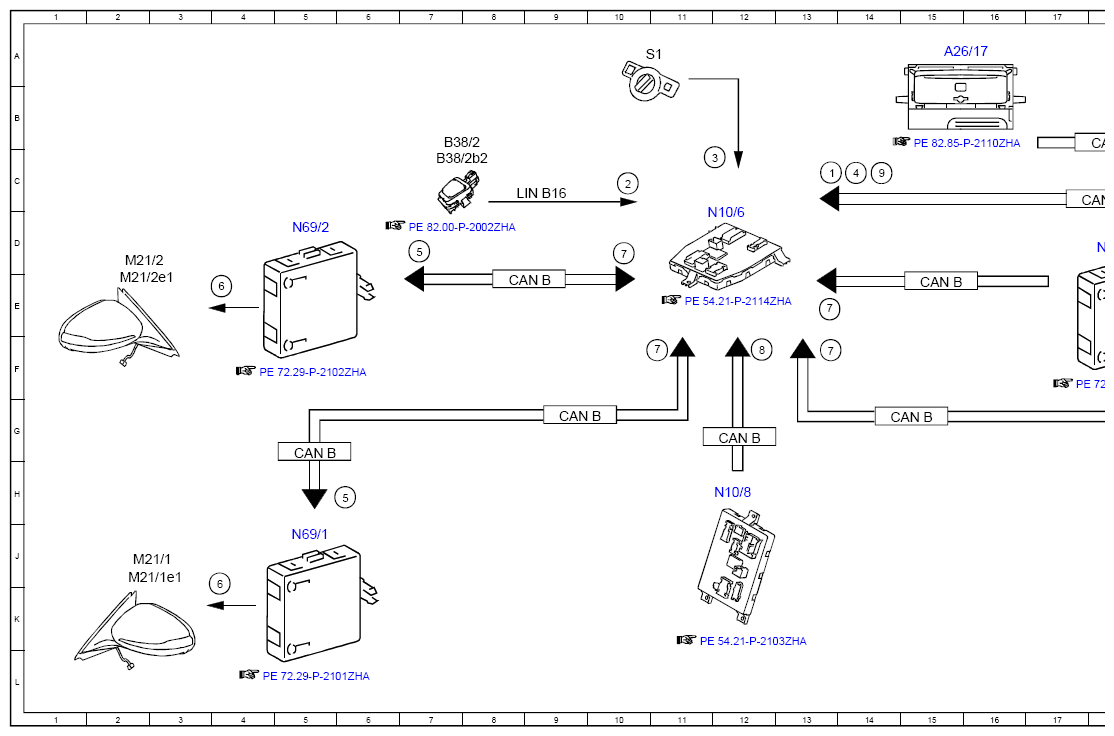

Electrical Function Schematic For Ambient Illumination - PE82.10-P-2064-97ZGB
Model 463
as of model year 2019
except code E11 (Blackout lighting with convoy light)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Ambient illumination, request | 19B |
| 1 | Ambient illumination, request | 13C |
| 2 | Dusk setting, signal | 10C |
| 3 | Exterior lights switch, status | 12C |
| 4 | Circuit 15, status | 14C |
| 5 | Ambient lamp, request | 6H |
| 5 | Ambient lamp, request | 7D |
| 6 | Ambient lamp, actuation | 4E |
| 6 | Ambient lamp, actuation | 4K |
| 7 | Door rotary tumbler switch, status | 11F |
| 7 | Door rotary tumbler switch, status | 10D |
| 7 | Door rotary tumbler switch, status | 13E |
| 7 | Door rotary tumbler switch, status | 13F |
| 8 | Rear-end door rotary tumbler switch status | 12F |
| 9 | Central locking, status | 14C |
| A26/17 | Head unit | 15A |
| B38/2 | Rain/light sensor with additional functions | 7B |
| B38/2b2 | Light sensor | 7C |
| CAN B | Interior CAN | 5G |
| CAN B | Interior CAN | 8E |
| CAN B | Interior CAN | 18C |
| CAN B | Interior CAN | 15E |
| CAN B | Interior CAN | 12G |
| CAN B | Interior CAN | 19G |
| CAN B | Interior CAN | 15G |
| CAN B | Interior CAN | 9G |
| CAN HMI | User interface CAN | 18B |
| LIN B16 | Rain and light sensor LIN | 9C |
| M21/1 | Left outside mirror | 2J |
| M21/1e1 | Left outside mirror ambient lamp | 2J |
| M21/2 | Right outside mirror | 2D |
| M21/2e1 | Right outside mirror ambient lamp | 2E |
| N10/6 | Front SAM control unit | 12D |
| N10/8 | Rear control unit | 12H |
| N69/1 | Left front door control unit | 5J |
| N69/2 | Right front door control unit | 5D |
| N69/3 | Rear left door control unit | 19H |
| N69/4 | Right rear door control unit | 18D |
| N73 | Electronic ignition switch control unit | 21B |
| S1 | Light switch module | 10A |
