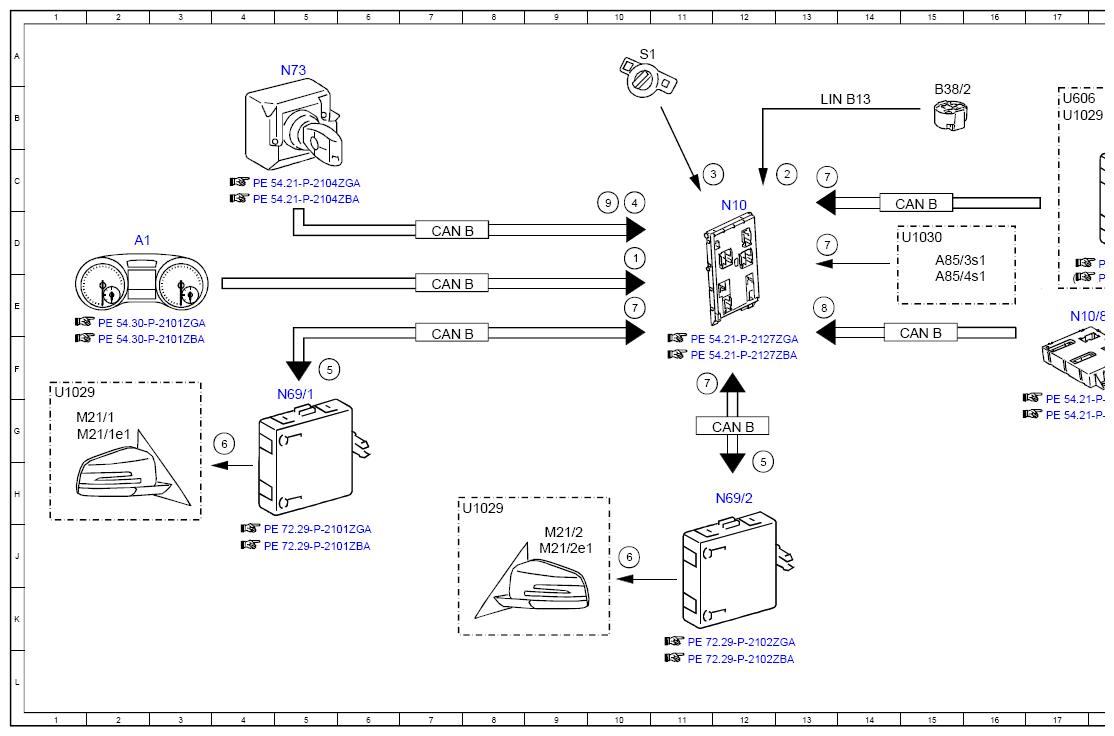

Electrical Function Schematic For Ambient Illumination - PE82.10-P-2064-97ZGA
Model 463
as of model year 2013 up to model year 2019
except code E11 (Blackout lighting with convoy light)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Headlamp switch-off delay, request | 10D |
| 2 | Rain and light sensor, status | 13C |
| 3 | Exterior lights switch, status | 11C |
| 4 | Circuit 15, status | 10C |
| 5 | Ambient lamp, request | 5F |
| 5 | Ambient lamp, request | 12H |
| 6 | Ambient lamp, actuation | 4G |
| 6 | Ambient lamp, actuation | 10J |
| 7 | Door rotary tumbler switch, status | 11F |
| 7 | Door rotary tumbler switch, status | 10E |
| 7 | Door rotary tumbler switch, status | 13D |
| 7 | Door rotary tumbler switch, status | 13C |
| 8 | Rear-end door rotary tumbler switch, status | 13E |
| 9 | Central locking, status | 10C |
| A1 | Instrument cluster | 2D |
| A85/3s1 | Left rear door rotary tumbler switch | 15D |
| A85/4s1 | Right rear door rotary tumbler switch | 15E |
| B38/2 | Rain/light sensor | 15B |
| CAN B | Interior CAN | 12G |
| CAN B | Interior CAN | 7F |
| CAN B | Interior CAN | 7E |
| CAN B | Interior CAN | 7D |
| CAN B | Interior CAN | 15F |
| CAN B | Interior CAN | 15C |
| LIN B13 | Roof LIN | 13B |
| M21/1 | Left outside mirror | 1G |
| M21/1e1 | Left outside mirror ambient lamp | 1G |
| M21/2 | Right outside mirror | 9J |
| M21/2e1 | Right outside mirror ambient lamp | 9J |
| N10 | SAM control unit | 12C |
| N10/8 | Rear control unit | 17E |
| N69/1 | Left front door control unit | 5F |
| N69/2 | Right front door control unit | 12H |
| N69/3 | Left rear door control unit | 18B |
| N69/4 | Right rear door control unit | 18B |
| N73 | Electronic ignition switch control unit | 5A |
| S1 | Exterior lights switch | 10A |
| U1029 | Not valid for model 463.342 | 1F |
| U1029 | Not valid for model 463.342 | 8H |
| U1029 | Not valid for model 463.342 | 17B |
| U1030 | Valid for model 463.342 | 15D |
| U606 | Not valid for convertible | 17B |
