Removing And Installing Loudspeaker On D-Pillar - AR82.62-P-7860XG
Model 463
as of model year 2019
with code EU8 (Burmester® surround sound system)
| Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | ||
| Remove/install | |||

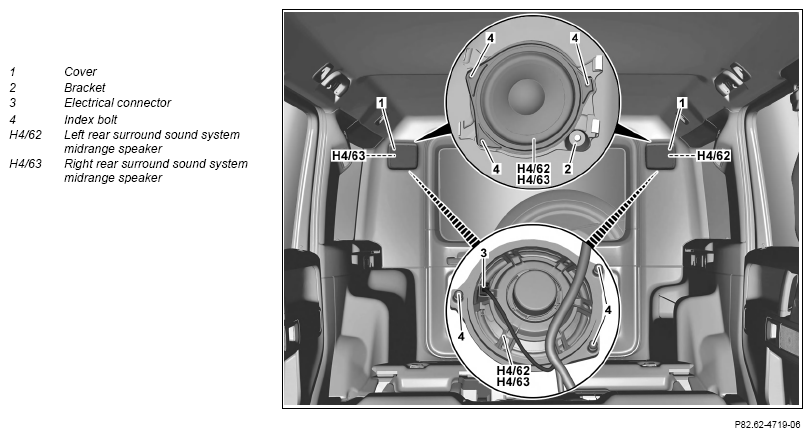

| 1 | Unclip cover (1). | Fig 2 | |
| 2 | Unclip rear left surround sound system mid-range speaker (H4/62) or rear right surround sound system mid-range speaker (H4/63) from holder (2). | If the elastomer bearings are damaged, ↓ replace elastomer bearing. |
|
| 3 | Disconnect the electrical connector (3). | ||
| Check | |||
| 4 | Check index bolts (4) of rear left surround sound system mid-range speaker (H4/62) or rear right surround sound system mid-range speaker (H4/63) for damage. | If the index bolts (4) are damaged, ↓ replace the rear left surround sound system mid-range speaker (H4/62) or the rear right surround sound system mid-range speaker (H4/63). |
|
| 5 | Install in reverse order. |
