Remove/Install Differential Lock Vacuum Pump - AR28.18-P-0001GW
MODEL 463 as of model year 2013
/model refinement package 2012

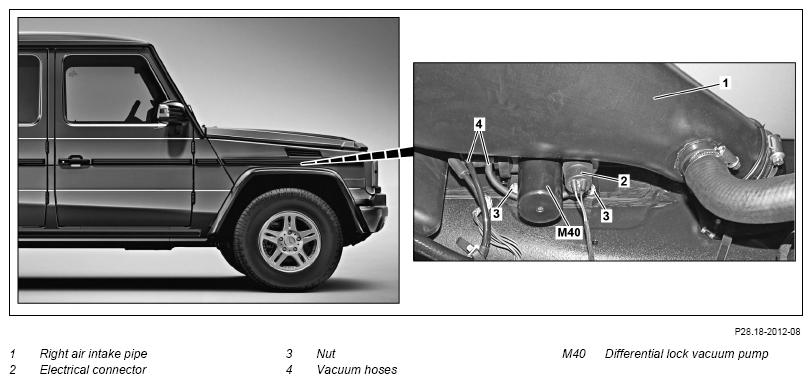

Fig 1: Differential Lock Vacuum Pump Components Location - Model 463 As Of Model Year 2013 /Model Refinement Package 2012
| Remove/install | |||
| 1 | Remove windshield washer fluid reservoir | AR82.35-P-6000GW | |
| 2 | Remove right air intake pipe (1) | ||
| 3 | Disconnect electrical connector (2) | ||
| 4 | Detach vacuum hose (4) from differential lock vacuum pump (M40) | ||
| 5 | Unscrew nuts (3) | ||
| 6 | Differential lock vacuum pump (M40), remove | ||
| 7 | Install in the reverse order |
