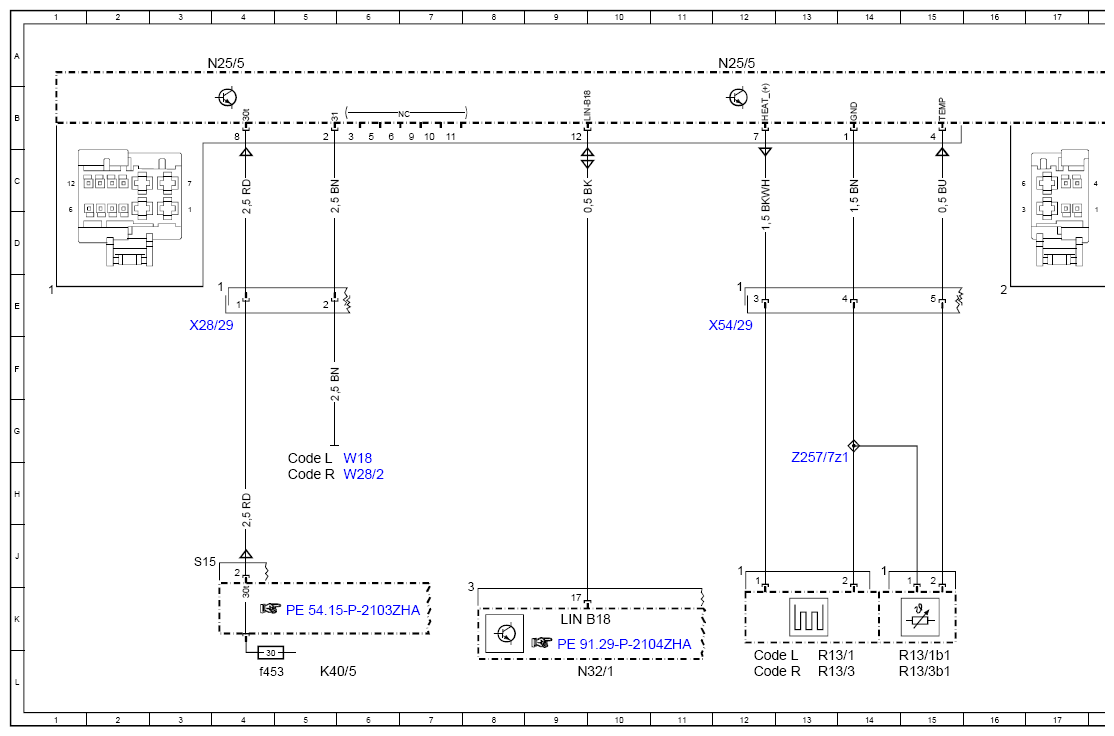

Wiring Diagram For Seat Heater Control Unit - PE91.30-P-2104-97ZHA
Model 463 (except 463.342) as of model year 2019 with code H10 (Seat heaters for driver and front passenger) Control unit N25/5
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 48L |
| Code L | LEFT-HAND DRIVE | 5H |
| Code L | LEFT-HAND DRIVE | 12L |
| Code L | LEFT-HAND DRIVE | 19L |
| Code L | LEFT-HAND DRIVE | 31J |
| Code R | RIGHT-HAND DRIVE | 5H |
| Code R | RIGHT-HAND DRIVE | 12L |
| Code R | RIGHT-HAND DRIVE | 19L |
| Code R | RIGHT-HAND DRIVE | 31H |
| K40/5 | Rear fuse and relay module | 5L |
| K40/5f453 | Fuse 453 | 4L |
| LIN B18 | Driver seat LIN | 9K |
| N25/5 | Driver seat heater control unit | 4A |
| N25/5 | Driver seat heater control unit | 12A |
| N25/5 | Driver seat heater control unit | 20A |

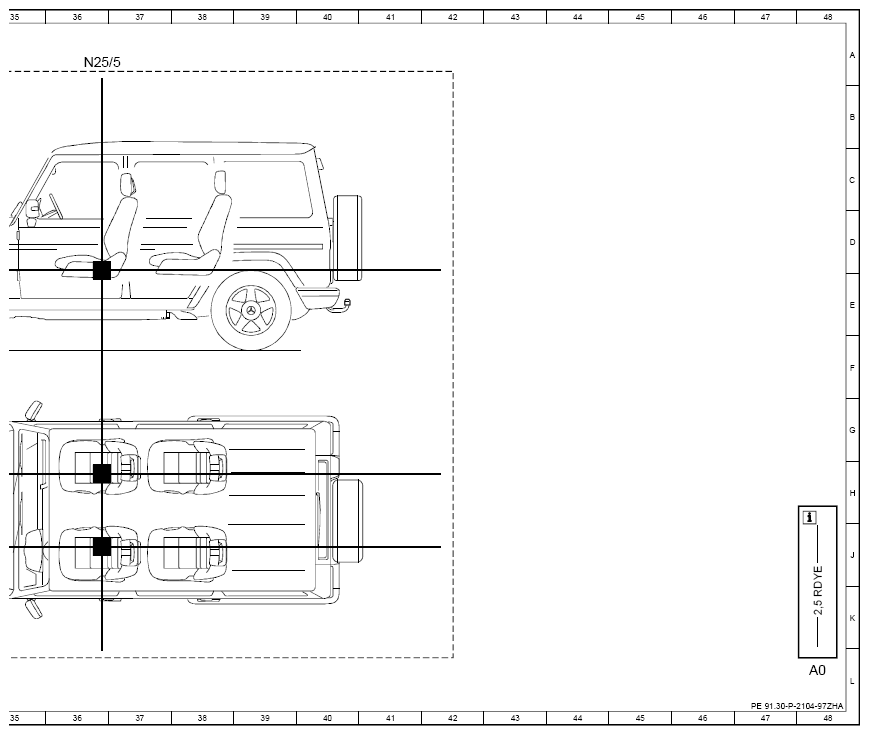

| N25/5 | Driver seat heater control unit | 27A |
| N25/5 | Driver seat heater control unit | 36A |
| N32/1 | Driver seat control unit | 9L |
| R13/1 | Left front seat cushion heater pad | 13L |
| R13/1b1 | Left front seat sitting surface heater pad temperature sensor | 14L |
| R13/2 | Left front seat backrest heater pad | 20L |
| R13/2b1 | Left front seat backrest heater pad temperature sensor | 21L |
| R13/3 | Right front seat cushion heater pad | 13L |
| R13/3b1 | Right front seat sitting surface heater pad temperature sensor | 14L |
| R13/4 | Right front seat backrest heater pad | 20L |
| R13/4b1 | Right front seat backrest heater pad temperature sensor | 21L |
| W18 | Left front seat crossmember ground point | 6H |
| W28/2 | Right front seat crossmember ground point 2 | 6H |
| X28/29 | Frame floor assembly/driver seat electrical connector | 4E |
| X54/29 | Driver seat heater electrical connector | 12E |

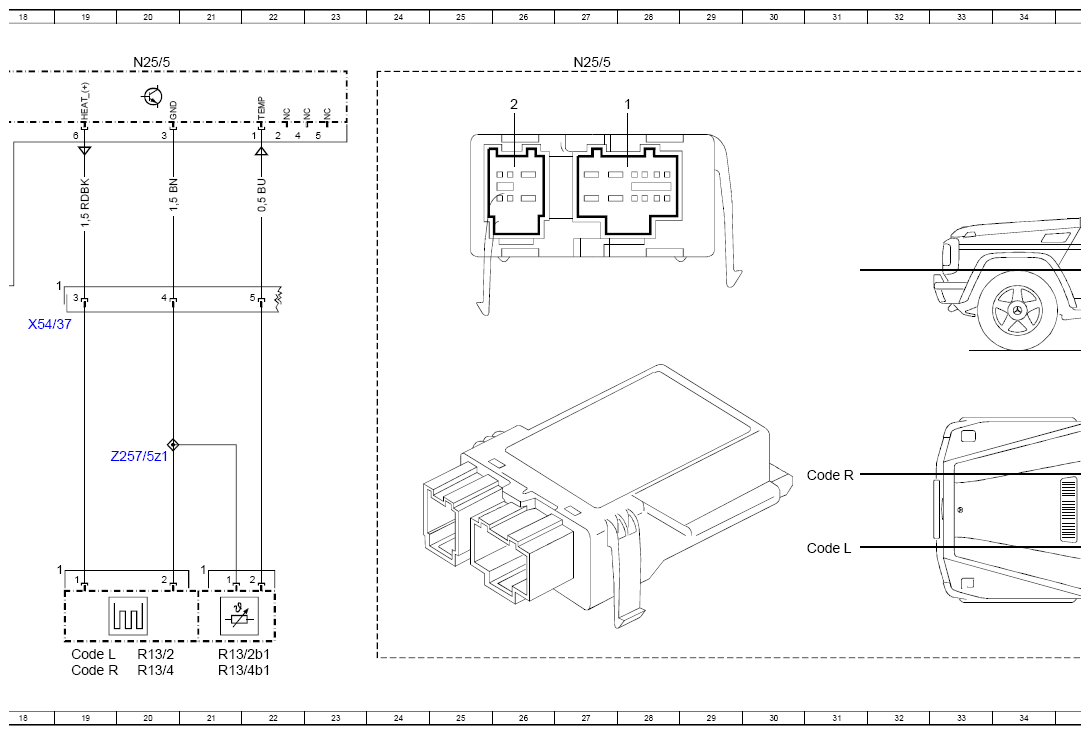

| X54/37 | Driver seat heater electrical connector | 18E |
| Z257/5z1 | Ground connection connector sleeve | 20G |
| Z257/7z1 | Ground connection connector sleeve | 13G |
