Wiring Diagram For Engine Compartment Fuse And Relay Module - PE54.15-P-2106-97ZHA
Model 463 (except 463.342)
as of model year 2019
Module K40/8
| Code: | Designation: | Position: |
|---|---|---|

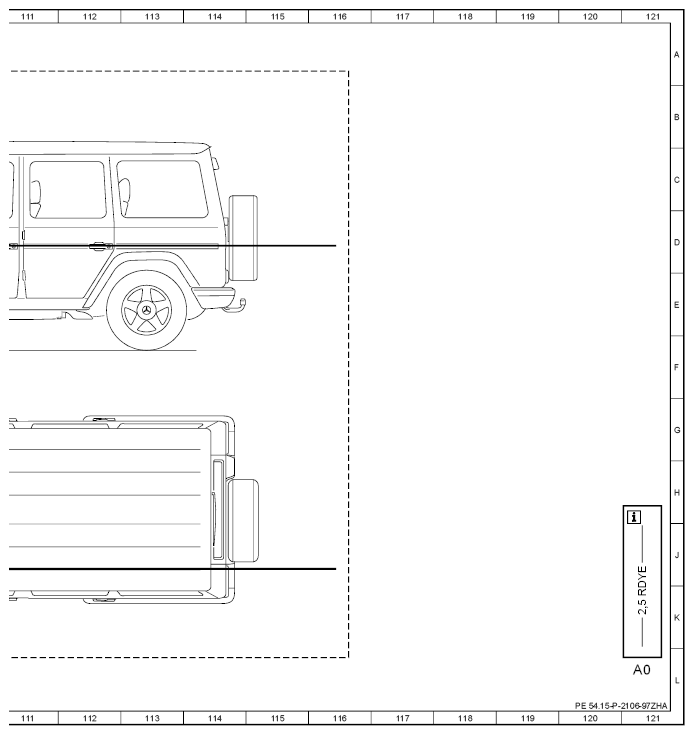

| A0 | Use of wiring diagrams | 121L |
| A108 | Active Brake Assist controller unit | 19L |
| A108/1 | Active Distance Assist DISTRONIC electric controller unit | 20L |
| B92/11 | Left outer rear bumper integrated radar sensor | 10L |
| B92/6 | Right outer rear bumper integrated radar sensor | 10L |
| C8 | Park pawl capacitor | 11L |
| Code BA3 | BAS PLUS Brake Assist System | 21J |
| Code BA3 | BAS PLUS Brake Assist System | 19J |
| Code EA2 | Blind spot assist | 10J |
| Code EZ9 | Active Distance Assist DISTRONIC | 22J |
| Code EZ9 | Active Distance Assist DISTRONIC | 20J |
| Code M176 | V8-SPARK-IGNITION ENGINE M176 | 16K |
| Code M176 | V8-SPARK-IGNITION ENGINE M176 | 17J |
| Code M176 | V8-SPARK-IGNITION ENGINE M176 | 40K |
| Code M176 | V8-SPARK-IGNITION ENGINE M176 | 57K |
| Code M176 | V8-SPARK-IGNITION ENGINE M176 | 42J |
| Code M176 | V8-SPARK-IGNITION ENGINE M176 | 58J |
| Code M176 | V8-SPARK-IGNITION ENGINE M176 | 74K |
| Code M176 | V8-SPARK-IGNITION ENGINE M176 | 87K |
| Code M176 | V8-SPARK-IGNITION ENGINE M176 | 91J |
| Code M176 | V8-SPARK-IGNITION ENGINE M176 | 88J |
| Code M176 | V8-SPARK-IGNITION ENGINE M176 | 84J |
| Code M177 | V8 spark-ignition engine M177 - AMG | 16K |
| Code M177 | V8 spark-ignition engine M177 - AMG | 18J |
| Code M177 | V8 spark-ignition engine M177 - AMG | 40K |
| Code M177 | V8 spark-ignition engine M177 - AMG | 57L |
| Code M177 | V8 spark-ignition engine M177 - AMG | 43J |
| Code M177 | V8 spark-ignition engine M177 - AMG | 59J |
| Code M177 | V8 spark-ignition engine M177 - AMG | 74L |
| Code M177 | V8 spark-ignition engine M177 - AMG | 87L |
| Code M177 | V8 spark-ignition engine M177 - AMG | 80J |
| Code M177 | V8 spark-ignition engine M177 - AMG | 91J |
| Code M177 | V8 spark-ignition engine M177 - AMG | 86J |
| Code M264 | R4 spark-ignition engine M264 | 16L |
| Code M264 | R4 spark-ignition engine M264 | 18J |
| Code M264 | R4 spark-ignition engine M264 | 40L |
| Code M264 | R4 spark-ignition engine M264 | 43J |
| Code M264 | R4 spark-ignition engine M264 | 74L |
| Code M264 | R4 spark-ignition engine M264 | 87L |
| Code M264 | R4 spark-ignition engine M264 | 91J |
| Code M264 | R4 spark-ignition engine M264 | 80J |
| Code M264 | R4 spark-ignition engine M264 | 86J |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE OM656 | 16L |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE OM656 | 18J |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE OM656 | 40L |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE OM656 | 57L |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE OM656 | 43J |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE OM656 | 59J |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE OM656 | 74K |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE OM656 | 87L |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE OM656 | 92J |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE OM656 | 86J |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE OM656 | 81J |
| E1 | Left front lamp unit | 32L |
| E2 | Right front lamp unit | 30L |
| F32/3 | Engine compartment prefuse box | 3L |
| F32/3f5 | Fuse 5 | 1K |

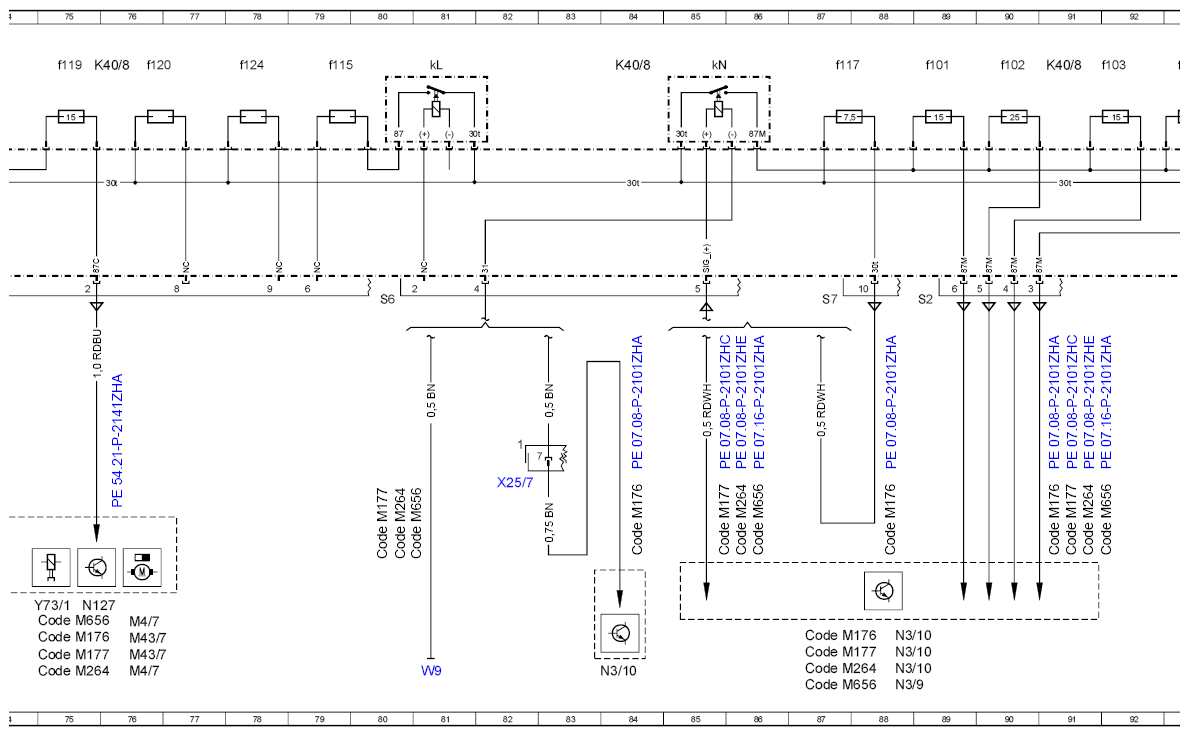

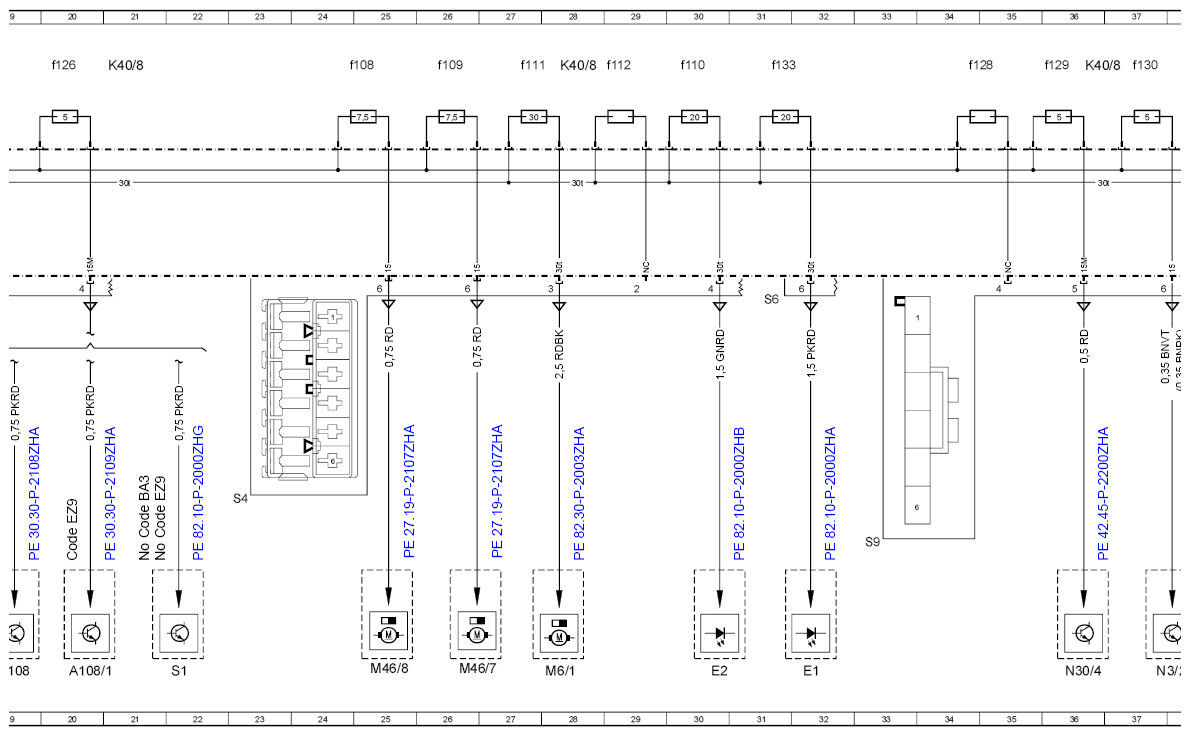

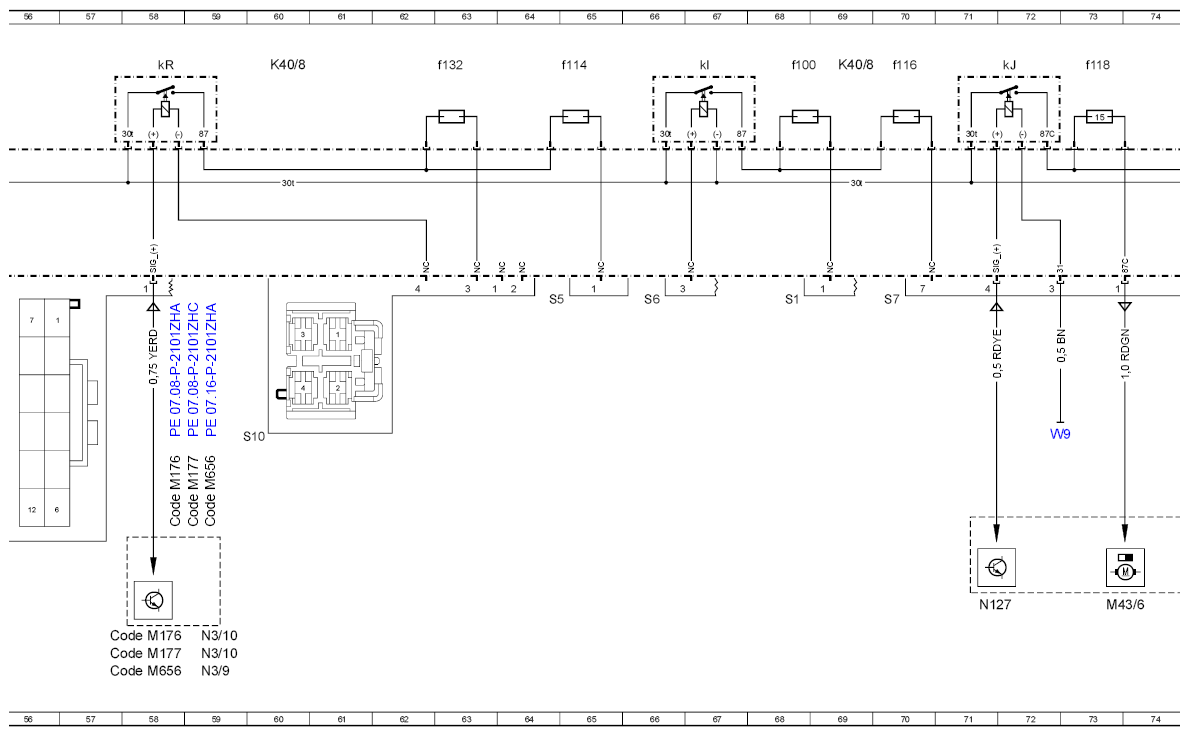

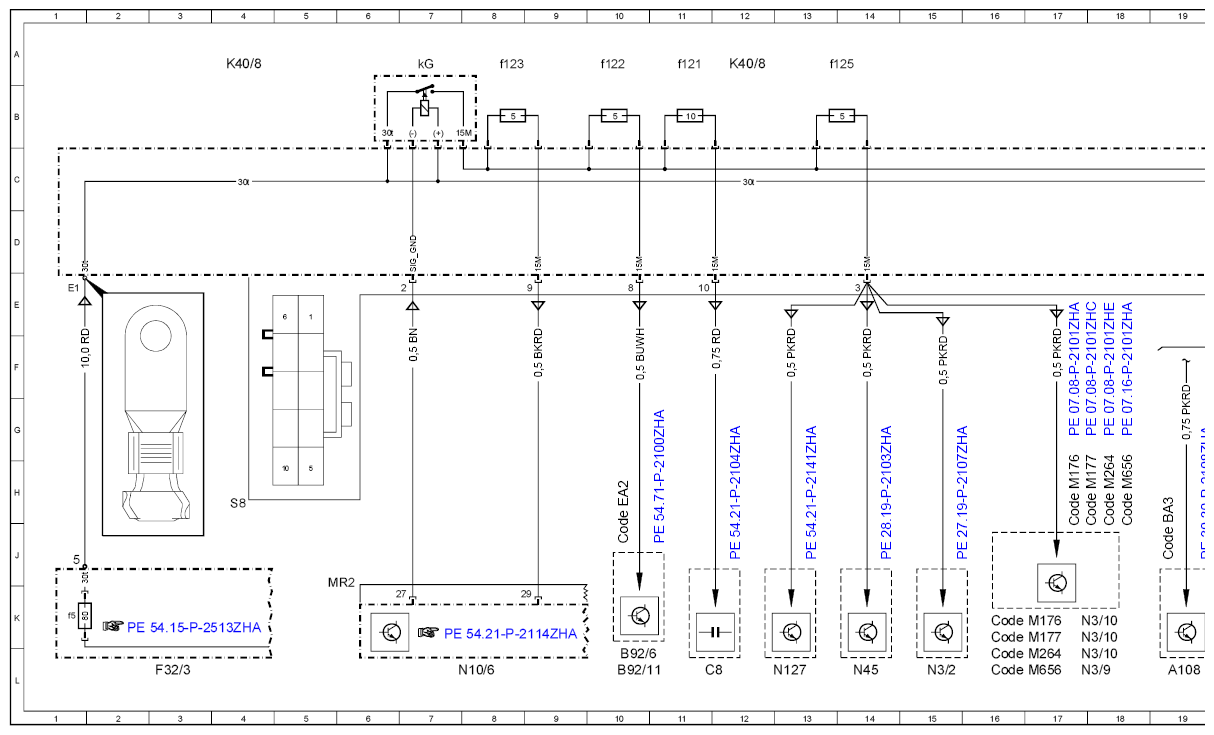

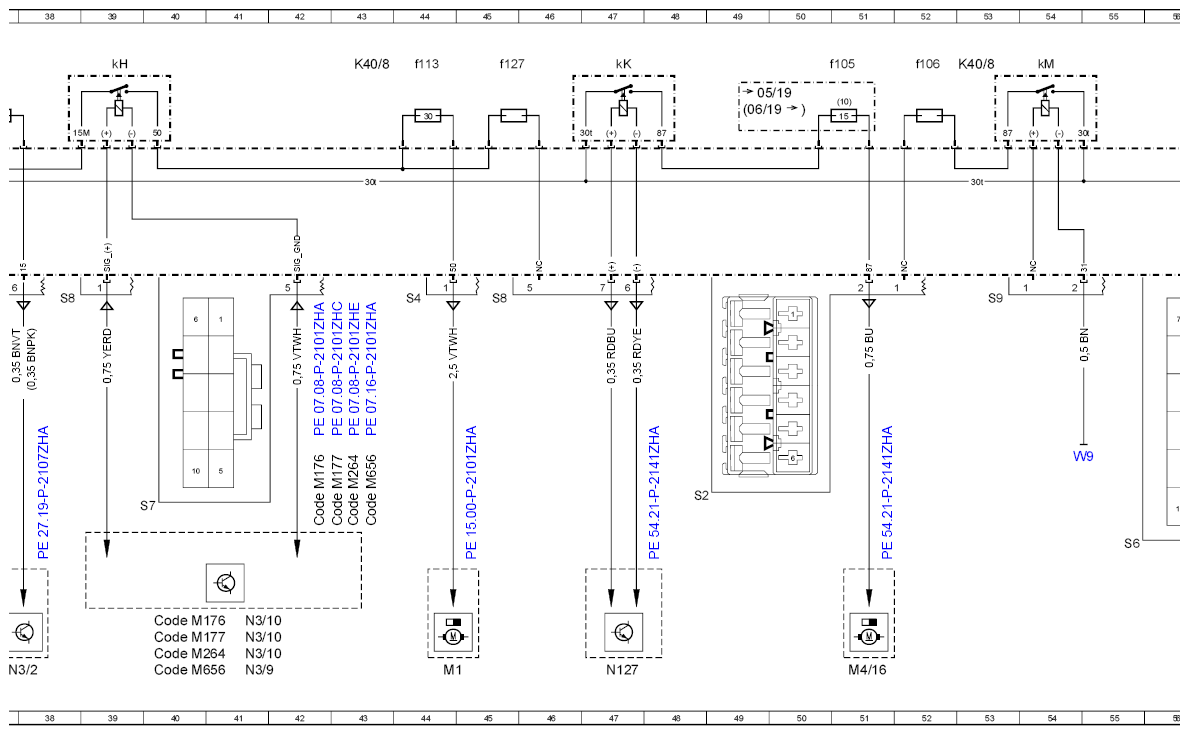

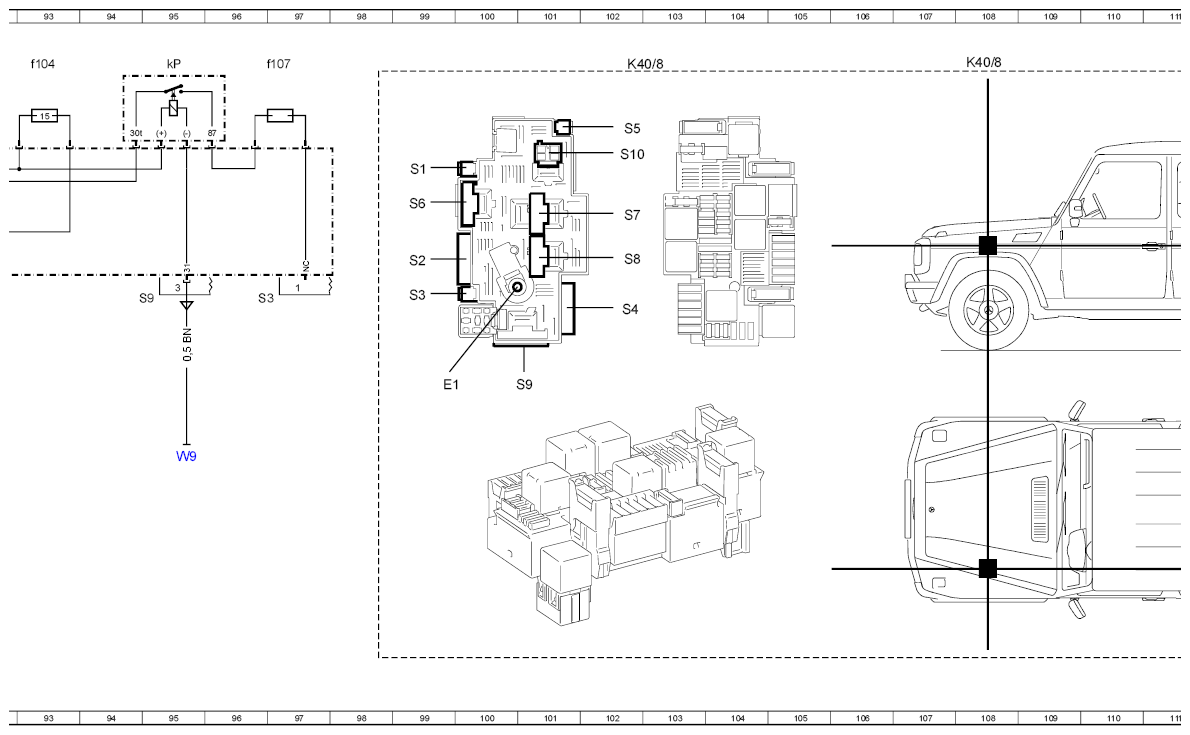

| K40/8 | Engine fuse and relay module | 4A |
| K40/8 | Engine fuse and relay module | 12A |
| K40/8 | Engine fuse and relay module | 21A |
| K40/8 | Engine fuse and relay module | 28A |
| K40/8 | Engine fuse and relay module | 36A |
| K40/8 | Engine fuse and relay module | 43A |
| K40/8 | Engine fuse and relay module | 53A |
| K40/8 | Engine fuse and relay module | 60A |
| K40/8 | Engine fuse and relay module | 69A |
| K40/8 | Engine fuse and relay module | 76A |
| K40/8 | Engine fuse and relay module | 84A |
| K40/8 | Engine fuse and relay module | 91A |
| K40/8 | Engine fuse and relay module | 102A |
| K40/8 | Engine fuse and relay module | 108A |
| K40/8f100 | Fuse 100 | 68A |
| K40/8f101 | Fuse 101 | 89A |
| K40/8f102 | Fuse 102 | 90A |
| K40/8f103 | Fuse 103 | 92A |
| K40/8f104 | Fuse 104 | 93A |
| K40/8f105 | Fuse 105 | 51A |
| K40/8f106 | Fuse 106 | 52A |
| K40/8f107 | Fuse 107 | 97A |
| K40/8f108 | Fuse 108 | 25A |
| K40/8f109 | Fuse 109 | 26A |
| K40/8f110 | Fuse 110 | 30A |
| K40/8f111 | Fuse 111 | 27A |
| K40/8f112 | Fuse 112 | 29A |
| K40/8f113 | Fuse 113 | 44A |
| K40/8f114 | Fuse 114 | 65A |
| K40/8f115 | Fuse 115 | 79A |
| K40/8f116 | Fuse 116 | 70A |
| K40/8f117 | Fuse 117 | 87A |
| K40/8f118 | Fuse 118 | 73A |
| K40/8f119 | Fuse 119 | 75A |
| K40/8f120 | Fuse 120 | 76A |
| K40/8f121 | Fuse 121 | 11A |
| K40/8f122 | Fuse 122 | 10A |
| K40/8f123 | Fuse 123 | 8A |
| K40/8f124 | Fuse 124 | 78A |
| K40/8f125 | Fuse 125 | 13A |
| K40/8f126 | Fuse 126 | 20A |
| K40/8f127 | Fuse 127 | 45A |
| K40/8f128 | Fuse 128 | 34A |
| K40/8f129 | Fuse 129 | 36A |
| K40/8f130 | Fuse 130 | 37A |
| K40/8f132 | Fuse 132 | 63A |
| K40/8f133 | Fuse 133 | 31A |
| K40/8kG | Engine compartment terminal 15 relay | 7A |
| K40/8kH | Starter circuit 50 relay | 39A |
| K40/8kI | Backup relay | 67A |
| K40/8kJ | CPC relay | 72A |
| K40/8kK | Backup relay | 47A |
| K40/8kL | Backup relay | 81A |
| K40/8kM | Fan relay | 54A |
| K40/8kN | Circuit 87M relay | 85A |
| K40/8kP | Backup relay | 95A |
| K40/8kR | Differential lock switch relay | 58A |
| M1 | Starter | 44L |
| M4/16 | Engine oil cooler fan motor | 51L |
| M4/7 | Radiator fan motor | 76L |
| M4/7 | Radiator fan motor | 76K |
| M43/6 | Low-temperature circuit circulation pump 1 | 73K |
| M43/7 | Low-temperature circuit circulation pump 2 | 76K |
| M43/7 | Low-temperature circuit circulation pump 2 | 76L |
| M46/7 | Front axle differential lock actuator | 26L |
| M46/8 | Rear axle differential lock actuator | 25L |
| M6/1 | Wiper motor | 28L |
| N10/6 | Front SAM control unit | 8L |
| N127 | Drivetrain control unit | 13L |
| N127 | Drivetrain control unit | 47L |
| N127 | Drivetrain control unit | 75K |
| N127 | Drivetrain control unit | 71K |
| N3/10 | ME-SFI [ME] control unit | 17K |
| N3/10 | ME-SFI [ME] control unit | 17L |
| N3/10 | ME-SFI [ME] control unit | 17K |
| N3/10 | ME-SFI [ME] control unit | 41K |
| N3/10 | ME-SFI [ME] control unit | 41L |
| N3/10 | ME-SFI [ME] control unit | 41K |
| N3/10 | ME-SFI [ME] control unit | 59K |
| N3/10 | ME-SFI [ME] control unit | 59L |
| N3/10 | ME-SFI [ME] control unit | 84L |
| N3/10 | ME-SFI [ME] control unit | 88L |
| N3/10 | ME-SFI [ME] control unit | 88K |
| N3/10 | ME-SFI [ME] control unit | 88L |
| N3/2 | Electronic differential control unit | 15L |
| N3/2 | Electronic differential control unit | 37L |
| N3/9 | CDI control unit | 17L |
| N3/9 | CDI control unit | 41L |
| N3/9 | CDI control unit | 59L |
| N3/9 | CDI control unit | 88L |
| N30/4 | Electronic Stability Program control unit | 36L |
| N45 | All-wheel drive control unit | 14L |
| S1 | Exterior lights switch | 22L |
| W9 | Left front ground point with lamp unit | 54H |
| W9 | Left front ground point with lamp unit | 81L |
| W9 | Left front ground point with lamp unit | 72G |
| W9 | Left front ground point with lamp unit | 95H |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 82H |
| Y73/1 | Low-temperature circuit switchover valve | 75K |
