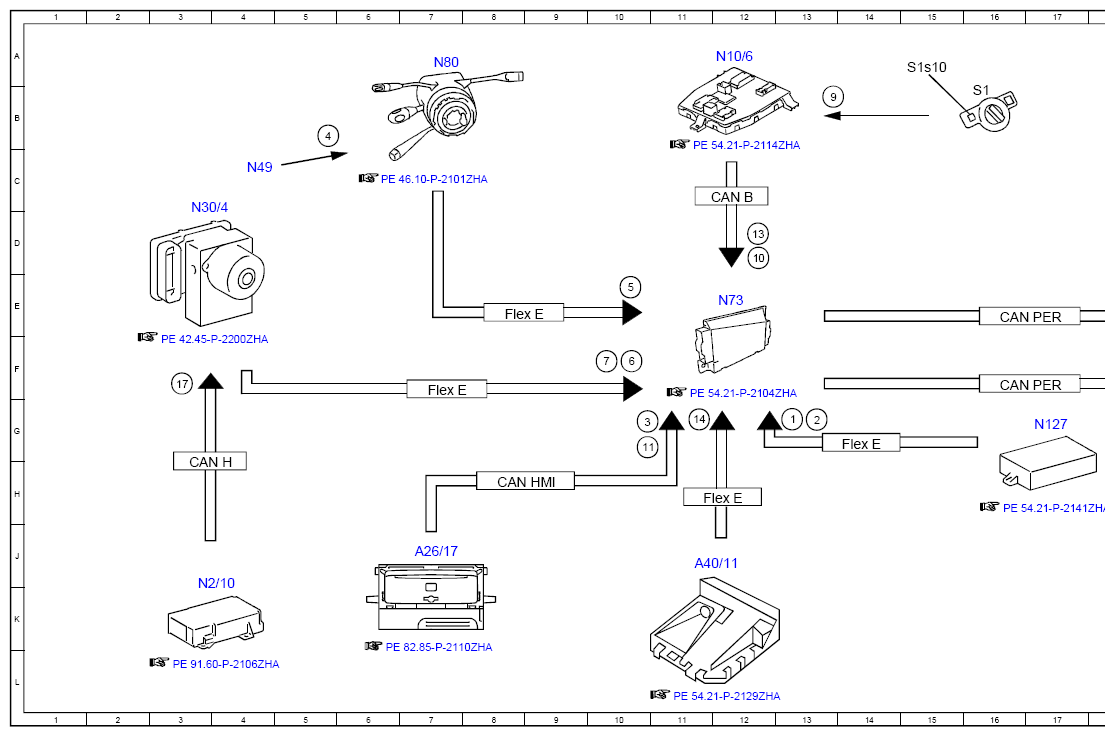

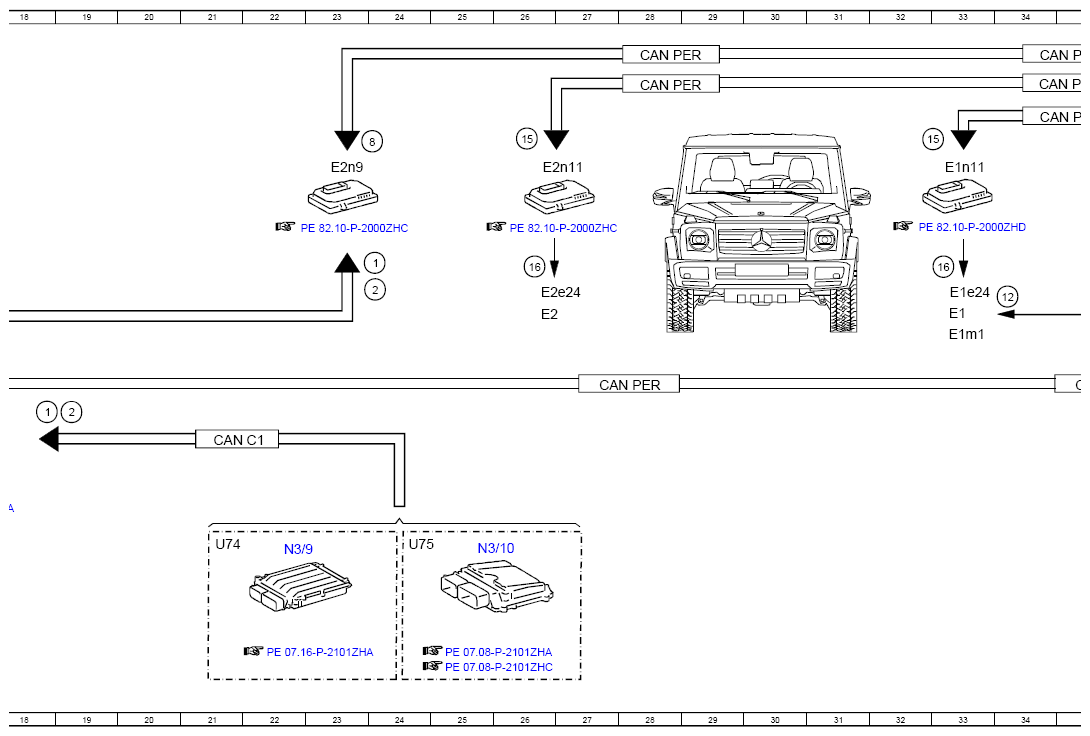

Function Schematic For Intelligent Light System - PE82.10-P-2067-97ZGA
Model 463 (except 463.342)
as of model year 2019
with code L57 (IHC Light)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 24D |
| 1 | Engine running, signal | 37D |
| 1 | Engine running, signal | 13G |
| 1 | Engine running, signal | 18G |
| 10 | Rear fog light, request | 38E |
| 10 | Rear fog light, request | 12D |
| 11 | Map data, signal | 10G |
| 11 | Map data, signal | 38E |
| 12 | Headlamp range adjustment actuator motor, actuation | 34E |
| 13 | Wiper status, signal | 12D |
| 13 | Wiper status, signal | 38F |
| 14 | Ambient information, data | 11G |
| 14 | Ambient information, data | 38F |
| 15 | Intelligent Light System light distribution, request | 26B |
| 15 | Intelligent Light System light distribution, request | 33B |
| 16 | Adaptive high beam, actuation | 26D |
| 16 | Adaptive high beam, actuation | 33D |
| 17 | Speed, turn rate and lateral acceleration, signal | 3F |
| 2 | Drivetrain operational, signal | 37E |
| 2 | Drivetrain operational, signal | 13G |
| 2 | Drivetrain operational, signal | 19G |
| 2 | Drivetrain operational, signal | 24E |
| 3 | Intelligent Light System, status | 37E |
| 3 | Intelligent Light System, status | 10G |
| 4 | Steering wheel angle sensor, signal | 5B |
| 5 | Steering wheel angle, signal | 37F |
| 5 | Steering wheel angle, signal | 10E |
| 6 | Speed, turn rate and lateral acceleration, signal | 10F |
| 6 | Speed, turn rate and lateral acceleration, signal | 37F |
| 7 | Wheel speed, signal | 10F |
| 7 | Wheel speed, signal | 38D |
| 8 | Synchronization, signal | 24B |
| 9 | Rear fog light button, status | 13B |
| A26/17 | Head unit | 7J |
| A40/11 | Mono multifunction camera | 11J |
| CAN B | Interior CAN | 12C |
| CAN C1 | Engine CAN | 21G |
| CAN H | Vehicle dynamics CAN | 3H |
| CAN HMI | User interface CAN | 8H |
| CAN PER | Peripherals CAN | 16F |
| CAN PER | Peripherals CAN | 16E |
| CAN PER | Peripherals CAN | 27F |
| CAN PER | Peripherals CAN | 35F |
| CAN PER | Peripherals CAN | 28B |
| CAN PER | Peripherals CAN | 35B |
| CAN PER | Peripherals CAN | 35B |
| CAN PER | Peripherals CAN | 35A |
| CAN PER | Peripherals CAN | 28A |
| E1 | Left front lamp unit | 33E |
| E1e24 | Left front adaptive high beam | 33E |
| E1m1 | Left headlamp range adjustment actuator motor | 33F |
| E1n11 | Left front LED matrix lamp unit control unit | 33C |
| E1n9 | Left headlamp control unit | 37C |
| E2 | Right front lamp unit | 26E |
| E2e24 | Right front adaptive high beam | 26E |
| E2n11 | Right front LED matrix lamp unit control unit | 26C |
| E2n9 | Right headlamp control unit | 23C |
| Flex E | Chassis FlexRay | 7F |
| Flex E | Chassis FlexRay | 14G |
| Flex E | Chassis FlexRay | 11H |
| Flex E | Chassis FlexRay | 8E |
| N10/6 | Front SAM control unit | 12A |
| N127 | Drivetrain control unit | 17G |
| N2/10 | Supplemental restraint system control unit | 3K |
| N3/10 | ME-SFI [ME] control unit | 25J |
| N3/9 | CDI control unit | 22J |
| N30/4 | Electronic Stability Program control unit | 3C |
| N49 | Steering wheel angle sensor | 4C |
| N73 | Electronic ignition switch control unit | 12E |
| N80 | Steering column module control unit | 7A |
| S1 | Light switch module | 16B |
| S1s10 | Rear fog light button | 15A |
| U74 | Valid for diesel engines | 21J |
| U75 | Valid for gasoline engines | 24J |
