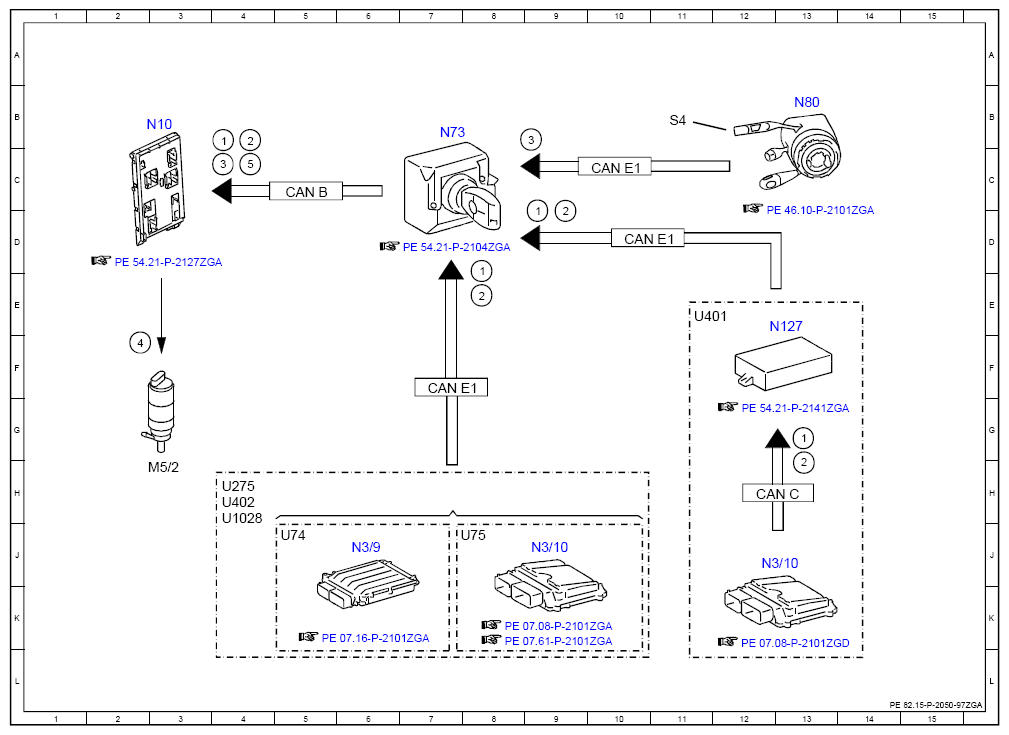

Electrical System Function Schematic For Headlamp Cleaning System (HCS) - PE82.15-P-2050-97ZGA
Model 463 (except 463.342)
as of model year 2013 up to model year 2019
Model 463.342
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 13G |
| 1 | Engine running, signal | 8D |
| 1 | Engine running, signal | 4C |
| 1 | Engine running, signal | 9D |
| 2 | Drivetrain operational, signal | 8E |
| 2 | Drivetrain operational, signal | 4B |
| 2 | Drivetrain operational, signal | 13H |
| 2 | Drivetrain operational, signal | 9D |
| 3 | Combination switch, status | 4C |
| 3 | Combination switch, status | 9C |
| 4 | Headlamp cleaning system pump, actuation | 3F |
| 5 | Circuit 15, status | 4C |
| CAN B | Interior CAN | 5C |
| CAN C | Engine CAN | 12H |
| CAN E1 | Chassis CAN 1 | 10C |
| CAN E1 | Chassis CAN 1 | 7F |
| CAN E1 | Chassis CAN 1 | 10D |
| M5/2 | Headlamp cleaning system pump | 3H |
| N10 | SAM control unit | 3B |
| N127 | Drivetrain control unit | 12E |
| N3/10 | ME-SFI [ME] control unit | 9J |
| N3/10 | ME-SFI [ME] control unit | 12J |
| N3/9 | CDI control unit | 6J |
| N73 | Electronic ignition switch control unit | 7B |
| N80 | Steering column module control unit | 13B |
| S4 | Combination switch | 11B |
| U1028 | Valid for engine 157 | 4H |
| U275 | Valid for engine 642.8 | 4H |
| U401 | Valid for fixed installation telephone | 11E |
| U402 | Valid for engine 273 | 4H |
| U74 | Valid for diesel engines | 5J |
| U75 | Valid for gasoline engines | 7J |
