Electrical Function Schematic For Telematics Services, Function - PE82.95-P-2074-97ZGC
Model 463 (except 463.342)
as of model year 2019
with code EK1 (HERMES communications module LTE)
with code ZU8 (National version for USA)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Vehicle data, request | 38F |
| 1 | Vehicle data, request | 55E |
| 1 | Vehicle data, request | 55H |
| 10 | Voice input, signal | 16H |
| 10 | Voice input, signal | 50J |
| 12 | Steering wheel angle sensor, signal | 49F |
| 12 | Steering wheel angle sensor, signal | 26D |
| 12 | Steering wheel angle sensor, signal | 32F |
| 13 | Mercedes me connect button, signal | 49F |
| 13 | Mercedes me connect button, signal | 37E |
| 14 | GPS, signal | 21L |
| 14 | GPS, signal | 31G |
| 14 | GPS, signal | 50F |
| 15 | Telephone, signal | 56G |
| 15 | Telephone, signal | 56D |
| 16 | Status indication, signal | 41D |
| 17 | Internet, signal | 56H |
| 17 | Internet, signal | 55D |
| 17 | Internet, signal | 48J |
| 17 | Internet, signal | 32J |
| 17 | Internet, signal | 48G |
| 17 | Internet, signal | 32H |
| 18 | Data from service center, signal | 55E |
| 18 | Data from service center, signal | 21F |
| 18 | Data from service center, signal | 37C |
| 18 | Data from service center, signal | 55J |
| 18 | Data from service center, signal | 38F |
| 19 | Circuit 15, status | 50F |
| 2 | Vehicle data, signal | 48F |
| 2 | Vehicle data, signal | 57D |
| 2 | Vehicle data, signal | 57H |
| 20 | Instrument cluster, message | 32C |
| 21 | Switch-on request, signal | 14E |
| 23 | Voice output, signal | 56K |
| 3 | Position data, signal | 49F |
| 3 | Position data, signal | 57E |
| 3 | Position data, signal | 57H |
| 3 | Position data, signal | 32G |
| 4 | Yaw rate, signal | 49F |
| 4 | Yaw rate, signal | 34D |
| 5 | Audio/COMAND display, message | 21F |
| 5 | Audio/COMAND display, message | 14D |
| 5 | Audio/COMAND display, message | 38F |
| 6 | Multifunction steering wheel button group, signal | 27A |
| 6 | Multifunction steering wheel button group, signal | 21F |
| 6 | Multifunction steering wheel button group, signal | 32E |
| 6 | Multifunction steering wheel button group, signal | 27C |
| 6 | Multifunction steering wheel button group, signal | 50F |
| 7 | Operation, signal | 8J |
| 7 | Operation, signal | 16J |
| 7 | Operation, signal | 16F |
| 7 | Operation, signal | 32G |
| 7 | Operation, signal | 50F |
| 8 | Wheel speed, signal | 48F |
| 8 | Wheel speed, signal | 35D |
| 9 | Mute function, signal | 21K |
| 9 | Mute function, signal | 49B |
| A1 | Instrument cluster | 31A |
| A105 | Touchpad | 9E |
| A2/140 | Emergency call system antenna 1 | 59H |
| A2/141 | Emergency call system antenna 2 | 59D |
| A2/23 | Left front GPS antenna | 29K |
| A2/83 | WLAN antenna | 44G |
| A2/91 | Bluetooth® antenna | 44H |
| A26/17 | Head unit | 18H |
| A40/8 | Audio/COMAND display | 12D |
| A40/9 | Audio/COMAND control panel | 9J |
| B25/20 | Driver hands-free system microphone | 14H |
| CAN A | Telematics CAN | 15J |
| CAN A | Telematics CAN | 15F |
| CAN A | Telematics CAN | 15E |
| CAN A | Telematics CAN | 37D |
| CAN B | Interior CAN | 39D |
| CAN D | Diagnostic CAN | 49F |
| CAN D | Diagnostic CAN | 39F |
| CAN HMI | User interface CAN | 22F |
| CAN HMI | User interface CAN | 28F |
| CAN HMI | User interface CAN | 32D |
| CAN LR | Steering wheel CAN | 27C |
| Code EK1 | HERMES LTE communications module | 57D |
| Code EK1 | HERMES LTE communications module | 57G |
| Code EK1 | HERMES LTE communications module | 51F |
| Code EM2 | HERMES UMTS communications module | 57D |
| Code EM2 | HERMES UMTS communications module | 57H |
| Code EM2 | HERMES UMTS communications module | 51F |
| Code EU8 | Burmester 3D surround sound system | 46A |
| Flex E | Chassis FlexRay | 30D |
| Flex E | Chassis FlexRay | 35D |
| H4/61 | Instrument cluster speaker | 57K |
| HSVL | High-speed video link | 15D |
| LIN A3 | LCP LIN | 6J |

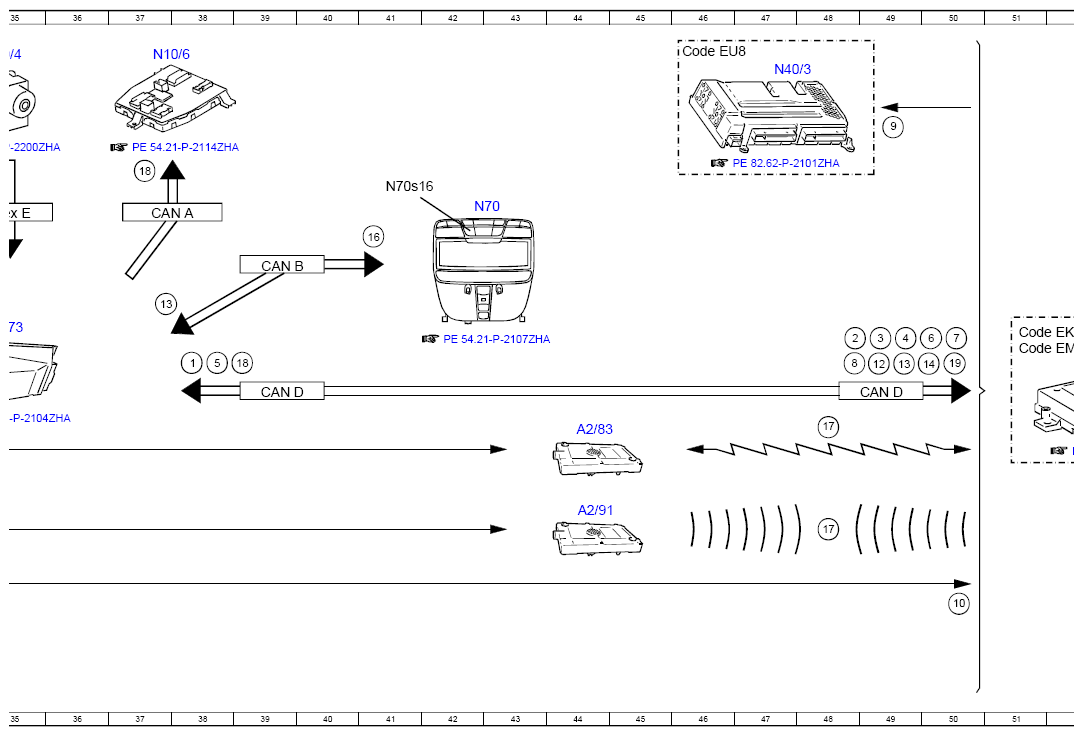

| N10/6 | Front SAM control unit | 37A |

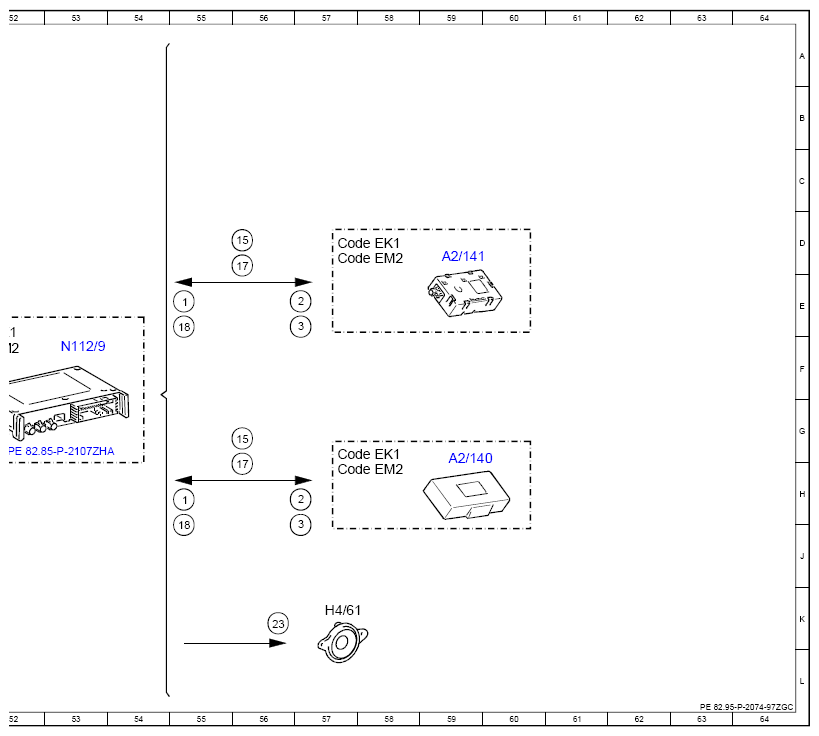

| N112/9 | HERMES control unit | 53F |
| N135 | Steering wheel electronics | 28B |
| N30/4 | Electronic Stability Program control unit | 35A |
| N40/3 | Sound system amplifier control unit | 47A |
| N49 | Steering wheel angle sensor | 23D |
| N70 | Overhead control panel control unit | 42C |
| N70s16 | Mercedes me connect button | 41C |

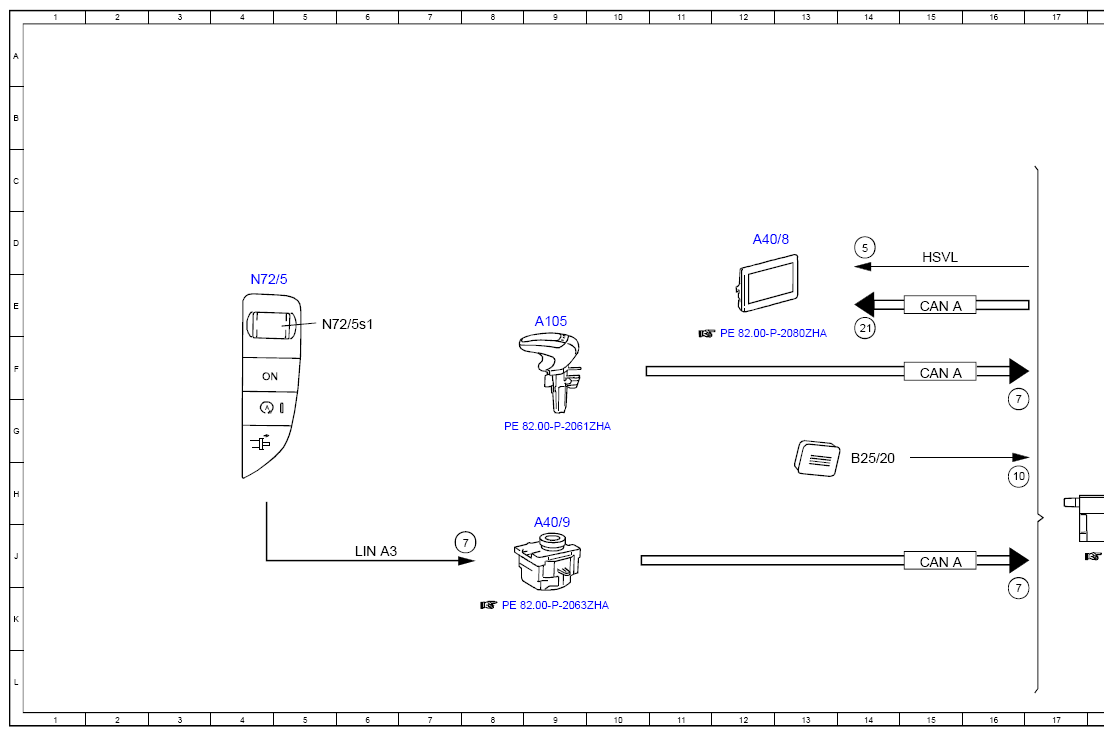

| N72/5 | Right lower control panel | 4E |
| N72/5s1 | Volume control button | 5E |
| N73 | Electronic ignition switch control unit | 35E |
| N80 | Steering column module control unit | 28D |
| S163/2 | Head unit multifunction steering wheel button group | 26A |
