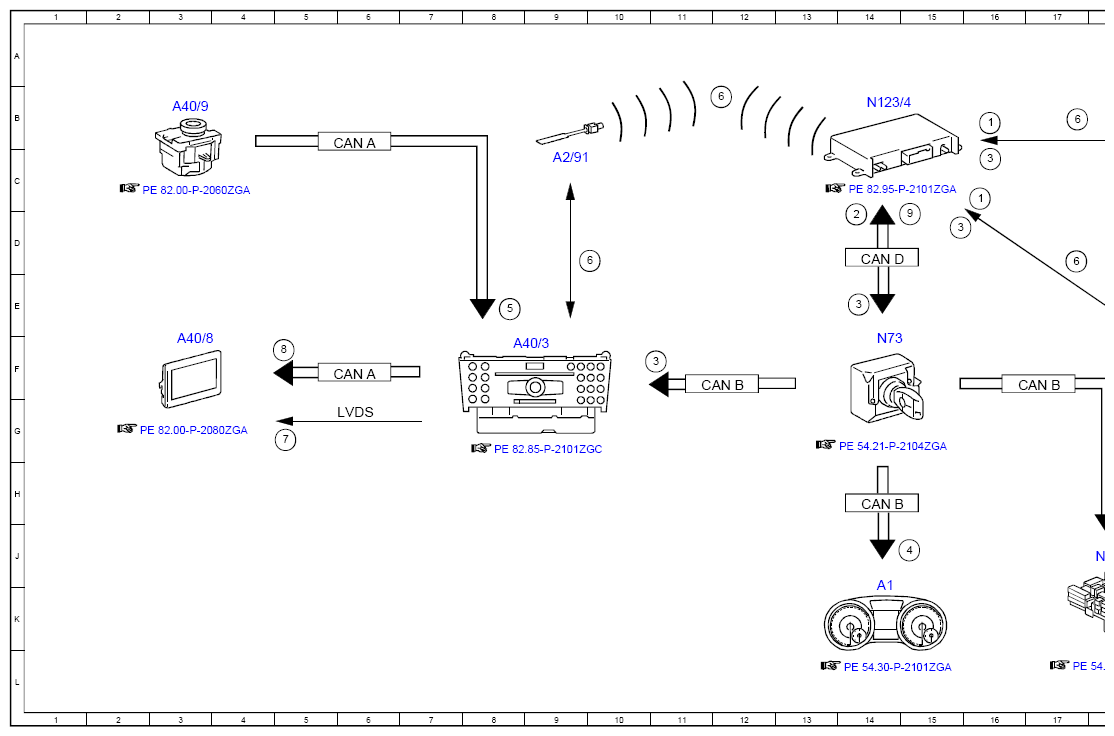

Electrical Function Schematic For Telematics Services, Function - PE82.95-P-2074-97ZGA
Model 463
as of model year 2013 up to model year 2017
with code ZU8 (National version for USA)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Vehicle data, request | 16B |
| 1 | Vehicle data, request | 16C |
| 2 | Vehicle data, signal | 19B |
| 2 | Vehicle data, signal | 19E |
| 2 | Vehicle data, signal | 14D |
| 3 | Data from service center, signal | 14E |
| 3 | Data from service center, signal | 15D |
| 3 | Data from service center, signal | 16C |
| 3 | Data from service center, signal | 18J |
| 3 | Data from service center, signal | 11F |
| 4 | Instrument cluster, message | 15J |
| 5 | Operation, signal | 8E |
| 6 | Internet, signal | 10D |
| 6 | Internet, signal | 12B |
| 6 | Internet, signal | 17B |
| 6 | Internet, signal | 17D |
| 7 | Audio/COMAND display, signal | 5G |
| 8 | Audio/COMAND display, actuation | 5F |
| 9 | Circuit 15, status | 15D |
| A1 | Instrument cluster | 14K |
| A2/52 | Emergency call antenna | 19B |
| A2/91 | Bluetooth antenna | 9C |
| A28/11 | Multifunction antenna | 19F |
| A40/3 | COMAND operating, display and control unit | 8F |
| A40/8 | Audio/COMAND display | 3F |
| A40/9 | Audio/COMAND control panel | 3B |
| CAN A | Telematics CAN | 6F |
| CAN A | Telematics CAN | 6B |
| CAN B | Interior CAN | 12F |
| CAN B | Interior CAN | 17F |
| CAN B | Interior CAN | 14H |
| CAN D | Diagnostic CAN | 14D |
| LVDS | Low voltage differential signal | 6G |
| N10/8 | Rear control unit | 18J |
| N123/4 | Emergency call system control unit | 14B |
| N73 | EIS [EZS] control unit | 14F |
