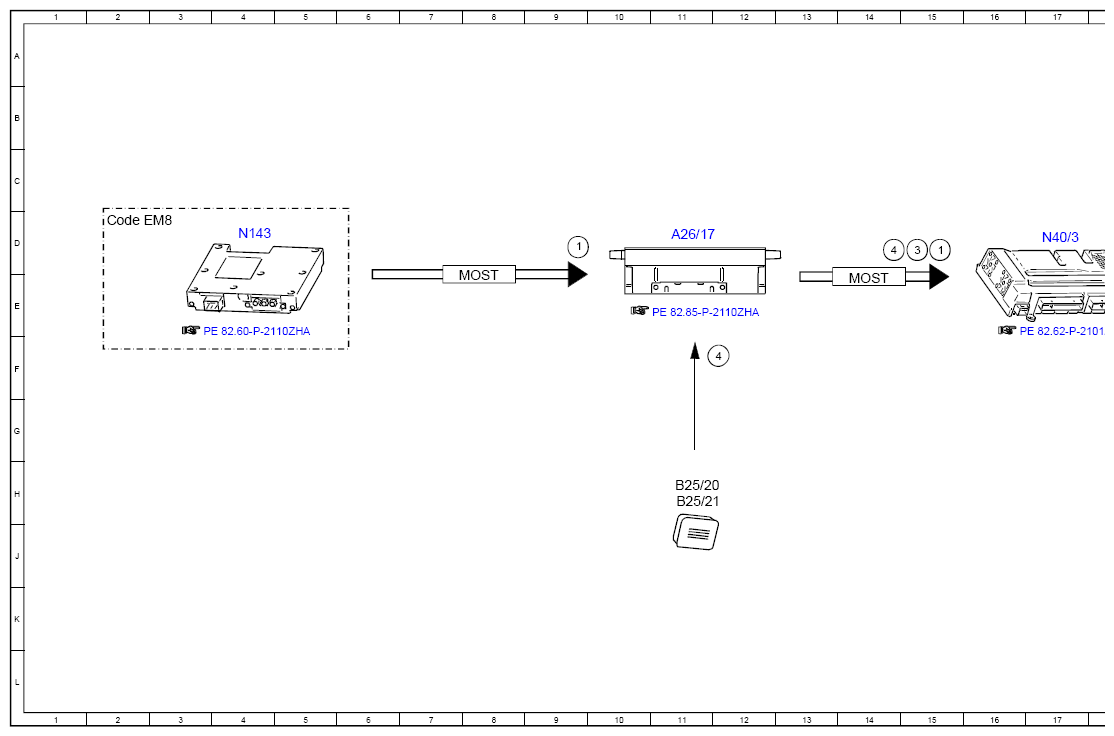

Electrical Function Schematic For Speaker System Function - PE82.62-P-2300-97ZGC
Model 463 (except 463.342)
as of model year 2019
with code EU8 (Burmester® surround sound system)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Audio, signal | 15D |
| 1 | Audio, signal | 9D |
| 2 | Speaker, actuation | 20D |
| 3 | Vehicle speed, signal | 15D |
| 4 | Microphone, signal | 14D |
| 4 | Microphone, signal | 12F |
| A26/17 | Head unit | 11D |
| B25/20 | Driver hands-free system microphone | 11H |
| B25/21 | Front passenger hands-free system microphone | 11H |
| Code EM8 | TV tuner | 2D |
| H4/1 | Left front door speaker | 22C |
| H4/115 | Left front center overhead control panel midrange speaker (3D sound) | 22G |
| H4/116 | Right front center overhead control panel midrange speaker (3D sound) | 22G |
| H4/2 | Right front door speaker | 22D |
| H4/3 | Left rear door midrange speaker | 22D |
| H4/33 | Left instrument panel tweeter | 22D |
| H4/34 | Right instrument panel tweeter | 22E |
| H4/35 | Left rear door tweeter | 22E |
| H4/36 | Right rear door tweeter | 22E |
| H4/4 | Right rear door midrange speaker | 22D |
| H4/42 | Left rear subwoofer | 22E |
| H4/62 | Left rear surround sound system midrange speaker | 22F |
| H4/63 | Right rear surround sound system midrange speaker | 22F |
| H4/88 | Left front door woofer | 22F |
| H4/89 | Right front door woofer | 22F |
| MOST | Media Oriented System Transport | 14E |
| MOST | Media Oriented System Transport | 8E |
| N143 | TV tuner control unit | 4D |
| N40/3 | Sound system amplifier control unit | 17D |
