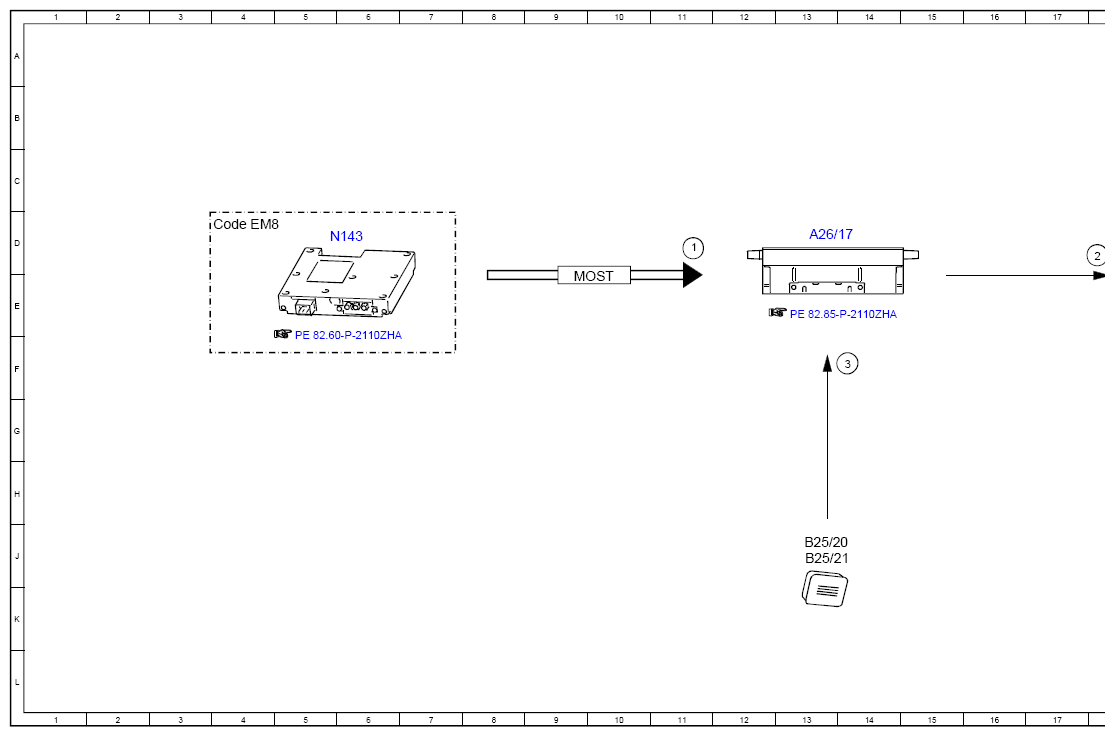

Electrical Function Schematic For Speaker System Function - PE82.62-P-2300-97ZGB
Model 463 (except 463.342)
as of model year 2019
except code EU8 (Burmester® surround sound system)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Audio, signal | 11D |
| 2 | Speaker, actuation | 18D |
| 3 | Microphone, signal | 14F |
| A26/17 | Head unit | 13D |
| B25/20 | Driver hands-free system microphone | 13J |
| B25/21 | Front passenger hands-free system microphone | 13J |
| Code EM8 | TV tuner | 4D |
| H4/1 | Left front door speaker | 19D |
| H4/2 | Right front door speaker | 19D |
| H4/3 | Left rear door midrange speaker | 19E |
| H4/4 | Right rear door midrange speaker | 19E |
| H4/88 | Left front door woofer | 19E |
| H4/89 | Right front door woofer | 19F |
| MOST | Media Oriented System Transport | 9E |
| N143 | TV tuner control unit | 6D |
