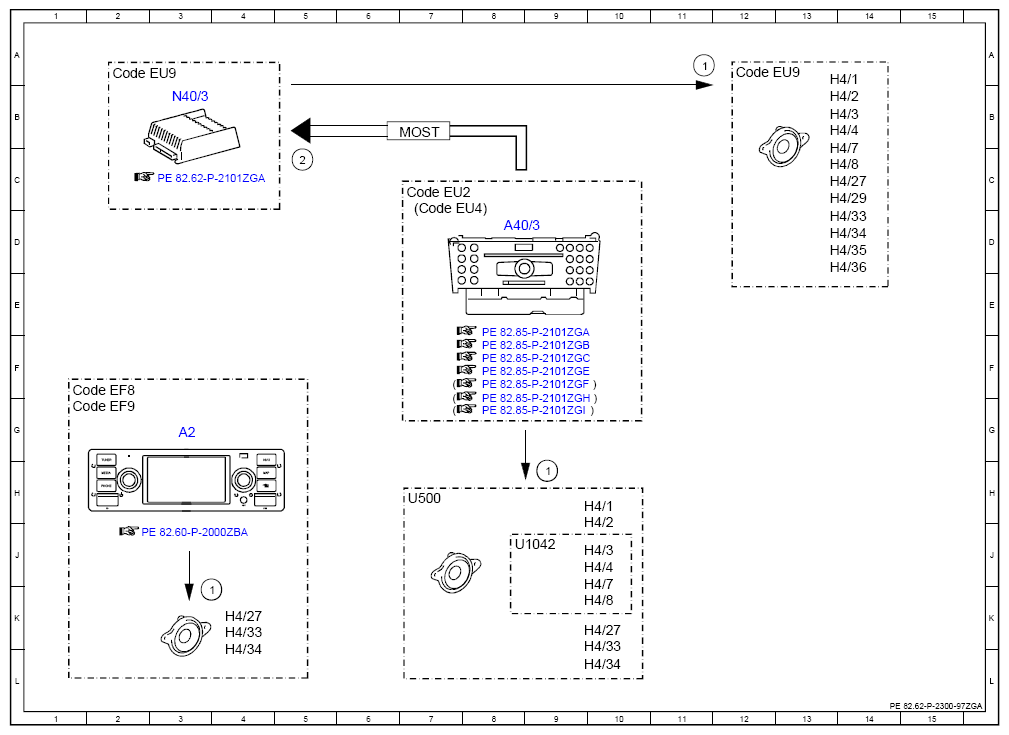

Electrical Function Schematic For Speaker System Function - PE82.62-P-2300-97ZGA
Model 463
as of model year 2013 up to model year 2019
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Speaker, actuation | 3K |
| 1 | Speaker, actuation | 11A |
| 1 | Speaker, actuation | 9H |
| 2 | Audio, signal | 5C |
| A2 | Radio 3G | 3G |
| A40/3 | COMAND control unit 8D | 8D |
| Code EF8 | Radio with Bluetooth | 1F |
| Code EF9 | Radio with Bluetooth and navigation | 1G |
| Code EU2 | COMAND Online with DVD changer | 7C |
| Code EU4 | COMAND Online | 7D |
| Code EU9 | Surround sound system (Harman/Kardon Logic 7) | 2A |
| Code EU9 | Surround sound system (Harman/Kardon Logic 7) | 12A |
| H4/1 | Left front door midrange speaker | 9H |
| H4/1 | Left front door midrange speaker | 13A |
| H4/2 | Right front door midrange speaker | 9J |
| H4/2 | Right front door midrange speaker | 13B |
| H4/27 | Center instrument panel speaker | 4K |
| H4/27 | Center instrument panel speaker | 9K |
| H4/27 | Center instrument panel speaker | 13C |
| H4/29 | Woofer | 13C |
| H4/3 | Left rear door midrange speaker | 9J |
| H4/3 | Left rear door midrange speaker | 13B |
| H4/33 | Left instrument panel tweeter | 4K |
| H4/33 | Left instrument panel tweeter | 9L |
| H4/33 | Left instrument panel tweeter | 13D |
| H4/34 | Right instrument panel tweeter | 4L |
| H4/34 | Right instrument panel tweeter | 9L |
| H4/34 | Right instrument panel tweeter | 13D |
| H4/35 | Left rear door tweeter | 13D |
| H4/36 | Right rear door tweeter | 13D |
| H4/4 | Right rear door midrange speaker | 9J |
| H4/4 | Right rear door midrange speaker | 13B |
| H4/7 | Left rear surround speaker | 9K |
| H4/7 | Left rear surround speaker | 13C |
| H4/8 | Right rear surround speaker | 9K |
| H4/8 | Right rear surround speaker | 13C |
| MOST | Media Oriented System Transport | 7B |
| N40/3 | Sound system amplifier control unit | 3B |
| U1042 | Not valid for model 463.202 | 8J |
| U500 | Not valid for sound system | 7H |
