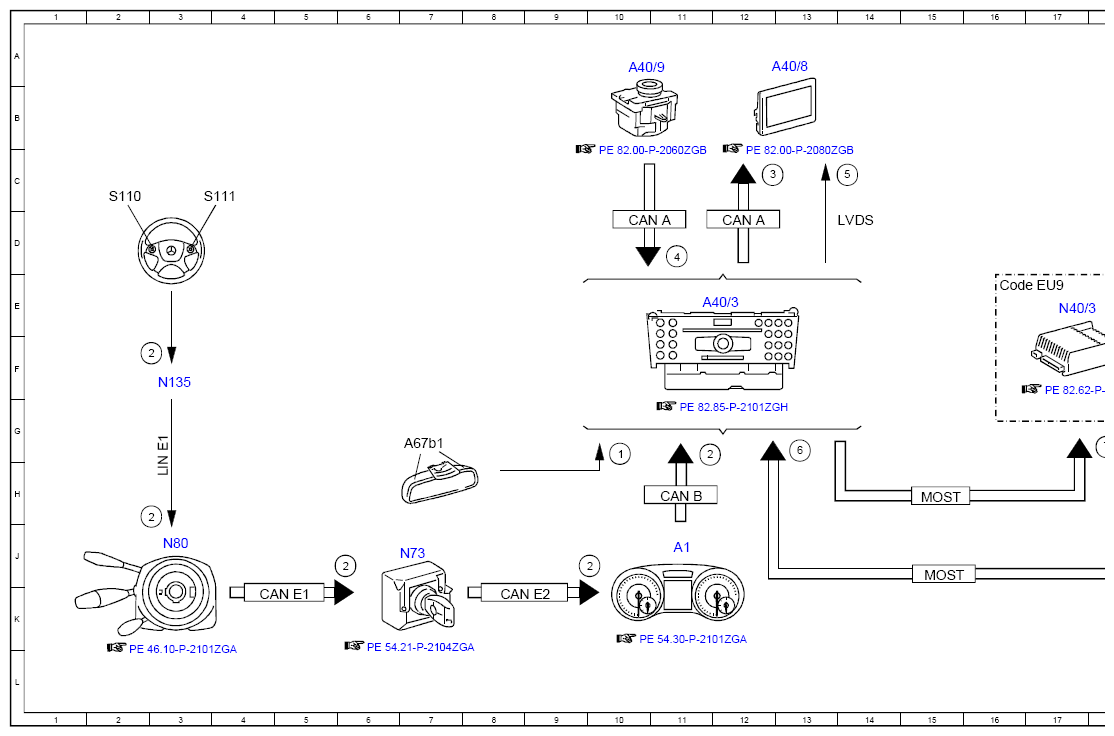

Electrical Function Schematic For SDARS Function - PE82.60-P-2066-97ZGA
Model 463
as of model year 2017 up to model year 2019
with code ZU8 (National version for USA)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Voice input, signal | 10G |
| 2 | Multifunction steering wheel button group, signal | 3H |
| 2 | Multifunction steering wheel button group, signal | 10J |
| 2 | Multifunction steering wheel button group, signal | 3F |
| 2 | Multifunction steering wheel button group, signal | 11G |
| 2 | Multifunction steering wheel button group, signal | 6J |
| 3 | Switch-on request, signal | 12C |
| 4 | Operation, signal | 11D |
| 4 | Operation, signal | 19J |
| 5 | Low voltage differential signal video signal data transfer, signal | 14C |
| 6 | SDAR antenna, signal | 21H |
| 6 | SDAR antenna, signal | 13G |
| 7 | Audio, signal | 18G |
| A1 | Instrument cluster | 11J |
| A2/82 | Satellite digital audio radio (SDAR) antenna | 20F |
| A40/3 | COMAND control unit | 11E |
| A40/8 | Audio/COMAND display | 13A |
| A40/9 | Audio/COMAND control panel | 10A |
| A67b1 | Hands-free system microphone | 7G |
| A90/4 | Tuner unit | 20J |
| CAN A | Telematics CAN | 10D |
| CAN A | Telematics CAN | 12D |
| CAN B | Interior CAN | 11H |
| CAN E1 | Chassis CAN 1 | 4K |
| CAN E2 | Chassis CAN 2 | 8K |
| Code EU9 | Surround sound system (Harman/Kardon Logic 7) | 16E |
| LIN E1 | Steering LIN | 3G |
| LVDS | Low voltage differential signal | 14D |
| MOST | Media Oriented System Transport | 15J |
| MOST | Media Oriented System Transport | 15H |
| N135 | Steering wheel electronics | 3F |
| N40/3 | Sound system amplifier control unit | 17E |
| N73 | Electronic ignition switch control unit | 7J |
| N80 | Steering column module control unit | 3J |
| S110 | Left multifunction steering wheel button group | 2C |
| S111 | Right multifunction steering wheel button group | 3C |
