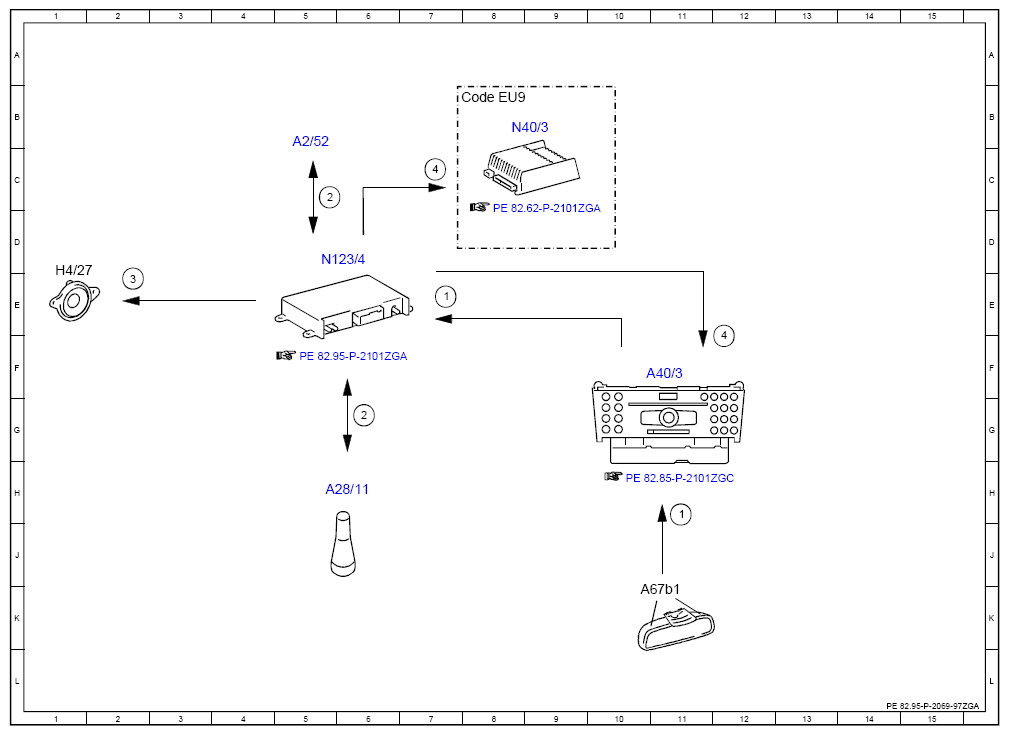

Electrical Function Diagram For Voice Connection Between Vehicle And Service Center, Function - PE82.95-P-2069-97ZGA
Model 463
as of model year 2013 up to model year 2017
with code ZU8 (National version for USA)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Voice input, signal | 7E |
| 1 | Voice input, signal | 11H |
| 2 | Telephone, signal | 5C |
| 2 | Telephone, signal | 6G |
| 3 | Voice output, signal | 2E |
| 4 | Mute, signal | 12F |
| 4 | Mute, signal | 7C |
| A2/52 | Emergency call system antenna | 5B |
| A28/11 | Multifunction antenna | 5H |
| A40/3 | COMAND control unit | 10F |
| A67b1 | Hands-free system microphone | 11K |
| Code EU9 | Surround sound system (Harman/Kardon Logic 7) | 7B |
| H4/27 | Center instrument panel speaker | 1E |
| N123/4 | Emergency call system control unit | 5D |
| N40/3 | Sound system amplifier control unit | 8B |
