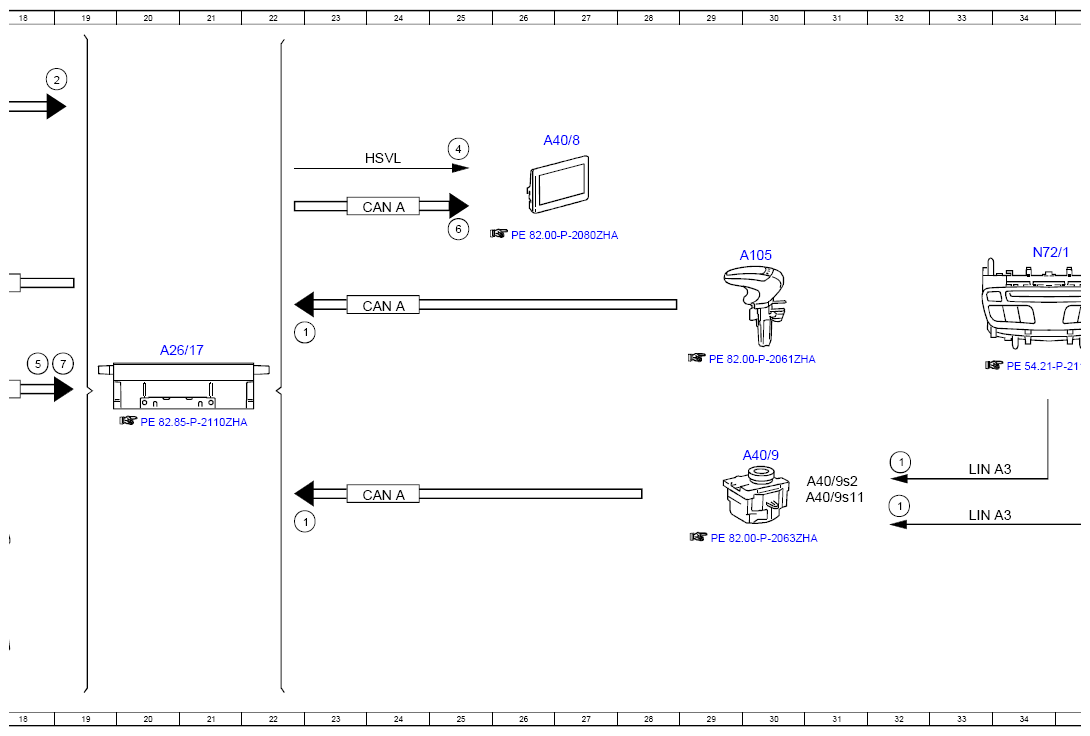

Electrical Function Diagram For TV Mode, Function - PE82.85-P-2065-97ZGC
Model 463 (except 463.342)
as of model year 2019
with code EM8 (TV tuner)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 22J |
| 1 | Operation, signal | 22E |
| 1 | Operation, signal | 32G |
| 1 | Operation, signal | 32H |
| 2 | Multifunction steering wheel button group, signal | 8B |
| 2 | Multifunction steering wheel button group, signal | 19B |
| 2 | Multifunction steering wheel button group, signal | 5C |
| 2 | Multifunction steering wheel button group, signal | 5E |
| 3 | TV antennas, signal | 15K |
| 3 | TV antennas, signal | 16J |
| 3 | TV antennas, signal | 15H |
| 3 | TV antennas, signal | 12L |
| 3 | TV antennas, signal | 12K |
| 3 | TV antennas, signal | 12J |
| 4 | High-speed video link video signal data transfer, signal | 25C |
| 5 | Audio, signal | 18F |
| 5 | Audio, signal | 15F |
| 6 | Switch-on request, signal | 25C |
| 7 | Video, signal | 19F |
| A105 | Touchpad | 30D |
| A2/108 | FM 2, DAB 2, TV 2 antenna amplifier | 14J |
| A2/169 | Left side window antenna | 17H |
| A2/170 | Right rear side window pane antenna | 17K |
| A26/17 | Head unit | 20F |
| A40/8 | Audio/COMAND display | 26B |
| A40/9 | Audio/COMAND control panel | 30G |
| A40/9s11 | Audio/COMAND controller | 31H |
| A40/9s2 | "Back" button | 31H |
| A94/5 | TV 1 antenna amplifier | 14K |
| A94/7 | TV 3 antenna amplifier | 14H |
| CAN A | Telematics CAN | 24E |
| CAN A | Telematics CAN | 24D |
| CAN A | Telematics CAN | 24H |
| CAN HMI | User interface CAN | 15B |
| CAN LR | Steering wheel CAN | 4D |
| Code EU8 | Burmester 3D surround sound system | 12D |
| Flex E | Chassis FlexRay | 7B |
| HSVL | High-speed video link | 24C |
| LIN A3 | LCP LIN | 33H |
| LIN A3 | LCP LIN | 33H |
| MOST | Media Oriented System Transport | 17E |
| MOST | Media Oriented System Transport | 17F |
| N135 | Steering wheel electronics | 4E |
| N143 | TV tuner control unit | 10J |
| N40/3 | Sound system amplifier control unit | 13D |
| N72/1 | Upper control panel control unit | 34D |
| N72/5 | Right lower control panel | 37D |
| N72/5s1 | Volume control button | 38D |
| N72/5s2 | "ON" button | 38E |
| N73 | Electronic ignition switch control unit | 9A |
| N80 | Steering column module control unit | 4A |
| S163/2 | Head unit multifunction steering wheel button group | 5F |
| S163/2s16 | Volume control switch | 5F |
