Electrical Function Diagram For TV Mode, Function - PE82.85-P-2065-97ZGA
Model 463
as of model year 2013 up to model year 2017
with code EM8 (TV tuner)

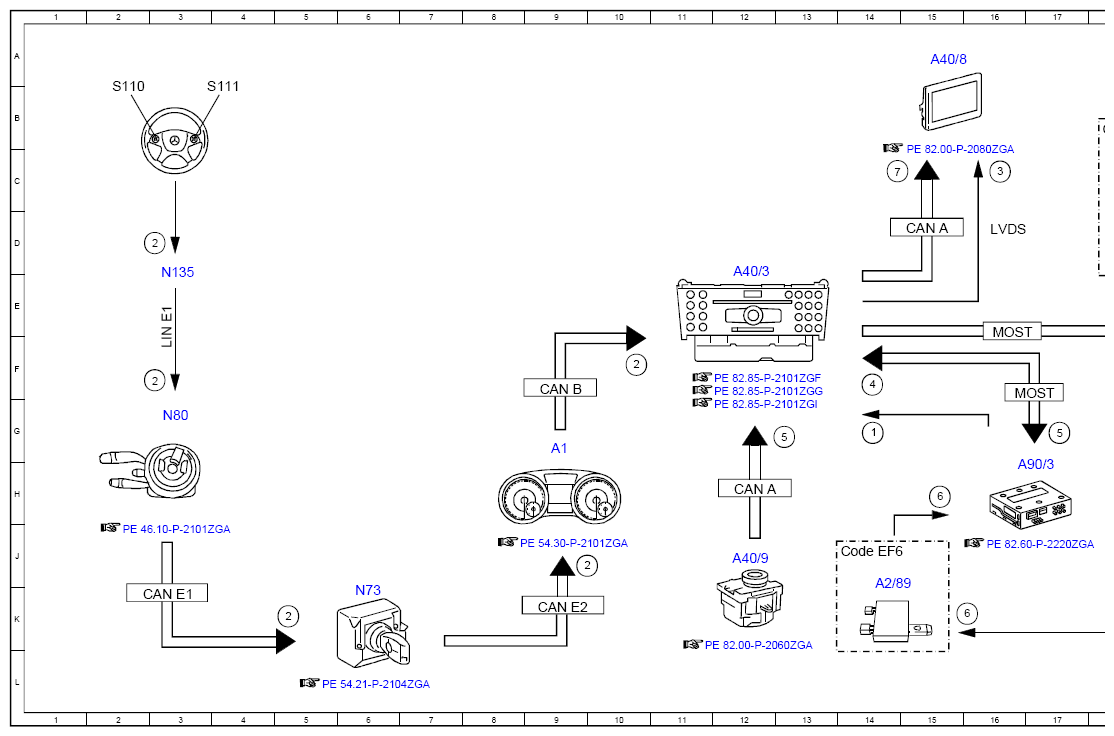

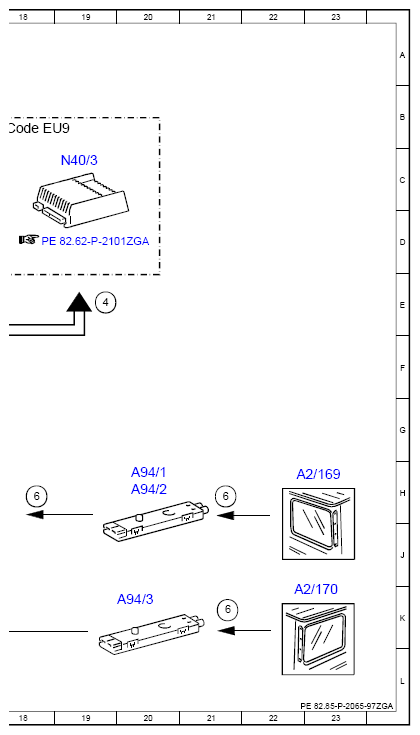

| Code: | Designation: | Position: |
|---|---|---|
| 1 | Video and TV, signal | 14G |
| 2 | Multifunction steering wheel button group, signal | 3F |
| 2 | Multifunction steering wheel button group, signal | 10F |
| 2 | Multifunction steering wheel button group, signal | 3D |
| 2 | Multifunction steering wheel button group, signal | 9J |
| 2 | Multifunction steering wheel button group, signal | 5K |
| 3 | Video, signal | 16C |
| 4 | Audio, signal | 19E |
| 4 | Audio, signal | 14F |
| 5 | Operation, signal | 13G |
| 5 | Operation, signal | 17G |
| 6 | TV antennas, signal | 18H |
| 6 | TV antennas, signal | 15H |
| 6 | TV antennas, signal | 16K |
| 6 | TV antennas, signal | 21H |
| 6 | TV antennas, signal | 21K |
| 7 | Switch-on request, signal | 14C |
| A1 | Instrument cluster | 9G |
| A2/169 | Left side window antenna | 23H |
| A2/170 | Right side window antenna | 23K |
| A2/89 | TV antenna splitter | 14K |
| A40/3 | COMAND control unit | 12E |
| A40/8 | Audio/COMAND display | 15A |
| A40/9 | Audio/COMAND control panel | 12J |
| A90/3 | TV digital tuner | 17H |
| A94/1 | TV 1 antenna amplifier | 20H |
| A94/2 | TV 2 antenna amplifier | 20H |
| A94/3 | TV 3 and DAB antenna amplifier | 20K |
| CAN A | Telematics CAN | 12H |
| CAN A | Telematics CAN | 15D |
| CAN B | Interior CAN | 9F |
| CAN E1 | Chassis CAN 1 | 3K |
| CAN E2 | Chassis CAN 2 | 9K |
| Code EF6 | Digital radio | 14J |
| Code EU9 | Surround sound system (Harman/Kardon Logic 7) | 18B |
| LIN E1 | Steering LIN | 3E |
| LVDS | Low voltage differential signal | 16D |
| MOST | Media Oriented System Transport | 17F |
| MOST | Media Oriented System Transport | 16F |
| N135 | Steering wheel electronics | 3E |
| N40/3 | Sound system amplifier control unit | 19C |
| N73 | Electronic ignition switch control unit | 6K |
| N80 | Steering column module control unit | 3G |
| S110 | Left multifunction steering wheel button group | 2B |
| S111 | Right multifunction steering wheel button group | 3B |
