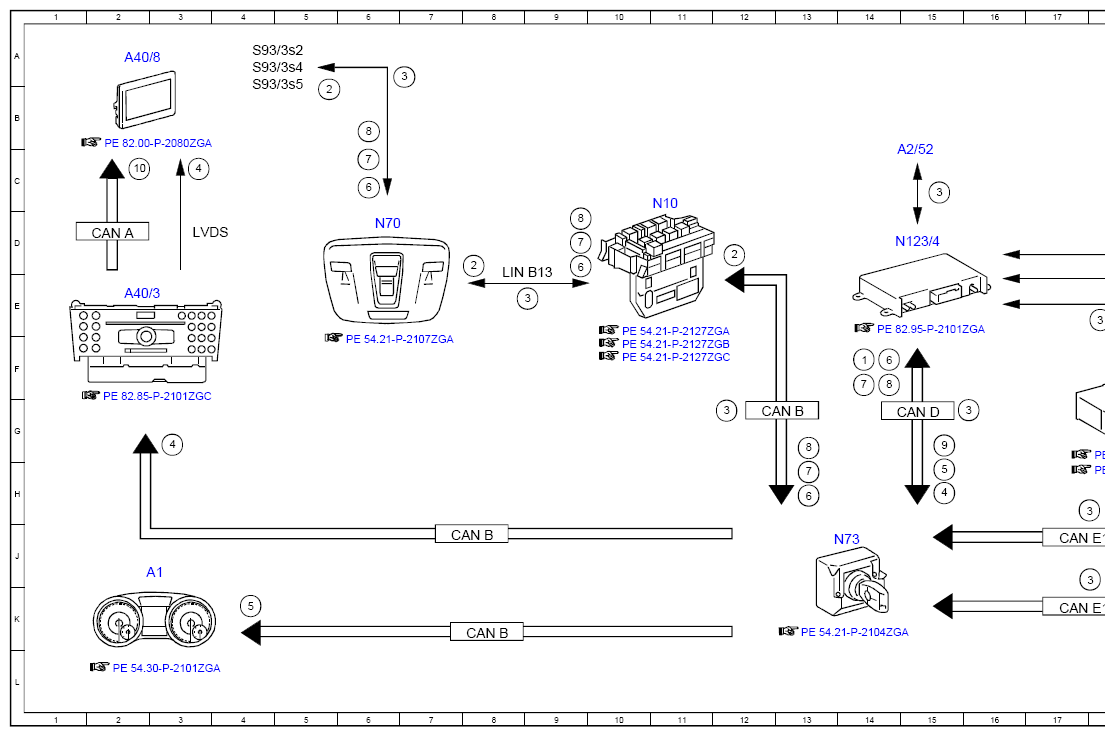

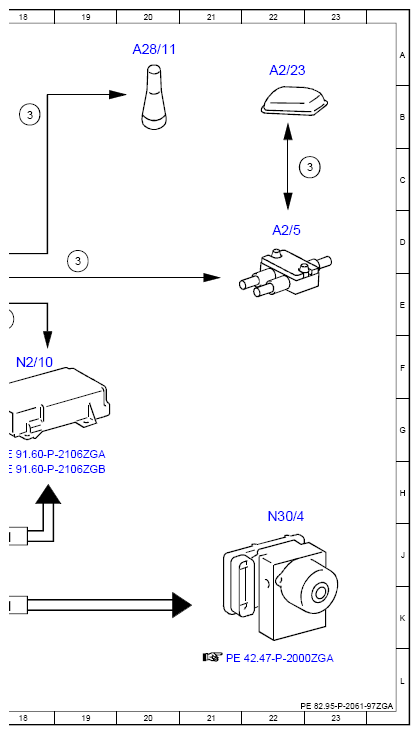

Electrical Function Diagram For Status Display Of Emergency Call System, Function - PE82.95-P-2061-97ZGA
Model 463
as of model year 2013 up to model year 2017
with code ZU8 (National version for USA)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15R, status | 14F |
| 10 | Switch-on request, signal | 2C |
| 2 | Status indication, signal | 12D |
| 2 | Status indication, signal | 5B |
| 2 | Status indication, signal | 8D |
| 3 | Check signal, signal | 18J |
| 3 | Check signal, signal | 17H |
| 3 | Check signal, signal | 16G |
| 3 | Check signal, signal | 9E |
| 3 | Check signal, signal | 15C |
| 3 | Check signal, signal | 18E |
| 3 | Check signal, signal | 19D |
| 3 | Check signal, signal | 18B |
| 3 | Check signal, signal | 23C |
| 3 | Check signal, signal | 7A |
| 3 | Check signal, signal | 12G |
| 4 | Audio/COMAND display, message | 3G |
| 4 | Audio/COMAND display, message | 15H |
| 4 | Audio/COMAND display, message | 3C |
| 5 | Instrument cluster, message | 4K |
| 5 | Instrument cluster, message | 15H |
| 6 | Manual emergency call, signal | 13H |
| 6 | Manual emergency call, signal | 14F |
| 6 | Manual emergency call, signal | 9D |
| 6 | Manual emergency call, signal | 6C |
| 7 | Breakdown assistance, signal | 13H |
| 7 | Breakdown assistance, signal | 6C |
| 7 | Breakdown assistance, signal | 14F |
| 7 | Breakdown assistance, signal | 9D |
| 8 | MB-Info, signal | 13G |
| 8 | MB-Info, signal | 6B |
| 8 | MB-Info, signal | 14F |
| 8 | MB-Info, signal | 9D |
| 9 | Unlock central locking, request | 15G |
| A1 | Instrument cluster | 2J |
| A2/23 | Left front GPS antenna | 22A |
| A2/23 | Left front GPS antenna | 22A |
| A2/5 | Global positioning system antenna splitter | 22D |
| A2/52 | Emergency call system antenna | 14C |
| A28/11 | Multifunction antenna | 20A |
| A40/3 | COMAND control unit | 2E |
| A40/8 | Audio/COMAND display | 2A |
| CAN A | Telematics CAN | 2D |
| CAN B | Interior CAN | 8K |
| CAN B | Interior CAN | 8J |
| CAN B | Interior CAN | 12G |
| CAN D | Diagnostic CAN | 15G |
| CAN E1 | Chassis CAN 1 | 17K |
| CAN E1 | Chassis CAN 1 | 17J |
| LIN B13 | Roof LIN | 8E |
| LVDS | Low voltage differential signal | 3D |
| N10 | SAM control unit | 11C |
| N123/4 | Emergency call system control unit | 15D |
| N2/10 | Supplemental restraint system control unit | 18F |
| N30/4 | Electronic Stability Program control unit | 22H |
| N70 | Overhead control panel control unit | 6D |
| N73 | Electronic ignition switch control unit | 13J |
| S93/3s2 | Emergency call system button | 4A |
| S93/3s4 | Breakdown assistance button | 4A |
| S93/3s5 | MB-Info button | 4B |
