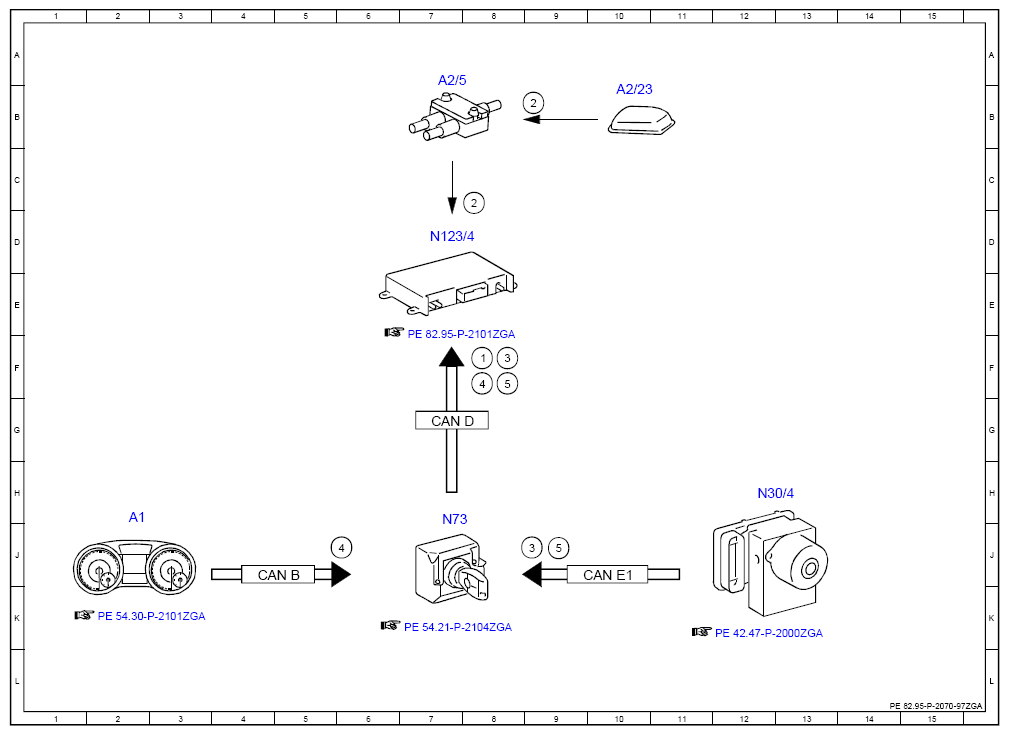

Electrical Function Diagram For Position Finding, Function - PE82.95-P-2070-97ZGA
Model 463
as of model year 2013 up to model year 2017
with code ZU8 (National version for USA)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15R, status | 8F |
| 2 | GPS, signal | 8C |
| 2 | GPS, signal | 9B |
| 3 | Wheel speed, signal | 8F |
| 3 | Wheel speed, signal | 9J |
| 4 | Travel distance, signal | 6J |
| 4 | Travel distance, signal | 8F |
| 5 | Direction of travel, signal | 8F |
| 5 | Direction of travel, signal | 9J |
| A1 | Instrument cluster | 2H |
| A2/23 | Left front GPS antenna | 10B |
| A2/5 | Global positioning system antenna splitter | 7A |
| CAN B | Interior CAN | 4J |
| CAN D | Diagnostic CAN | 7G |
| CAN E1 | Chassis CAN 1 | 10J |
| N123/4 | Emergency call system control unit | 7D |
| N30/4 | Electronic Stability Program control unit | 12H |
| N73 | Electronic ignition switch control unit | 7H |
