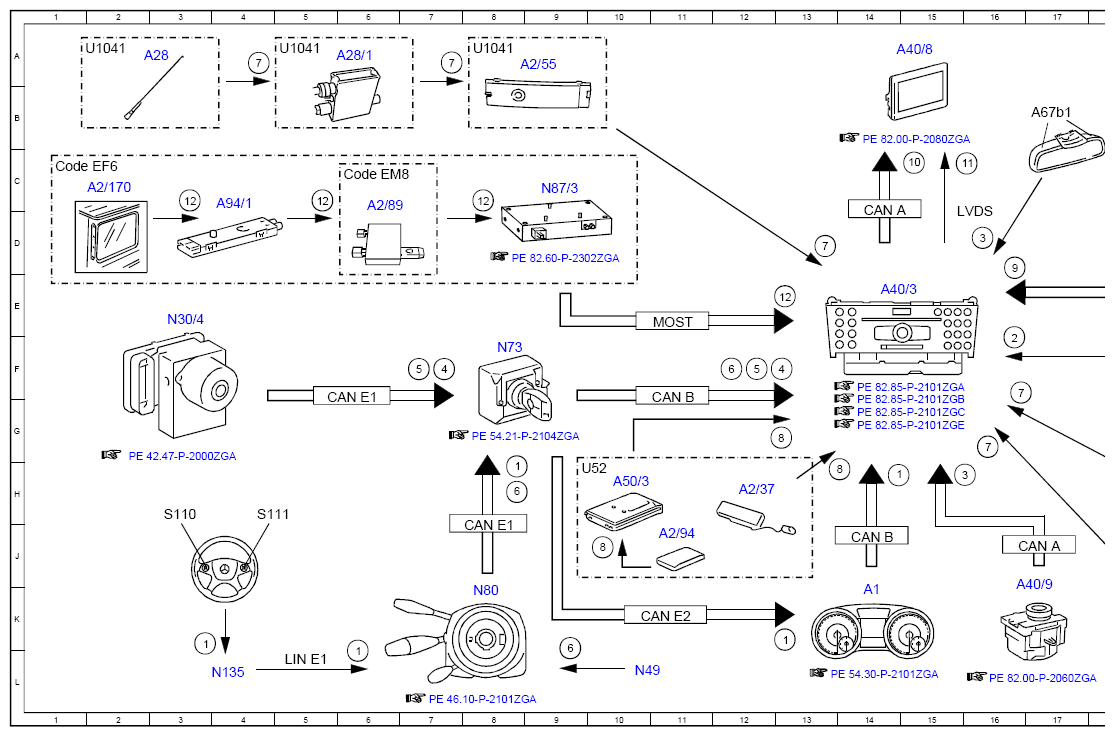

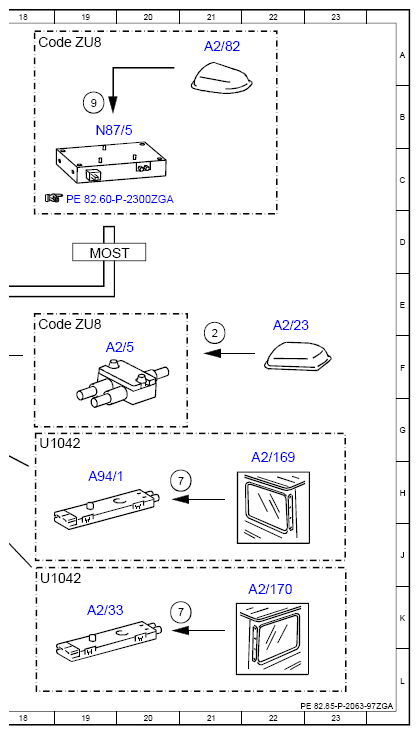

Electrical Function Diagram For Navigation Mode (COMAND), Function - PE82.85-P-2063-97ZGA
Model 463
as of model year 2013 up to model year 2017
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Multifunction steering wheel button group, signal | 6L |
| 1 | Multifunction steering wheel button group, signal | 13K |
| 1 | Multifunction steering wheel button group, signal | 14H |
| 1 | Multifunction steering wheel button group, signal | 3K |
| 1 | Multifunction steering wheel button group, signal | 8H |
| 10 | Switch-on request, signal | 15C |
| 11 | Audio/COMAND display, message | 16C |
| 12 | DAB band III, signal | 13E |
| 12 | DAB band III, signal | 8C |
| 12 | DAB band III, signal | 5C |
| 12 | DAB band III, signal | 3C |
| 2 | GPS, signal | 16F |
| 2 | GPS, signal | 21F |
| 3 | Operation, signal | 16D |
| 3 | Operation, signal | 16H |
| 4 | Wheel speed, signal | 7F |
| 4 | Wheel speed, signal | 13F |
| 5 | Direction of travel, signal | 12F |
| 5 | Direction of travel, signal | 7F |
| 6 | Steering wheel angle sensor, signal | 8H |
| 6 | Steering wheel angle sensor, signal | 9L |
| 6 | Steering wheel angle sensor, signal | 12F |
| 7 | FM antenna, signal | 16F |
| 7 | FM antenna, signal | 16G |
| 7 | FM antenna, signal | 13D |
| 7 | FM antenna, signal | 20H |
| 7 | FM antenna, signal | 20K |
| 7 | FM antenna, signal | 7A |
| 7 | FM antenna, signal | 4A |
| 8 | Vehicle Information and Communication System (VICS), signal | 13G |
| 8 | Vehicle Information and Communication System (VICS), signal | 14H |
| 8 | Vehicle Information and Communication System (VICS), signal | 10J |
| 9 | SDAR antenna, signal | 19B |
| 9 | SDAR antenna, signal | 16D |
| A1 | Instrument cluster | 14K |
| A2/169 | Left side window antenna | 22H |
| A2/170 | Right side window antenna | 2C |
| A2/170 | Right side window antenna | 22K |
| A2/23 | Left front GPS antenna | 22E |
| A2/33 | Side window antenna | 19K |
| A2/37 | Vehicle Information and Communication System (VICS) control unit | 12H |
| A2/5 | Global positioning system antenna splitter | 19F |
| A2/55 | AM, FM and FM 2 antenna amplifier | 9A |
| A2/82 | Satellite digital audio radio (SDAR) antenna | 21A |
| A2/89 | TV antenna splitter | 6C |
| A2/94 | Electronic toll collection (ETC) antenna | 11J |
| A28 | Telephone, radio and stationary heater antenna | 2A |
| A28/1 | Telephone, radio and stationary heater antenna splitter | 6A |
| A40/3 | COMAND control unit | 14E |
| A40/8 | Audio/COMAND display | 14A |
| A40/9 | Audio/COMAND control panel | 16K |
| A50/3 | Electronic Toll Collection control unit | 10H |
| A67b1 | Hands-free system microphone group | 17B |
| A94/1 | TV 1 antenna amplifier | 4C |
| A94/1 | TV 1 antenna amplifier | 19H |
| CAN A | Telematics CAN | 14D |
| CAN A | Telematics CAN | 17J |
| CAN B | Interior CAN | 14J |
| CAN B | Interior CAN | 11G |
| CAN E1 | Chassis CAN 1 | 8J |
| CAN E1 | Chassis CAN 1 | 6G |
| CAN E2 | Chassis CAN 2 | 11K |
| Code EF6 | Digital radio | 1C |
| Code EM8 | TV tuner | 6C |
| Code ZU8 | USA version | 18E |
| Code ZU8 | USA version | 18A |
| LIN E1 | Steering LIN | 5L |
| LVDS | Low voltage differential signal | 16D |
| MOST | Media Oriented System Transport | 19D |
| MOST | Media Oriented System Transport | 11E |
| N135 | Steering wheel electronics | 3L |
| N30/4 | Electronic Stability Program control unit | 3E |
| N49 | Steering wheel angle sensor | 10L |
| N73 | Electronic ignition switch control unit | 8F |
| N80 | Steering column module control unit | 8K |
| N87/3 | Digital Audio Broadcasting control unit | 9C |
| N87/5 | Satellite digital audio radio (SDAR) control unit | 19B |
| S110 | Left multifunction steering wheel button group | 3H |
| S111 | Right multifunction steering wheel button group | 4H |
| U1041 | Valid for model 463.202 | 8A |
| U1041 | Valid for model 463.202 | 5A |
| U1041 | Valid for model 463.202 | 1A |
| U1042 | Not valid for model 463.202 | 18J |
| U1042 | Not valid for model 463.202 | 18G |
| U52 | Valid for two-piece radio | 9H |
