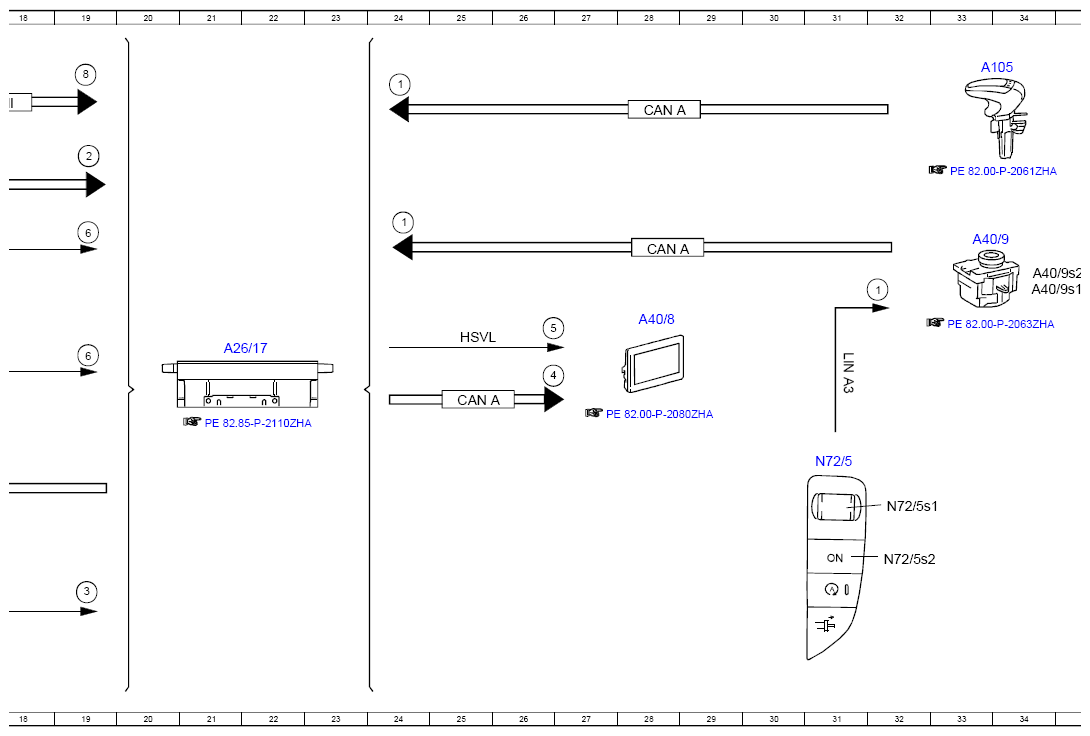

Electrical Function Diagram For Digital Audio Broadcasting, Function - PE82.60-P-2057-97ZGC
Model 463 (except 463.342)
as of model year 2019
with code EF6 (Digital radio (DAB))
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 32E |
| 1 | Operation, signal | 36D |
| 1 | Operation, signal | 24B |
| 1 | Operation, signal | 24D |
| 2 | Multifunction steering wheel button group, signal | 6C |
| 2 | Multifunction steering wheel button group, signal | 3D |
| 2 | Multifunction steering wheel button group, signal | 3F |
| 2 | Multifunction steering wheel button group, signal | 19C |
| 3 | Voice input, signal | 19K |
| 4 | Switch-on request, signal | 26F |
| 5 | Audio/COMAND display, actuation | 26E |
| 6 | DAB band III, signal | 14F |
| 6 | DAB band III, signal | 14D |
| 6 | DAB band III, signal | 19D |
| 6 | DAB band III, signal | 19F |
| 7 | Audio, signal | 12H |
| 8 | Vehicle speed, signal | 19B |
| A1 | Instrument cluster | 13A |
| A105 | Touchpad | 33A |
| A2/108 | FM 2, DAB 2, TV 2 antenna amplifier | 16F |
| A2/169 | Left side window antenna | 13E |
| A2/170 | Right rear side window pane antenna | 13F |
| A2/18 | FM/AM amplifier | 16D |
| A26/17 | Head unit | 21F |
| A40/8 | Audio/COMAND display | 28E |
| A40/9 | Audio/COMAND control panel | 33D |
| A40/9s11 | Audio/COMAND controller | 34E |
| A40/9s2 | "Back" button | 34E |
| B25/20 | Driver hands-free system microphone | 17J |
| B25/21 | Front passenger hands-free system microphone | 17J |
| CAN A | Telematics CAN | 25G |
| CAN A | Telematics CAN | 28B |
| CAN A | Telematics CAN | 28D |
| CAN HMI | User interface CAN | 17B |
| CAN HMI | User interface CAN | 12C |
| CAN HMI | User interface CAN | 16C |
| CAN LR | Steering wheel CAN | 3E |
| Code EU8 | Burmester 3D surround sound system | 9G |
| Flex E | Chassis FlexRay | 5C |
| HSVL | High-speed video link | 25F |
| LIN A3 | LCP LIN | 31F |
| LIN A3 | LCP LIN | 36D |
| MOST | Media Oriented System Transport | 15H |
| N135 | Steering wheel electronics | 3F |
| N40/3 | Sound system amplifier control unit | 10H |
| N72/1 | Upper control panel control unit | 39D |
| N72/5 | Right lower control panel | 31H |
| N72/5s1 | Volume control button | 32H |
| N72/5s2 | "ON" button | 32J |
| N73 | Electronic ignition switch control unit | 7B |
| N80 | Steering column module control unit | 3B |
| S163/2 | Head unit multifunction steering wheel button group | 4G |
| S163/2s16 | Volume control switch | 4G |
