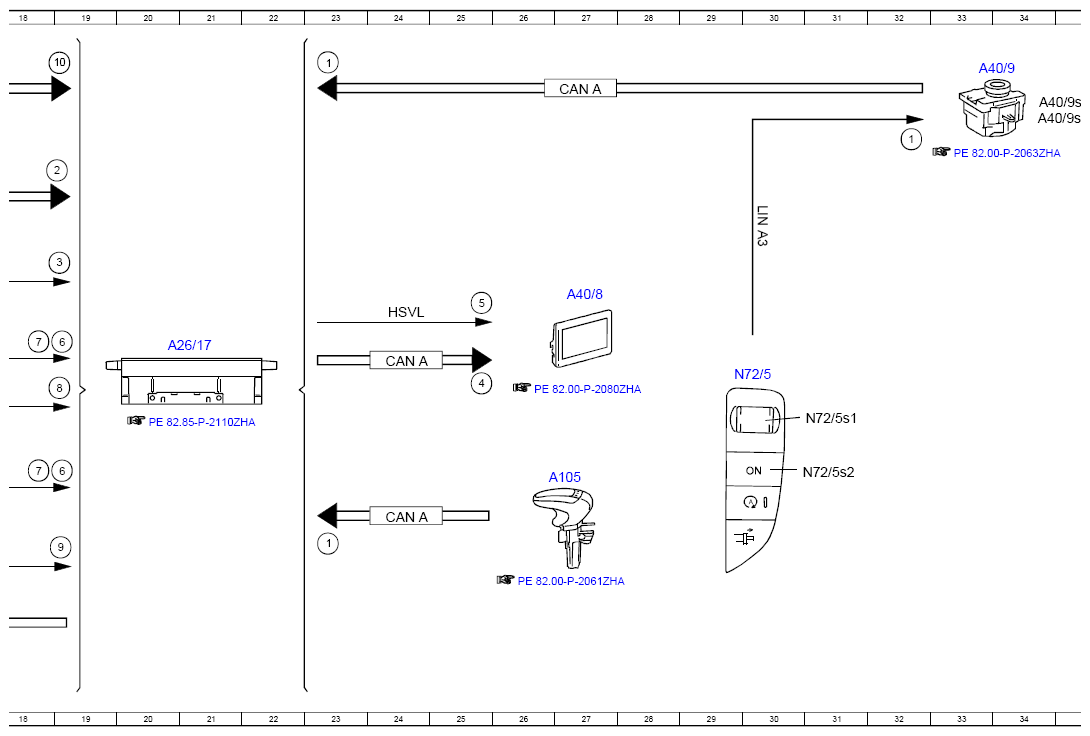

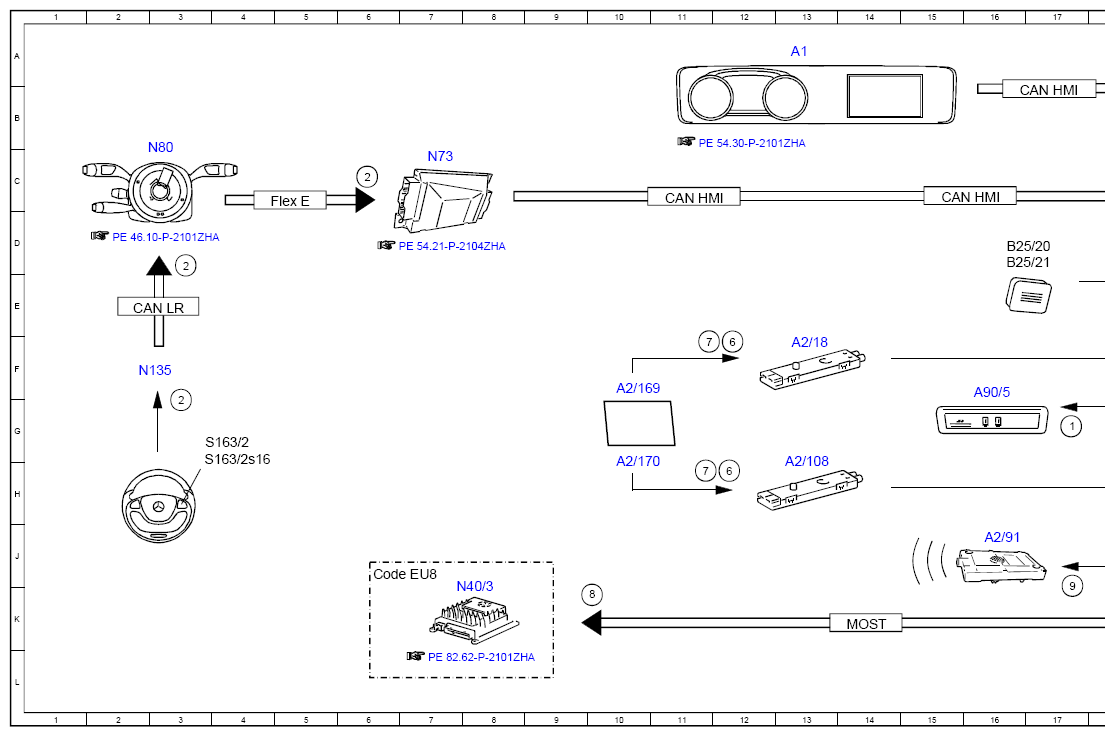

Electrical Function Diagram For Audio Mode, Function - PE82.60-P-2058-97ZGD
Model 463 (except 463.342)
as of model year 2019
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 17G |
| 1 | Operation, signal | 23A |
| 1 | Operation, signal | 23J |
| 1 | Operation, signal | 32B |
| 1 | Operation, signal | 36B |
| 10 | Vehicle speed, signal | 19A |
| 2 | Multifunction steering wheel button group, signal | 3G |
| 2 | Multifunction steering wheel button group, signal | 3D |
| 2 | Multifunction steering wheel button group, signal | 6C |
| 2 | Multifunction steering wheel button group, signal | 19C |
| 3 | Voice input, signal | 19D |
| 4 | Switch-on request, signal | 25F |
| 5 | Audio/COMAND display, actuation | 25E |
| 6 | AM/FM antenna, signal | 19F |
| 6 | AM/FM antenna, signal | 19H |
| 6 | AM/FM antenna, signal | 12F |
| 6 | AM/FM antenna, signal | 12H |
| 7 | FM antenna, signal | 18F |
| 7 | FM antenna, signal | 18H |
| 7 | FM antenna, signal | 11F |
| 7 | FM antenna, signal | 11H |
| 8 | Audio, signal | 19F |
| 8 | Audio, signal | 10K |
| 9 | Bluetooth® audio/communication | 17J |
| 9 | Bluetooth® audio/communication | 19J |
| A1 | Instrument cluster | 13A |
| A105 | Touchpad | 27H |
| A2/108 | FM 2, DAB 2, TV 2 antenna amplifier | 13H |
| A2/169 | Left side window antenna | 10F |
| A2/170 | Right rear side window pane antenna | 10H |
| A2/18 | FM/AM amplifier | 13F |
| A2/91 | Bluetooth® antenna | 16J |
| A26/17 | Head unit | 21F |
| A40/8 | Audio/COMAND display | 27E |
| A40/9 | Audio/COMAND control panel | 33A |
| A40/9s11 | Audio/COMAND controller | 34B |
| A40/9s2 | "Back" button | 34B |
| A90/5 | Multimedia connection unit | 16F |
| B25/20 | Driver hands-free system microphone | 16D |
| B25/21 | Front passenger hands-free system microphone | 16D |
| CAN A | Telematics CAN | 24H |
| CAN A | Telematics CAN | 24F |
| CAN A | Telematics CAN | 27B |
| CAN HMI | User interface CAN | 17B |
| CAN HMI | User interface CAN | 15C |
| CAN HMI | User interface CAN | 11C |
| CAN LR | Steering wheel CAN | 2E |
| Code EU8 | Burmester 3D surround sound system | 6J |
| Flex E | Chassis FlexRay | 5C |
| HSVL | High-speed video link | 24E |
| LIN A3 | LCP LIN | 30D |
| LIN A3 | LCP LIN | 36B |
| MOST | Media Oriented System Transport | 14K |
| N135 | Steering wheel electronics | 2F |
| N40/3 | Sound system amplifier control unit | 8K |
| N72/1 | Upper control panel control unit | 38A |
| N72/5 | Right lower control panel | 30F |
| N72/5s1 | Volume control button | 31G |
| N72/5s2 | "ON" button | 31H |
| N73 | Electronic ignition switch control unit | 7C |
| N80 | Steering column module control unit | 3C |
| S163/2 | Head unit multifunction steering wheel button group | 4G |
| S163/2s16 | Volume control switch | 4H |
