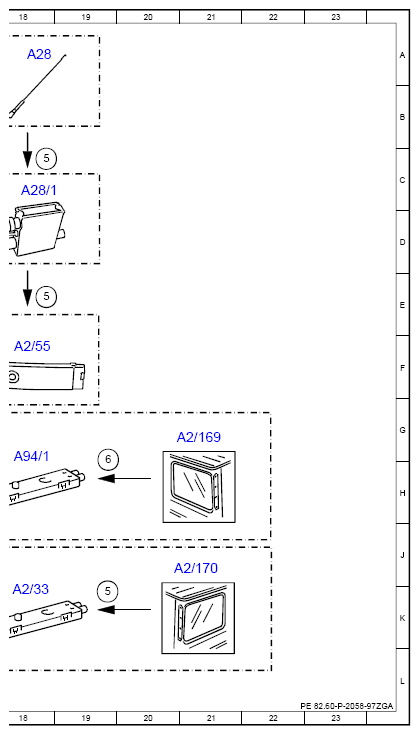

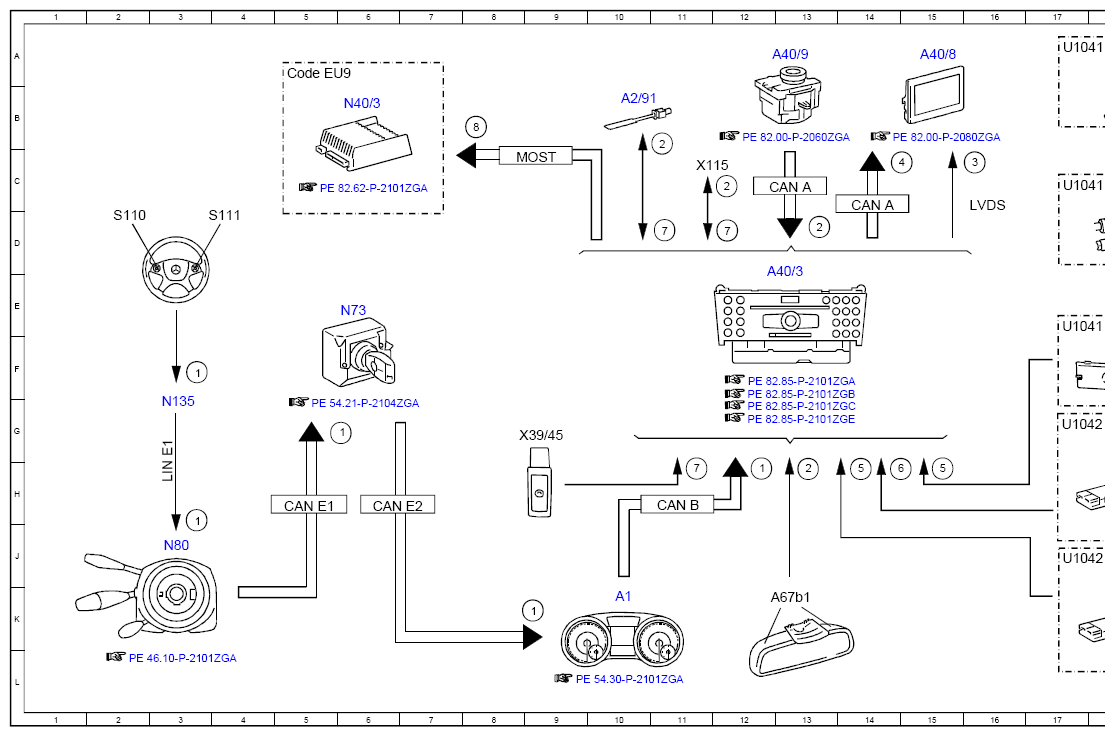

Electrical Function Diagram For Audio Mode, Function - PE82.60-P-2058-97ZGA
Model 463
as of model year 2013 up to model year 2017
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Multifunction steering wheel button group, signal | 3H |
| 1 | Multifunction steering wheel button group, signal | 12H |
| 1 | Multifunction steering wheel button group, signal | 3F |
| 1 | Multifunction steering wheel button group, signal | 9K |
| 1 | Multifunction steering wheel button group, signal | 6G |
| 2 | Operation, signal | 13D |
| 2 | Operation, signal | 11B |
| 2 | Operation, signal | 12C |
| 2 | Operation, signal | 13H |
| 3 | Audio/COMAND display, message | 16C |
| 4 | Switch-on request, signal | 14C |
| 5 | AM/FM antenna, signal | 18E |
| 5 | AM/FM antenna, signal | 18C |
| 5 | AM/FM antenna, signal | 15H |
| 5 | AM/FM antenna, signal | 14H |
| 5 | AM/FM antenna, signal | 19K |
| 6 | FM antenna, signal | 14H |
| 6 | FM antenna, signal | 19H |
| 7 | Audio, signal | 11D |
| 7 | Audio, signal | 12D |
| 7 | Audio, signal | 11H |
| 8 | Sound system amplifier, actuation | 8B |
| A1 | Instrument cluster | 10K |
| A2/169 | Left side window antenna | 21G |
| A2/170 | Right side window antenna | 21J |
| A2/33 | Side window antenna | 18K |
| A2/55 | AM, FM and FM 2 antenna amplifier | 18F |
| A2/91 | Bluetooth® antenna | 10B |
| A28 | Telephone, radio and stationary heater antenna | 18A |
| A28/1 | Telephone, radio and stationary heater antenna splitter | 18C |
| A40/3 | COMAND control unit | 12E |
| A40/8 | Audio/COMAND display | 15A |
| A40/9 | Audio/COMAND control panel | 13A |
| A67b1 | Hands-free system microphone group | 13K |
| A94/1 | TV 1 antenna amplifier | 18G |
| CAN A | Telematics CAN | 13C |
| CAN A | Telematics CAN | 14C |
| CAN B | Interior CAN | 11H |
| CAN E1 | Chassis CAN 1 | 5H |
| CAN E2 | Chassis CAN 2 | 6H |
| Code EU9 | Surround sound system (Harman/Kardon Logic 7) | 5A |
| LIN E1 | Steering LIN | 3G |
| LVDS | Low voltage differential signal | 16C |
| MOST | Media Oriented System Transport | 9C |
| N135 | Steering wheel electronics | 3G |
| N40/3 | Sound system amplifier control unit | 6B |
| N73 | Electronic ignition switch control unit | 6E |
| N80 | Steering column module control unit | 3J |
| S110 | Left multifunction steering wheel button group | 2D |
| S111 | Right multifunction steering wheel button group | 3D |
| U1041 | Valid for model 463.202 | 17C |
| U1041 | Valid for model 463.202 | 17A |
| U1041 | Valid for model 463.202 | 17E |
| U1042 | Not valid for model 463.202 | 17J |
| U1042 | Not valid for model 463.202 | 17G |
| X115 | USB electrical connector | 11C |
| X39/45 | AUX jack electrical connector | 9G |
