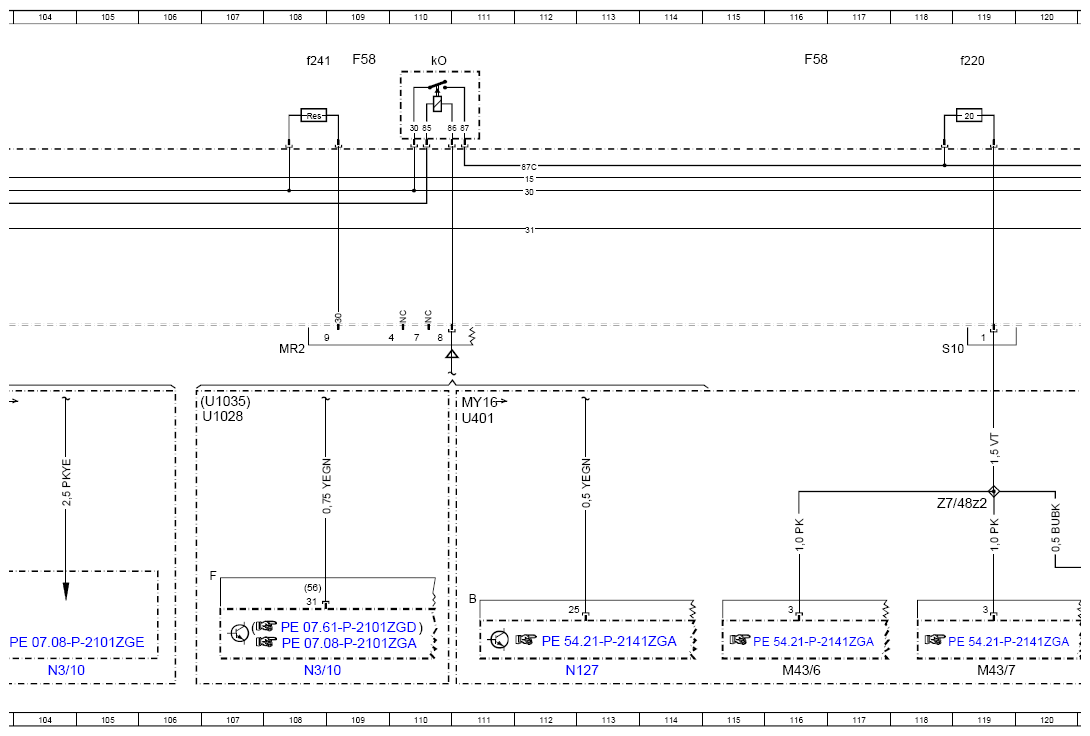

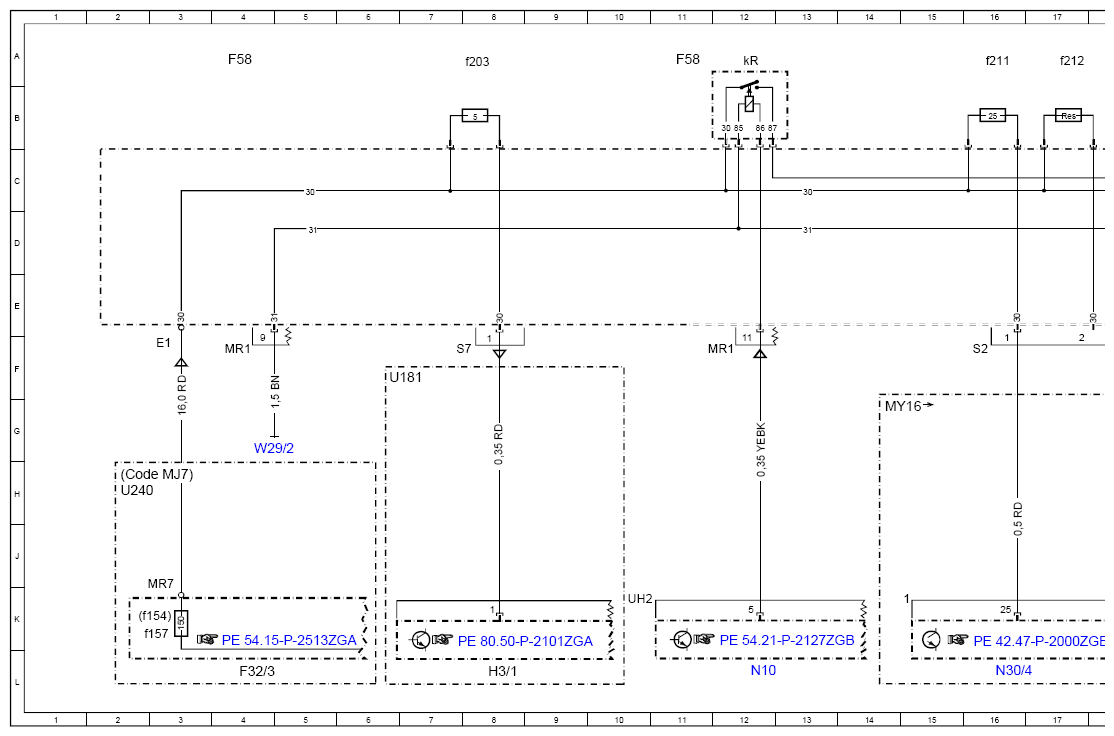

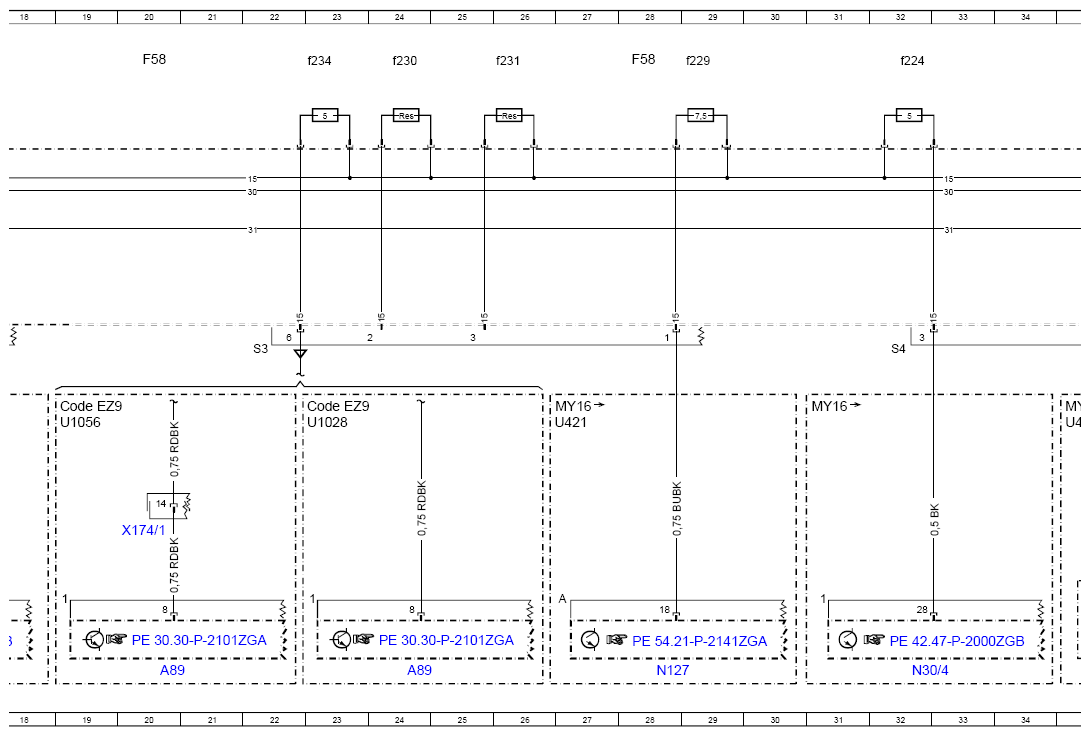

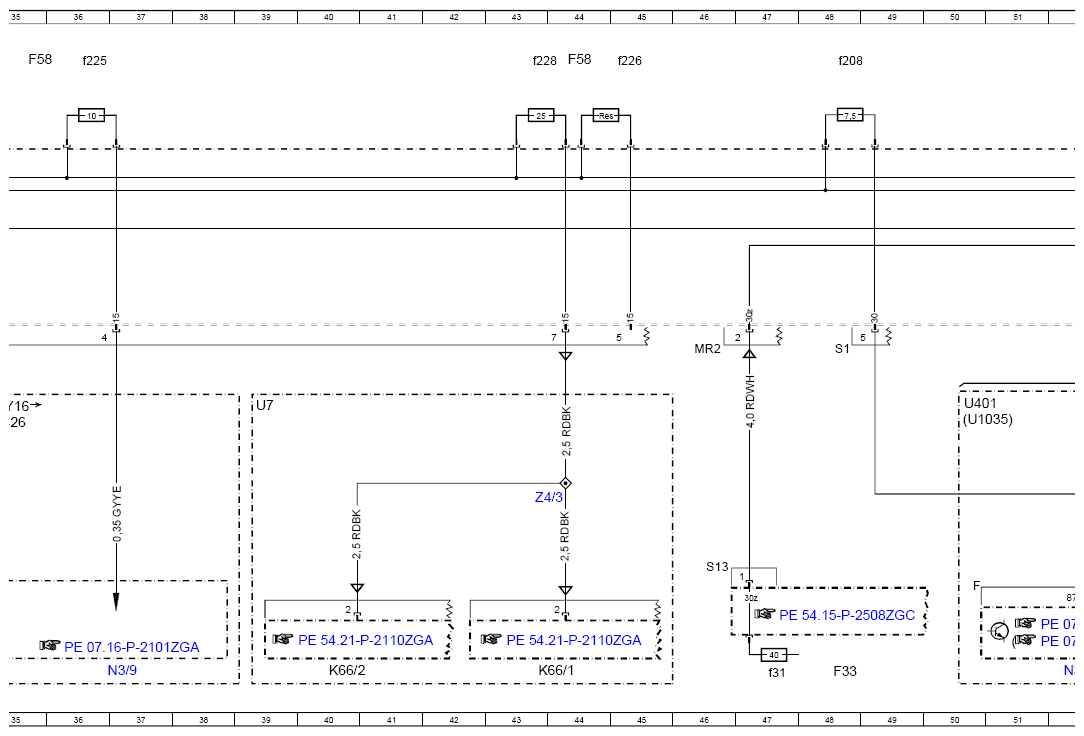

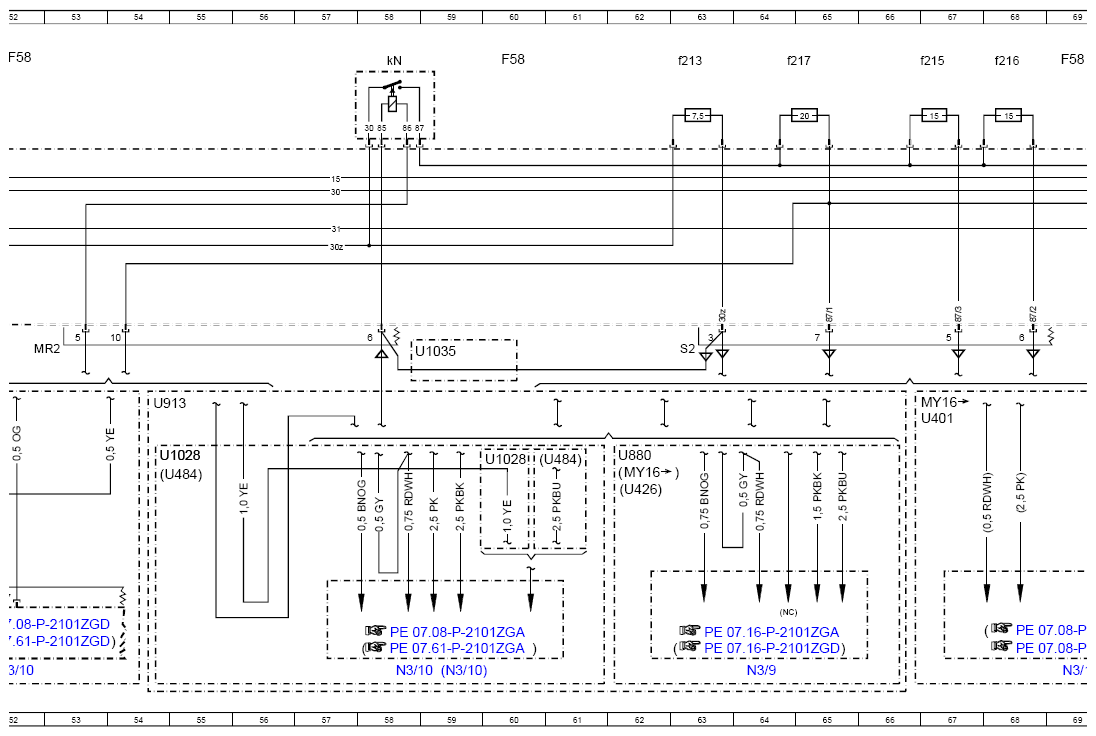

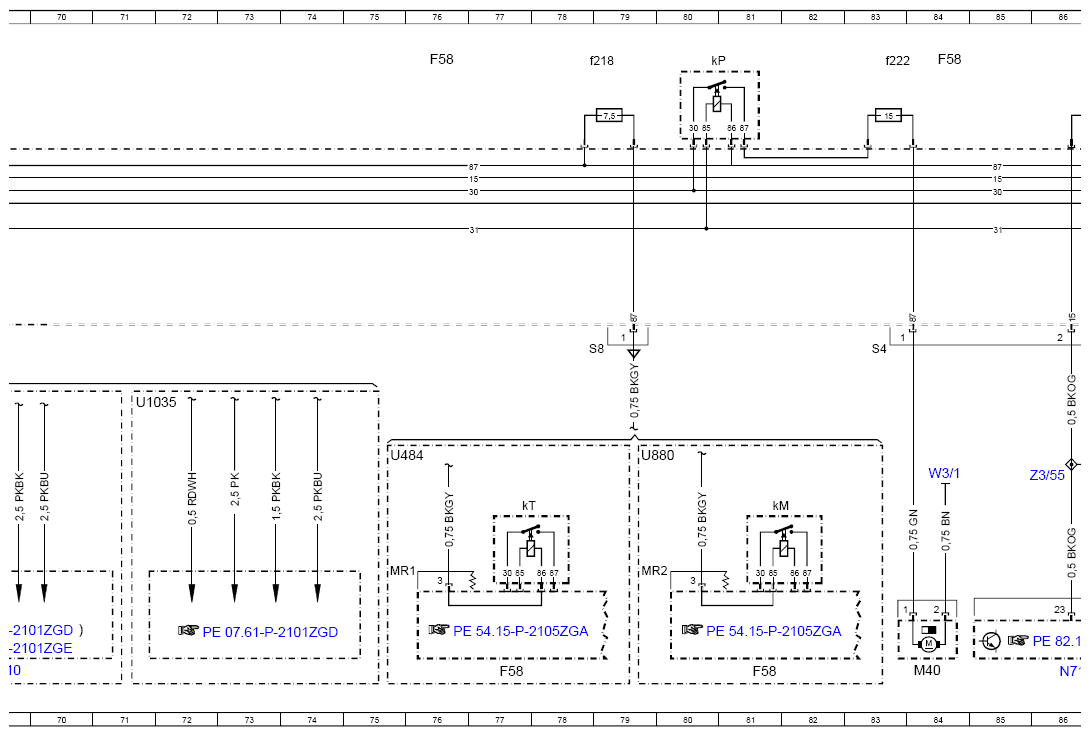

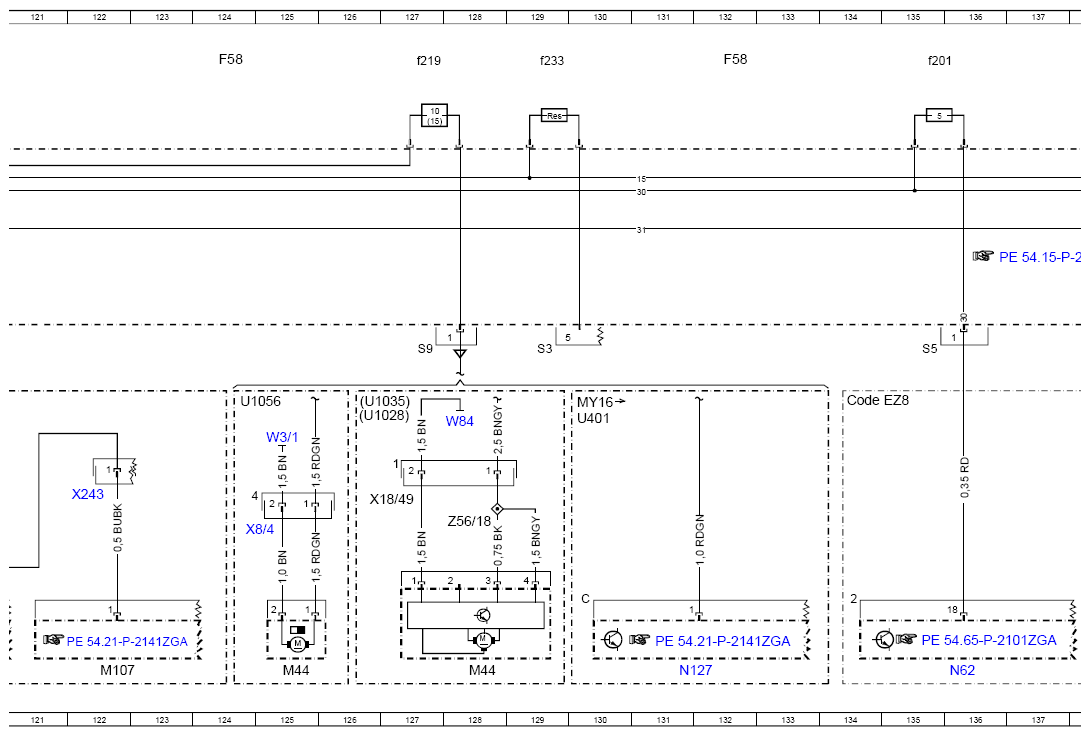

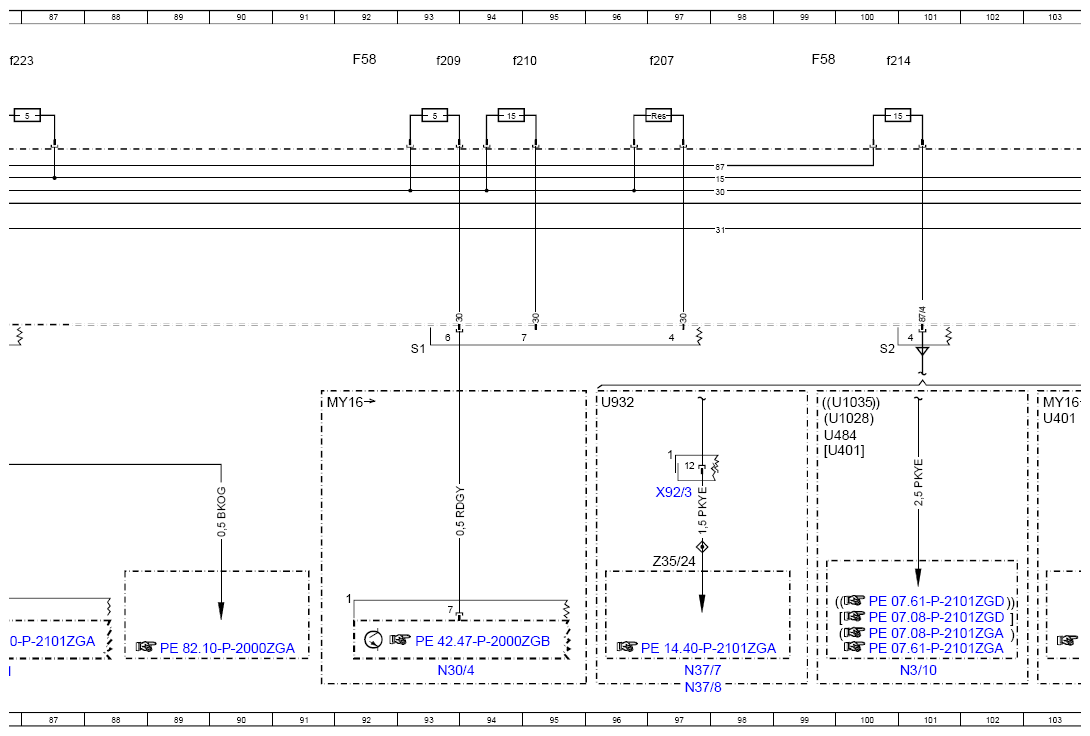

Wiring Diagram For Passenger-Side Fuse And Relay Module - PE54.15-P-2105-97ZGB
Model 463
as of model year 2013 up to model year 2019
/YoM 12 model refinement package up to YoM 18 model refinement package, sheet 2
| Code: | Designation: | Position: |
|---|---|---|
| AO | Color code key | 144L |
| A89 | DISTRONIC electric controller unit | 20L |
| A89 | DISTRONIC electric controller unit | 24L |
| Code EZ8 | Parktronic | 134G |
| Code EZ9 | DISTRONIC | 19G |
| Code EZ9 | DISTRONIC | 23G |
| Code MJ7 | Stop/start function | 2H |
| F32/3 | Engine compartment prefuse box | 4L |
| F32/3f154 | Fuse 154 | 3K |
| F32/3f157 | Fuse 157 | 3K |
| F33 | Battery compartment prefuse box | 48L |
| F33f31 | Fuse 31 | 47L |
| F58 | Front passenger footwell fuse and relay module | 4A |
| F58 | Front passenger footwell fuse and relay module | 20A |
| F58 | Front passenger footwell fuse and relay module | 28A |
| F58 | Front passenger footwell fuse and relay module | 60A |
| F58 | Front passenger footwell fuse and relay module | 76A |
| F58 | Front passenger footwell fuse and relay module | 84A |
| F58 | Front passenger footwell fuse and relay module | 35A |
| F58 | Front passenger footwell fuse and relay module | 77L |
| F58 | Front passenger footwell fuse and relay module | 81L |
| F58 | Front passenger footwell fuse and relay module | 11A |
| F58 | Front passenger footwell fuse and relay module | 44A |
| F58 | Front passenger footwell fuse and relay module | 52A |
| F58 | Front passenger footwell fuse and relay module | 92A |
| F58 | Front passenger footwell fuse and relay module | 109A |
| F58 | Front passenger footwell fuse and relay module | 116A |
| F58 | Front passenger footwell fuse and relay module | 124A |
| F58 | Front passenger footwell fuse and relay module | 132A |
| F58 | Front passenger footwell fuse and relay module | 99A |
| F58 | Front passenger footwell fuse and relay module | 69A |
| F58f201 | Fuse 201 | 135A |
| F58f203 | Fuse 203 | 8A |
| F58f207 | Fuse 207 | 97A |
| F58f208 | Fuse 208 | 48A |
| F58f209 | Fuse 209 | 93A |
| F58f210 | Fuse 210 | 94A |
| F58f211 | Fuse 211 | 16A |
| F58f212 | Fuse 212 | 17A |
| F58f213 | Fuse 213 | 63A |
| F58f214 | Fuse 214 | 100A |
| F58f215 | Fuse 215 | 67A |
| F58f216 | Fuse 216 | 68A |
| F58f217 | Fuse 217 | 65A |
| F58f218 | Fuse 218 | 79A |
| F58f219 | Fuse 219 | 127A |
| F58f220 | Fuse 220 | 119A |
| F58f222 | Fuse 222 | 83A |
| F58f223 | Fuse 223 | 86A |
| F58f224 | Fuse 224 | 32A |
| F58f225 | Fuse 225 | 36A |
| F58f226 | Fuse 226 | 45A |
| F58f228 | Fuse 228 | 43A |
| F58f229 | Fuse 229 | 29A |
| F58f230 | Fuse 230 | 24A |
| F58f231 | Fuse 231 | 26A |
| F58f233 | Fuse 233 | 129A |
| F58f234 | Fuse 234 | 23A |
| F58f241 | Fuse 241 | 108A |
| F58kM | Starter circuit 50 relay | 81H |
| F58kN | Circuit 87M relay | 58A |
| F58k0 | Turbocharger relay | 110A |
| F58kP | Differential lock vacuum pump relay | 80A |
| F58kR | Circuit 15 relay | 12A |
| F58kT | Electric air pump relay | 77H |
| H3/1 | Alarm siren | 8L |
| K66/1 | Roof system "Open" relay | 43L |
| K66/2 | Roof system "Close" relay | 40L |
| M107 | Engine cooling air flap actuator motor | 122L |
| M40 | Differential lock vacuum pump | 84L |
| M43/6 | Low temperature circuit circulation pump 1 | 116L |
| M43/7 | Low temperature circuit circulation pump 2 | 119L |
| M44 | Charge air cooler circulation pump | 125L |
| M44 | Charge air cooler circulation pump | 128L |
| N10 | SAM control unit | 12L |
| N127 | Drivetrain control unit | 131L |
| N127 | Drivetrain control unit | 112L |
| N127 | Drivetrain control unit | 28L |
| N3/10 | ME-SFI [ME] control unit | 108L |
| N3/10 | ME-SFI [ME] control unit | 58L |
| N3/10 | ME-SFI [ME] control unit | 101L |
| N3/10 | ME-SFI [ME] control unit | 52L |
| N3/10 | ME-SFI [ME] control unit | 104L |
| N3/10 | ME-SFI [ME] control unit | 69L |
| N3/10 | ME-SFI [ME] control unit | 59L |
| N3/9 | CDI control unit | 64L |
| N3/9 | CDI control unit | 37L |
| N30/4 | Electronic Stability Program control unit | 93L |
| N30/4 | Electronic Stability Program control unit | 32L |
| N30/4 | Electronic Stability Program control unit | 16L |
| N37/7 | NOx sensor control unit downstream of diesel particulate filter | 97L |
| N37/8 | NOx sensor control unit downstream of SCR catalytic converter | 97L |
| N62 | Parking system control unit | 136L |
| N71 | Headlamp range adjustment control unit | 86L |
| U1028 | Valid for engine 157 | 106G |
| U1028 | Valid for engine 157 | 99G |
| U1028 | Valid for engine 157 | 23G |
| U1028 | Valid for engine 157 | 54G |
| U1028 | Valid for engine 157 | 127G |
| U1028 | Valid for engine 157 | 60H |
| U1035 | Valid for gasoline engine 279 | 106G |
| U1035 | Valid for gasoline engine 279 | 71G |
| U1035 | Valid for gasoline engine 279 | 99G |
| U1035 | Valid for gasoline engine 279 | 126G |
| U1035 | Valid for gasoline engine 279 | 58F |
| U1035 | Valid for gasoline engine 279 | 50G |
| U1056 | Not valid for M 157 | 19G |
| U1056 | Not valid for M 157 | 124G |
| U181 | Valid for anti-theft alarm system | 6F |
| U240 | Valid for all except ECO start/stop function | 2H |
| U401 | Valid for engine 176 | 130G |
| U401 | Valid for engine 176 | 111G |
| U401 | Valid for engine 176 | 50G |
| U401 | Valid for engine 176 | 99G |
| U401 | Valid for engine 176 | 66G |
| U401 | Valid for engine 176 | 103G |
| U421 | Valid with engine 176 | 26G |
| U426 | Valid with engine 642.887 | 62H |
| U426 | Valid with engine 642.887 | 35G |
| U484 | Valid for M273 ME | 54H |
| U484 | Valid for M273 ME | 75G |
| U484 | Valid for M273 ME | 99G |
| U484 | Valid for M273 ME | 60H |
| U7 | Valid for convertibles | 39G |
| U880 | Valid for diesel engine 642 | 62G |
| U880 | Valid for diesel engine 642 | 79G |
| U913 | Valid except engine 176 | 54G |
| U932 | Valid for diesel engine 642 BlueTEC | 96G |
| W29/2 | Right A-pillar ground connection | 4G |
| W3/1 | Ground point (right front wheel well) | 125G |
| W3/1 | Ground point (right front wheel well) | 84H |
| W84 | Controller Area Network (CAN) ground point | 128G |
| X174/1 | Vehicle interior/front bumper electrical connector | 20J |
| X18/49 | Charge air cooler circulation pump electrical connector | 127H |
| X243 | IR/engine hood electrical connector | 122H |
| X8/4 | Tailgate electrical connector | 125J |
| X92/3 | Vehicle frame electrical connector (22-pin) | 97H |
| Z3/55 | Headlamp range adjustment (HRA [LWR]) circuit 15 connector sleeve | 86H |
| Z35/24 | NOx sensor connector sleeve | 97J |
| Z4/3 | Terminal 30 connector sleeve | 44H |
| Z56/18 | Low temperature water pump connector sleeve | 128 J |
| Z7/48z2 | Terminal 87/C connector sleeve | 119H |
